Вольтмод RT8805 (PQV, AT-8L, AT-BL 80C)
Автор: YURBAN
Дата публикации: 12.04.2023
RT8805PQV (или AT-8L AT-BL) это двухфазный шим контроллер, который я первый раз обнаружил на видеокарте Palit X1950 GT AGP, к слову сказать на PCI-Express версии от Palit установлен точно такой же контроллер напряжения. Что касается видеокарты Palit X1950 GT Super 512 мБайт под шину AGP, то сопротивление в 550 Ом соответствует напряжению питания ядра графического процессора 1.55 вольта в НАГРУЗКЕ!
Стоковое же напряжение на этой видеокарте в простое равняется примерно 1.32 вольта в простое и 1.4 вольта в нагрузке, а сопротивление резистора составляет 630 Ом, так что если у Вас многооборотный высокоомный подстроечный резистор (потенциометр), то крутите очень аккуратно!

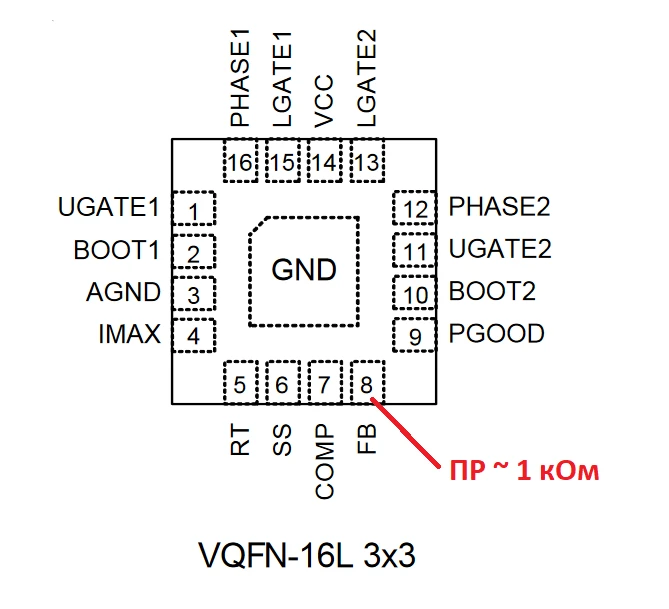

Поэтому идеальным вариантом в качестве резистора станет его номинал около 1 килоОма.

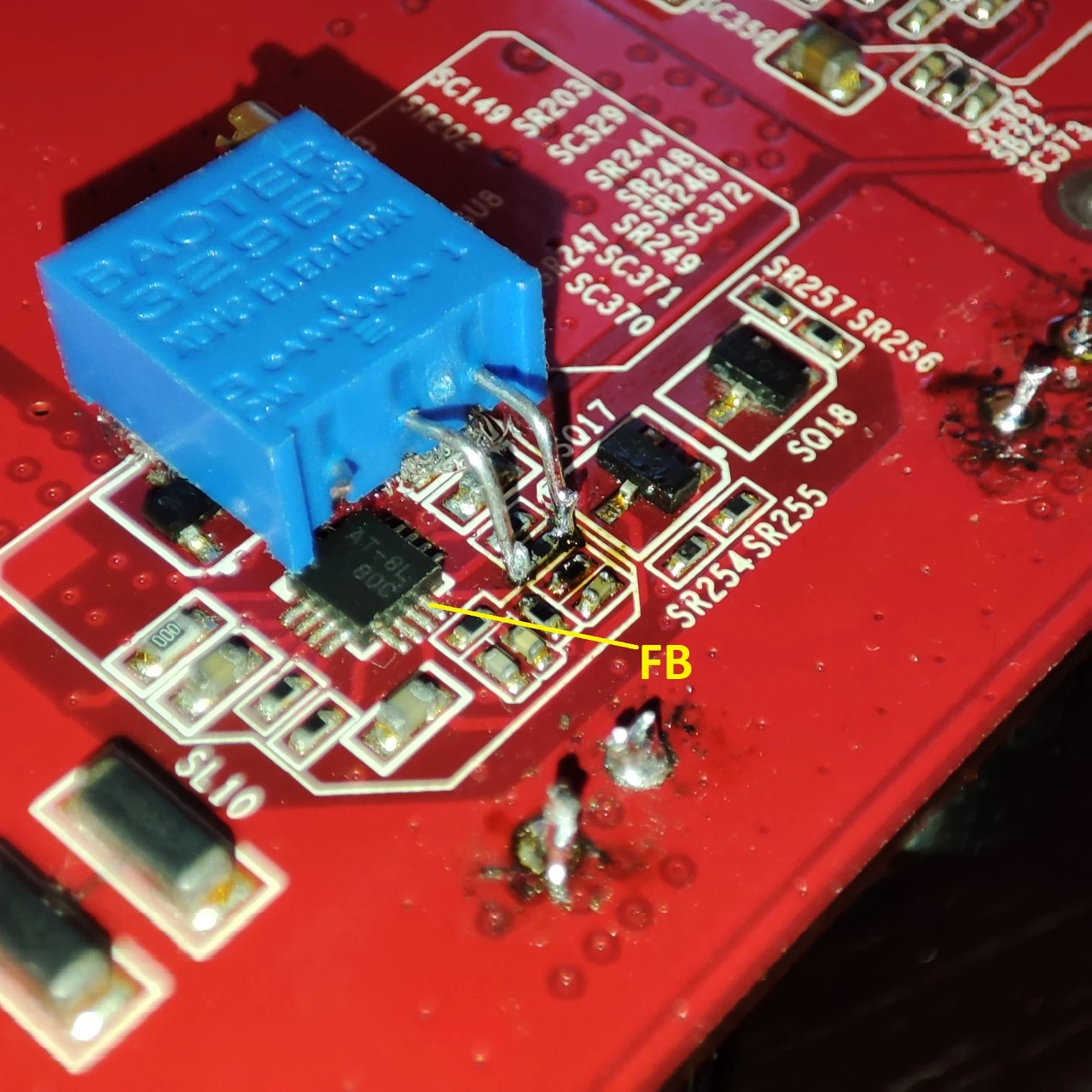

Ниже представлены фотографии примера такого вольтмода.
Обратите внимание что микросхема подписана иначе, поэтому чтобы найти землю, в идеале нужно прозвонить каждую ногу ШИМ контроллера относительно земли!
Скачать PDF описание (Даташит)
