Разгон и BSEL мод процессора Intel Celeron Tualatin

Автор: YURBAN

Дата публикации: 21.10.2013

Статья посвящается легендарной платформе Socket 370.
Системы базирующиеся на данном процессоре уже давно устарели, но интерес к этой платформе до сих пор жив. В этой статье я попытаюсь ответить на несколько часто задаваемых вопросов:
Q: У меня материнская плата, но выставить шину выше 129 MHz она не даёт.

Q: Моя материнская плата вообще не поддерживает разгон.

Q: Моя материнская плата не позволяет выставлять напряжение на процессор.

Я попытаюсь затронуть все 3 проблемы разом.
Итак, приступим.
Конфигурация, которая была у меня на момент разгона процессора:

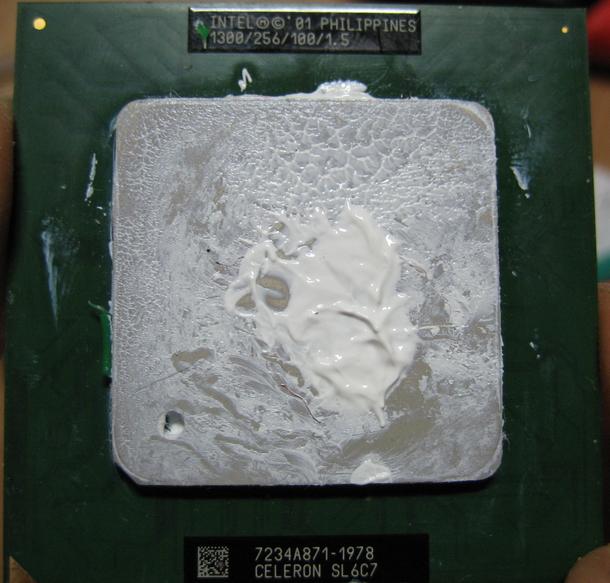

CPU : Intel Celeron 1.3 (Tualatin) SL6C7
MB : Chaintech 6OIA3T i815ep
RAM : SDRAM DIMM 256 MB PC-133U
HDD : 80GB Seagate Baracuda
Video : GeForce4 MX 440SE
SPS : 300W "Noname";

Остановлюсь на плате, моя плата не позволяла выставить шину выше 129 MHz если процессорная шина работала на частоте 100 MHz, некий запас прочности, также она не позволяла изменять напряжение на процессоре.
Без каких либо модификаций мой процессор легко разогнался до 129*13 (1677 MHz), казалось бы неплохой результат для процессора с таким большим множителем, но дело в том что при таком значении FSB частоты PCI/AGP шин также работают на завышенных частотах что приводит к перегреву элементов.
Моей основной целью было сделать так, чтобы процессор был разогнан и частоты PCI были в норме. Почитав информацию на различных ресурсах я принял решение - гнать так гнать по полной.

Разгон процессора через модификацию контактов (VID, BSEL)

Первым делом я задал частоту шины 133, загнув ножку BSEL1.

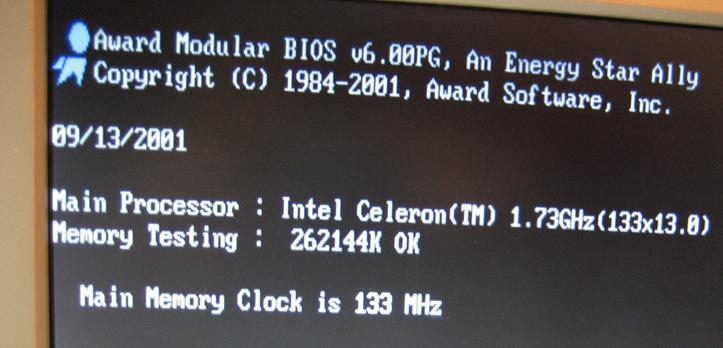

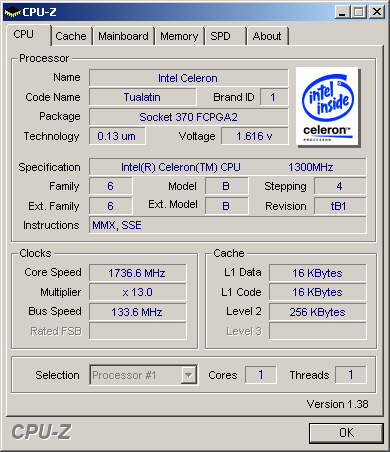

После включения процессор определился как 1.73GHz (133*13), а в BIOS'e платы верхняя граница значения FSB заканчивалась 166 MHz (против 129 ранее).

Но операционная система не хотела загружаться вылетая синими экранами.

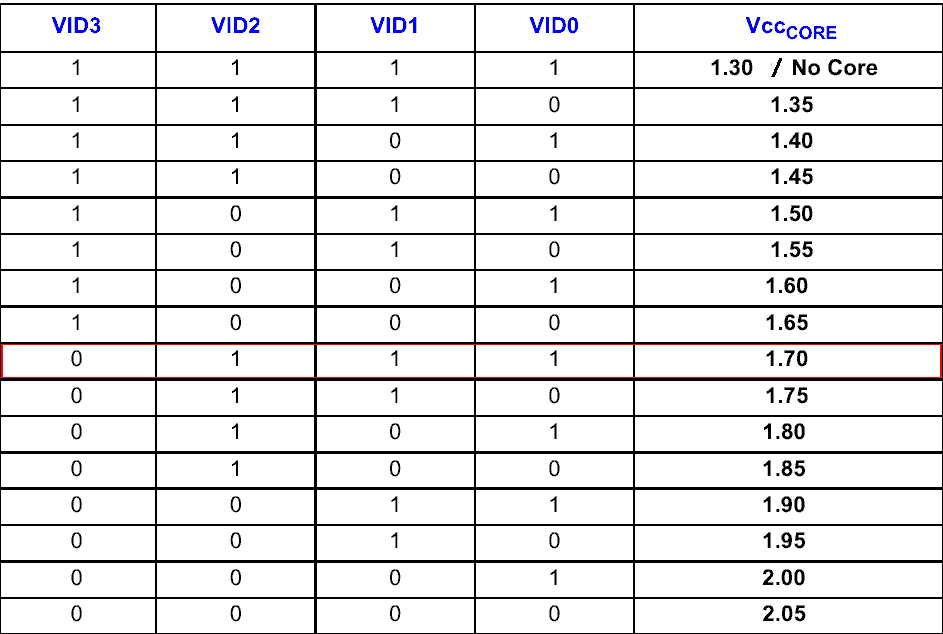

Пришлось поднимать напряжение, воспользовавшись таблицей ниже это было легко сделать. 0 - значит замкнута, 1 - не замкнута.



Посмотрев на официальном сайте Intel максимальное напряжение для моего процессора - 1.65v, я начал замыкать нужные контакты на самом процессоре, в качестве перемычек я использовал тонкие медные проводки (выдранные из телефонного провода). Согласно таблице, для повышения напряжения до 1.65 вольта, я должен был замкнуть следующие контакты на процессоре (ножки) : VID0, VID1, VID2

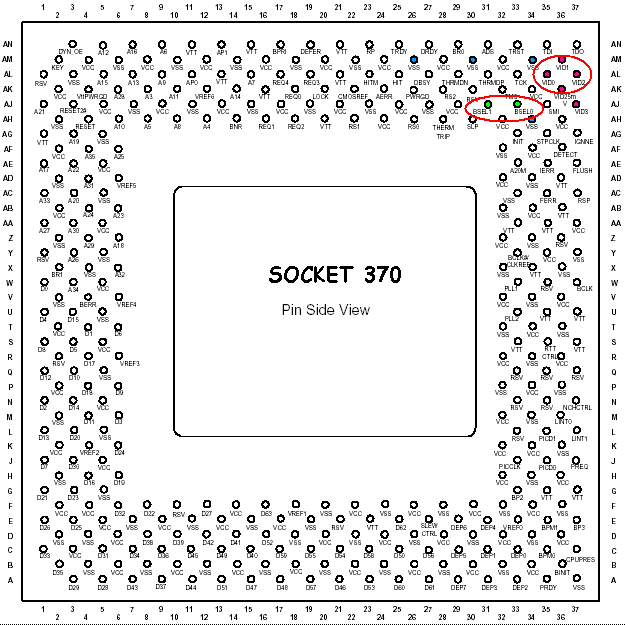

Контакты, которые нас интересуют выделены красными кружочками.

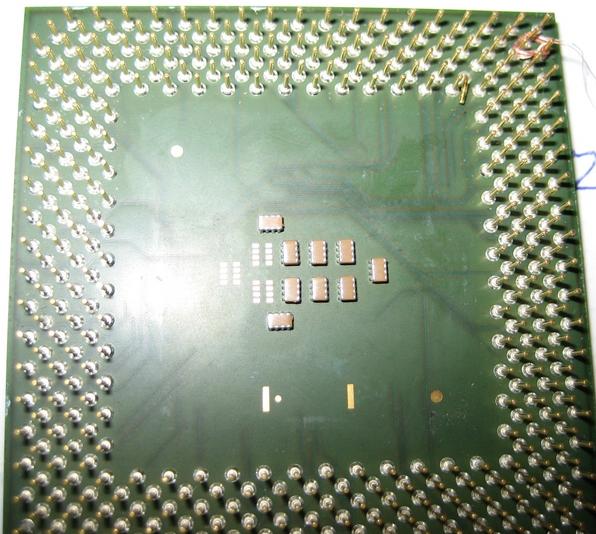

Так как BSEL1 я уже загнул то осталось замкнуть 3 контакта, мне повезло что они находились рядом и замыкать их,тем самым, было намного легче чем в других случаях.

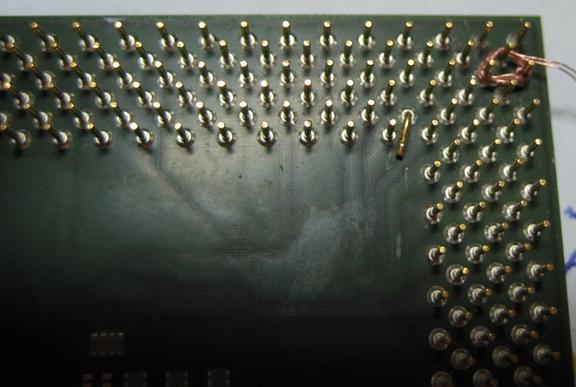

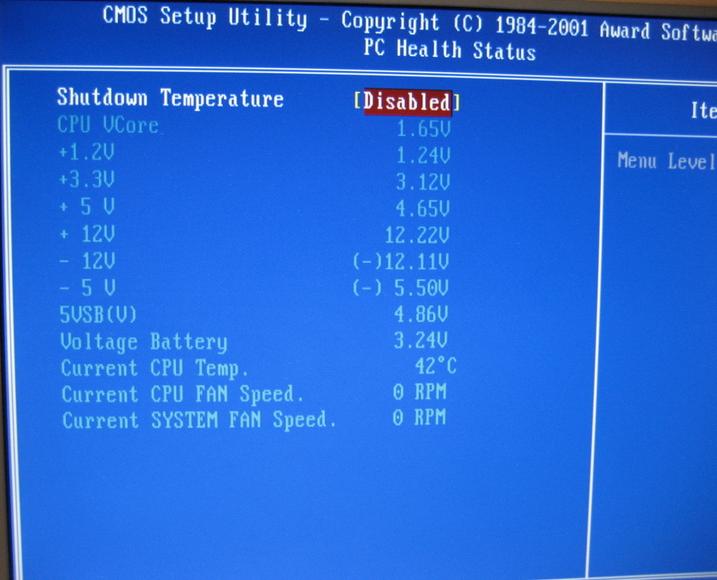

Обмотав нужные ножки проводками, хорошенько скрутив их и обрезав торчащие кончики я вставил процессор в сокет. После включения компьютера, первым делом я зашел в BIOS и посмотрел напряжения ядра процессора.

Как видно оно было именно тем, на которое я рассчитывал. После поднятия напряжения операционная система успешно загрузилась без каких-либо сюрпризов.

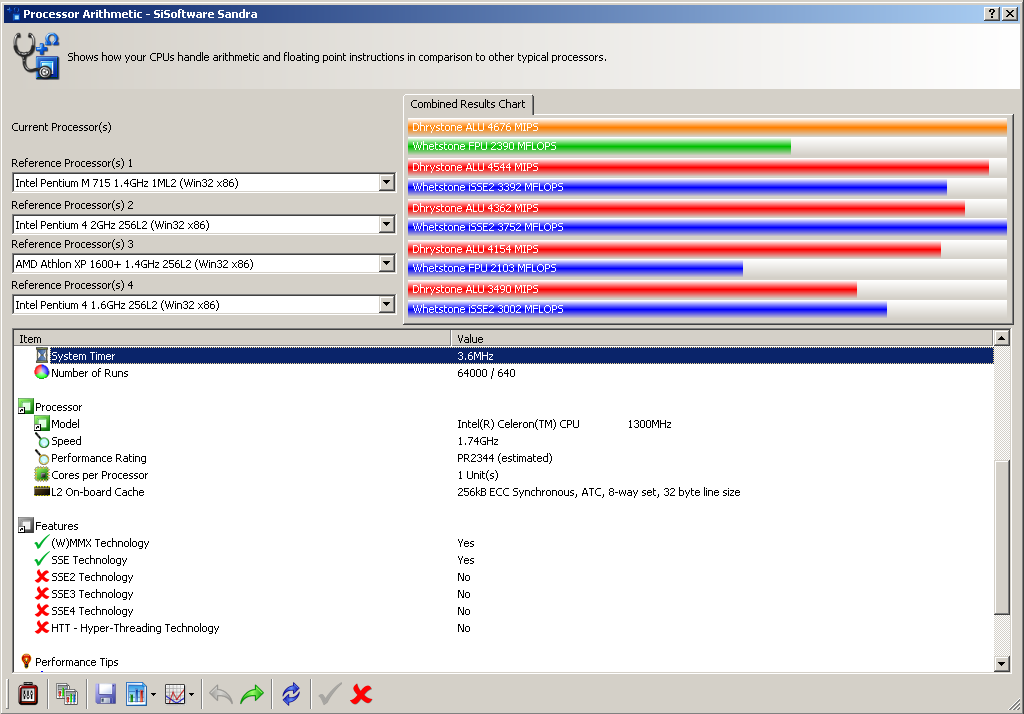

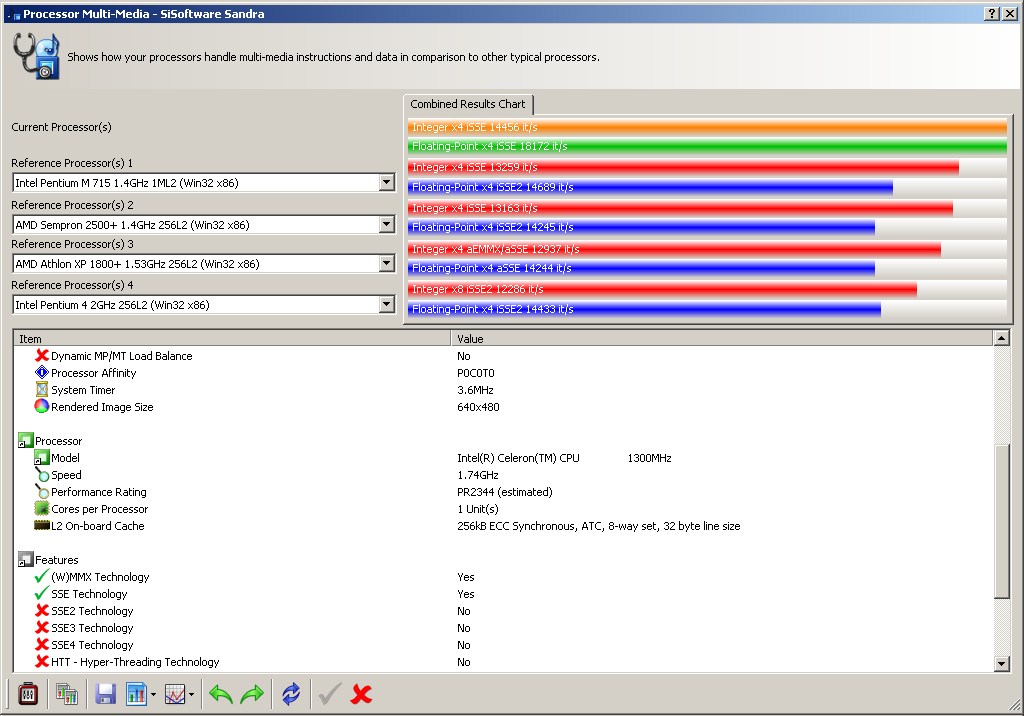

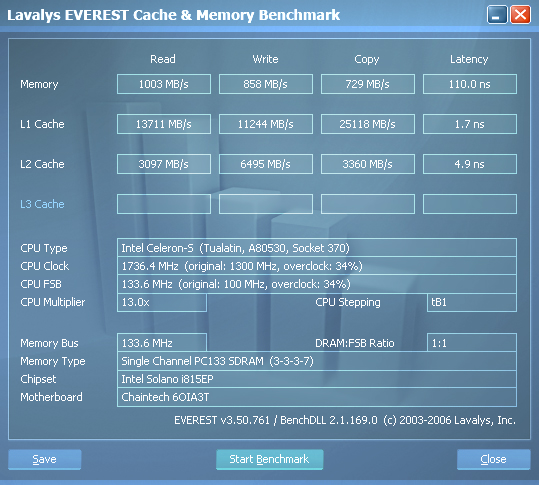

Проверить успешный разгон я принялся известными бенчмарками Sandra 2007 Pro Home SP1 и Everest 3.5 на операционной системе Windows XP SP2 RU x86.

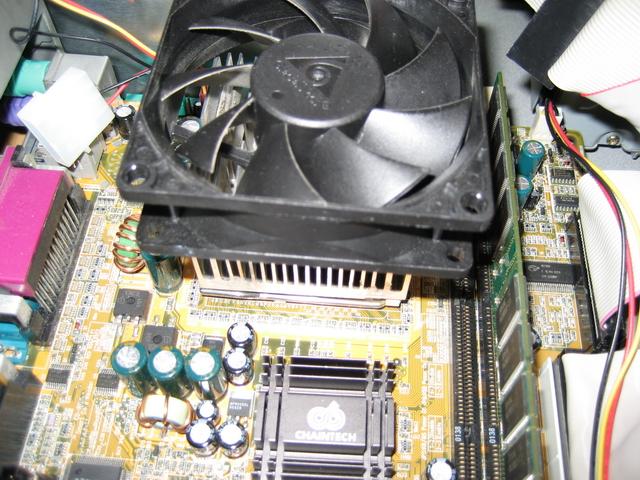

Как видно из тестирования разогнанный процессор демонстрирует производительность Pentium4 2.1, вот только не поддерживает инструкции SSE2. Что касается температуры, то она не повышалась выше 54 градусов в закрытом корпусе, при охлаждении я использовал модифицированный кулер от AthlonXP под SocketA

Разгон выше 1.7 не увенчался успехом, при FSB=140 система включалась через раз, поднятие напряжения также ничего не дало.
Лично я был доволен таким результатом, так как купил процессор с материнской платой всего за 800р.

В статье использованы материалы сайта rom.by (Old Version)

Боллее подробно о BSEL и VID модах Вы можете прочитать статью Antinomy - "время разгонять камни"

---

Автор: Селиверстов Ю.В. aKa YURBAN
