Вольтмод NCP5424G

Автор: YURBAN

Дата публикации: 22.11.2012

NCP5424G - Dual Synchronous Buck Controller with Input Current Sharing

NCP5424G - Двухфазный стабилизатор напряжения с сетевым входным током.

Для упрощения жизни компьютерным энтузиастам, представляю Вашему вниманию практическое руководство по вольтмоду видеокарт, в схемах питания которых применяется микросхема NCP5424G.

Несмотря на умное название с документацией всё становиться проще для понимания. (ссылка на загрузку в конце страницы)

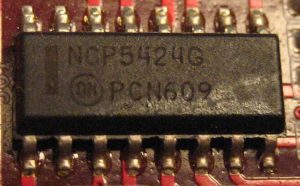

Прочитав первые несколько страниц документа описания данного чипа становится ясным его предназначение... А также назначение всех этих выходов. Нам нужен лишь один: VFB1 - Pin (7-ая нога по счету).
Почитав на разных форумах как делают вольтмоды на этом чипе, толком однозначного решения я не нашёл. Один советовали соединить VFB1 с IS- :). Вообще по сути нам нужно повысить входное напряжение. В документации на третьей странице чётко определено что: VFB1, VFB+2, VFB-2 - Входное напряжение обратной связи (Voltage Feedback Input for Channel...).

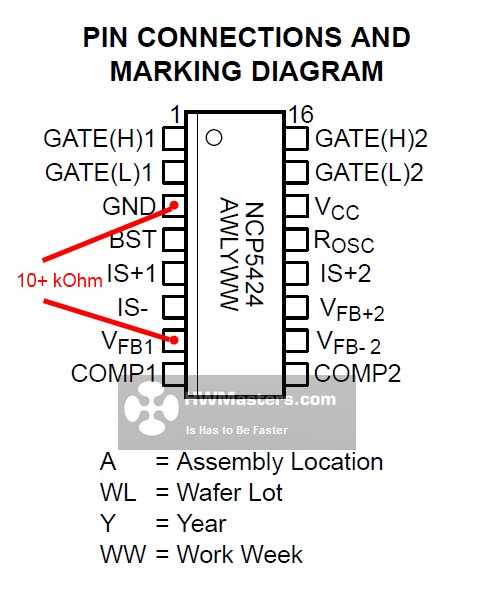

Самый простой способ это найти ближайшую землю (GND) на плате (PCB), я например обычно припаиваюсь к нулю Блока питания (Molex или PCI-e Power), затем припаять подстроечный резистор на 10-30 кОм между VFB1 и землей (GND), выкрутив на макс. сопротивление, проверить сопротивление тестером (мультиметров) перед включением. После успешного включения замерить напряжение на нужном Вам элементе (Чипе GPU). И далее уже играться с подстройкой.
