Модификация BIOS материнской платы LGA 775 для Xeon
Автор: YURBAN
Дата публикации: 02.02.2017
Данное руководство предназначено для тех людей, которые решили экспериментировать с установкой Xeon LGA 771 DP в материнскую плату LGA 775.
Вообще говоря, данное руководство пригодится не только для поддержки Xeon, но также с его помощью можно будет добавить поддержку практически любого процессора в материнскую плату, его не поддерживающую!
Например, была такая, своего рода, переходная плата от Gigabyte модели GA-8I865GME-775-RH с AGP портом. Которая официально не поддерживала процессоры на ядре Wolfdale и более поздние, однако всё же запускала операционную систему с этими процессорами, но на минимальном множителе, а всё из за того, что в BIOS материнской платы не были прописаны "настройки" для работы с новыми процессорами!
Ситуация же с процессорами Xeon несколько иная, потому что для поддержки оных, требуется ещё и совместимость с чипсетом материнской платы.
Чипсеты, поддерживающие Xeon LGA 771 (DP)
К чипсетам поддерживающим всю линейку Xeon, будь то 45 нм или 65нм относятся:
Intel: P45, P43, P35, P31, P965, G45, G43, G41, G35, G33, G31.
nVidia: nForce 790i, nForce 780i, nForce 740i, nForce 630i, GeForce 9400, GeForce 9300.
Остальные же чипсеты имеют либо не полную поддержку, либо вообще не поддерживают 4х ядерные 45нм чипы, к ним относятся:
Q45, Q43, Q35, Q33, X48, X38, nForce 680i и nForce 650i.
Итак с чипсетами разобрались, осталось только узнать как же правильно редактировать BIOS, чтобы Ваш процессор Xeon корректно повышал/сбрасывал частоты, в зависимости от нагрузки.
Редактирования BIOS материнской платы, добавление процессорных микрокодов
Для редактирования BIOS материнской платы, для начала необходимо определить производителя:Award, Phoenix или AMI.
Для BIOS от Award и Phoenix, Вам потребуется утилита CBROM (1.95), для AMI потребуется утилита MMTool.
Обе утилиты Вы можете загрузить по ссылкам ниже.
Также Вам потребуются микрокоды для BIOS материнской платы.
lga_771_to_775-microcode.7z (42 KB)
Так как размер образа любого BIOS ограничен, Вам потребуется удалить старые (ненужные) записи микрокодов из образа BIOS материнской платы.
Для утилиты CBRom командная строка для удаления/замены микрокода будет выглядеть следующим образом:
cbrom195.exe MB_BIOS.BIN /nc_cpucode NewMicroCode.BIN,
где MB_BIOS.bin - образ биоса Вашей материнской платы, а NewMicroCode.BIN микрокод, который Вы загрузили предварительно!

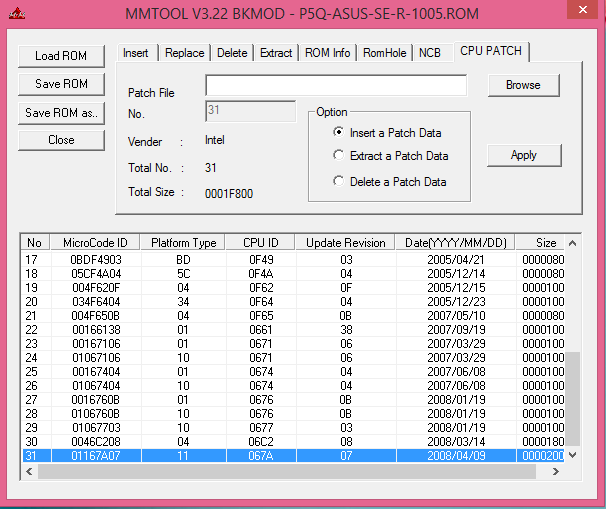

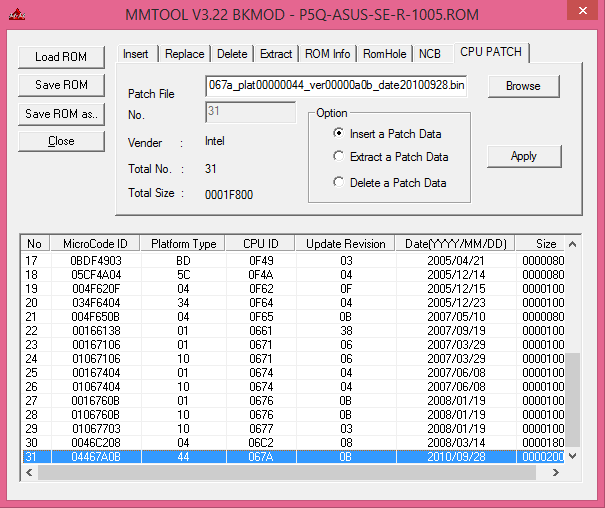

Для утилиты MMTool, Вам нужно открыть BIOS материнской платы (например ASUS P5Q SE), выбрать вкладку CPU PATCH, для процессоров Xeon E5450, нужно выбрать пункт с CPUID 067A, в поле "Option" выбрать "Delete a Patch Data", далее нажать кнопку Apply, далее необходимо выбрать действие "Insert a Patch Data", и выбрать один из файлов для Вашего процессора.
Таким образом необходимо удалить из BIOS все записи с CPUID, которым соотвествуют Ваш процессор Xeon, и затем, добавить нужный микрокод из загруженного архива с таким же CPUID. После проведения всех манипуляций сохранить образ BIOS и прошить его в материнскую плату любым доступным способом.
Удачи в экспериментах!
Автор: Селиверстов Ю.В. aKa YURBAN
