Вольтмод Sapphire HD 4850 512MB GDDR3

Дата публикации: 06.09.2016

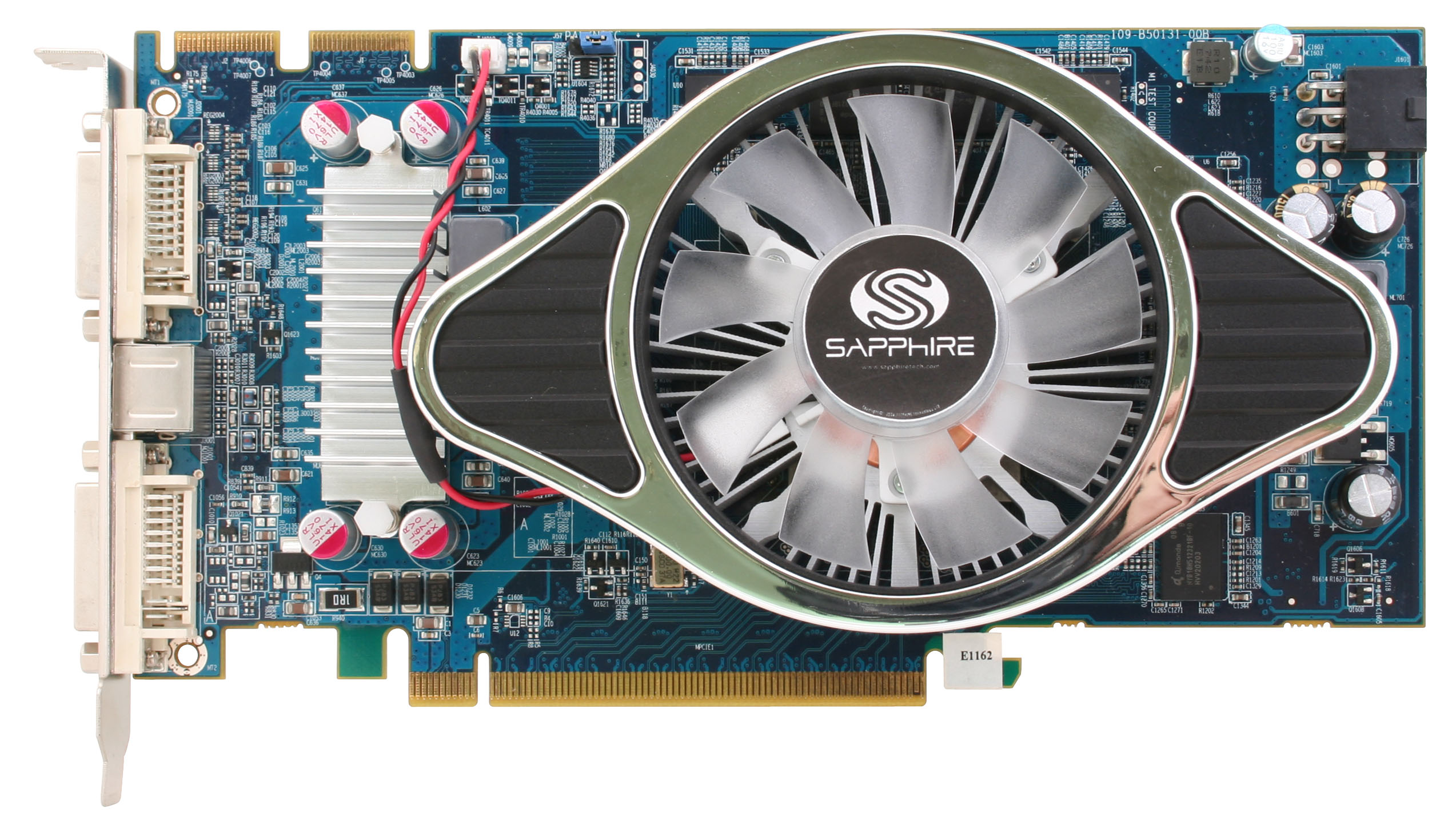

Руководство по вольтмоду для Sapphire Radeon HD 4850 512MB GDDR3 256-bit

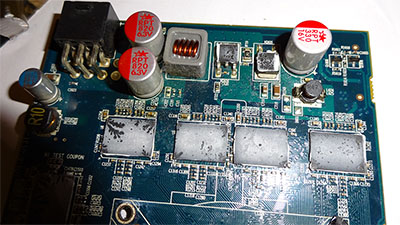

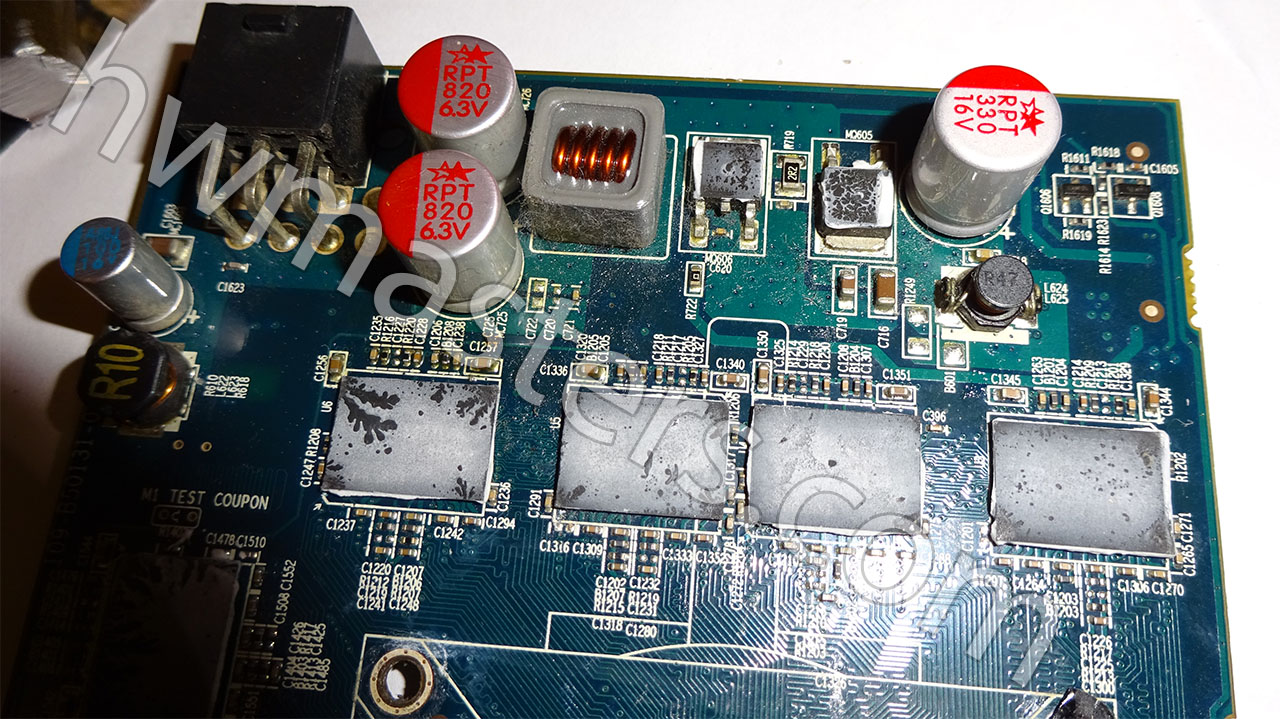

Перед проведением разгона и последующего вольтмода, рекомендуем сразу заменить три электролитических конденсатора около разъема дополнительного питания на полимерные, в качестве замены мы использовали два RPT 6.3в на 820 мкф и один RPT 16в на 330 мкф.

Sapphire HD 4850 Overclock Capacitors Replace

Также перед разгоном видео карты, рекомендуем установить радиаторы на чипы памяти, и MOSFET'ы видеокарты, посадив их на AG TermoGlue, не стоит забывать и про радиатор расположенный около графического чипа RV770, его также рекомендуется приклеить на термоклей, вместо резинки, на которой он и установлен. Это значительно повысит отвод тепла от микросхем.

Сама карта Sapphire HD 4850 512MB, после проделки выше перечисленных инструкций, спокойно разгоняется до частот 720/1200 мГц соответственно, для чипа и памяти.

Вольтмод ядра RV770

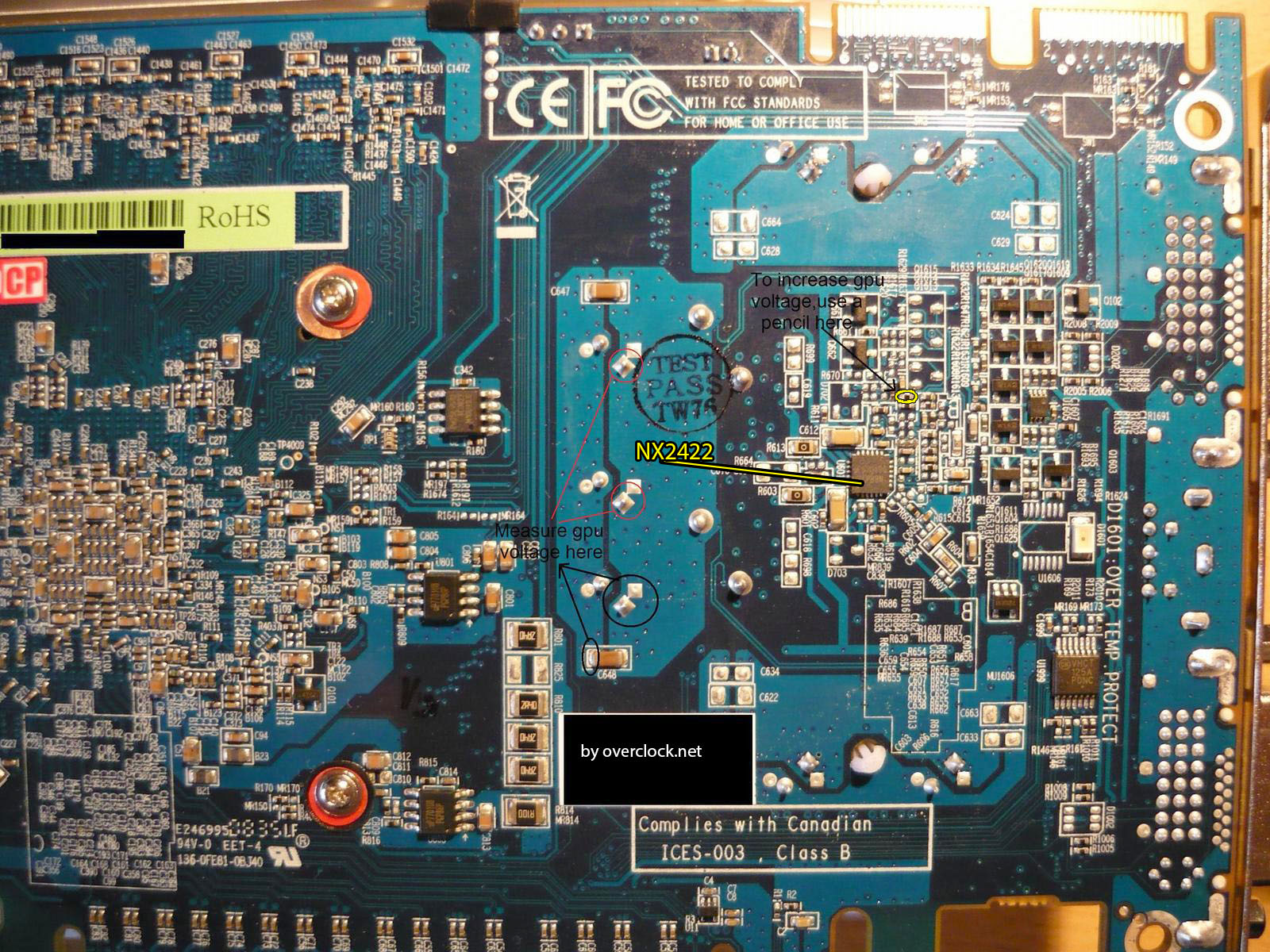

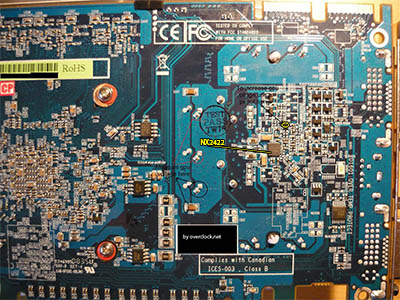

За питание ядра отвечает чип NX2422. Земля - 4 нога, обратная связь (FB) - 13ая нога, но поскольку сам чип и его выводы слишком малы, лучше проводить вольтмод ядра через резистор, указанный на фото ниже.

Sapphire HD 4850 Overclock GPU Voltage Mod

Номинал, обведенного желтым кружком резистора, составляет 1.47 кОм. Соответственно для повышения напряжения ядра, нужно припаять подстроечный резистор на 10 кОм, к концам обозначенного резистора, сделать это лучше всего использовав паяльник на 30 ватт с острым жалом, также нам потребуются проводники (провода), лучше взять их от IDE или Floppy шлейфов, и так как проводники у нас буду медными, также потребуется флюс для меди, или паяльная кислота для меди!

Уменьшая сопротивление, Вы повышаете напряжение на ядре RV770.

Кроме того, если Вы достаточно хорошо владеете паяльным оборудованием, то проще и эстетичней всего, заменить резистор 1.47 кОм, на аналогичный с меньшим сопротивлением, например на 1.27 кОм. На этом всё, удачи в экспериментах!

Автор: Селиверстов Ю.В. aKa YURBAN
