Устранение свиста дросселей и разгон на примере Palit 8600 GT

Автор: YURBAN

Дата публикации: 09.11.2013

Автор: YURBAN

Как-то прийдя домой после успешно прожитых 2х дней вне дома )), я включил комп и сказал себе: "что либо я сегодня убью свою видеокарту, а завтра пойду за новой в магазин, либо избавлюсь от уже поднадоевшего свиста и треска дросселей моей видеокарты"... так и сделал.... что из этого вышло читайте в номере ))

Итак, перед тем как проводить ниже описанные модификации, внимательно посмотрите на PCB самой видеокарты, так как от Palit их было по крайней мере 3 мне известных, и если этот мод подошёл к моей PCB, то это не означает что он подойдет к другой Palit 8600GT на иной печатной плате..

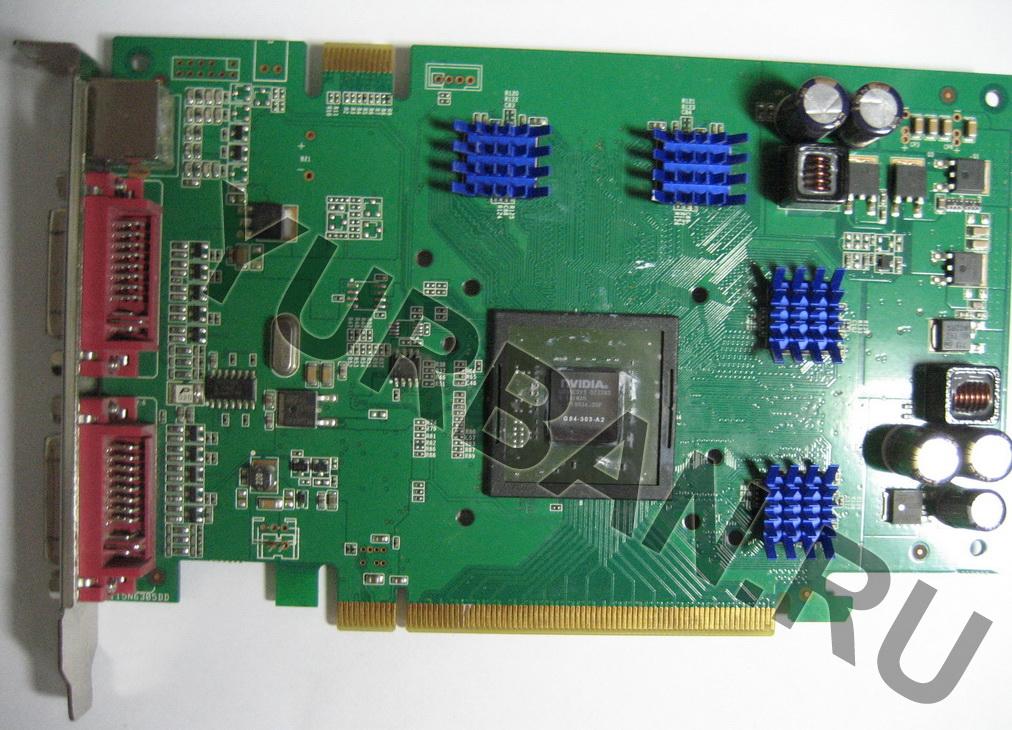

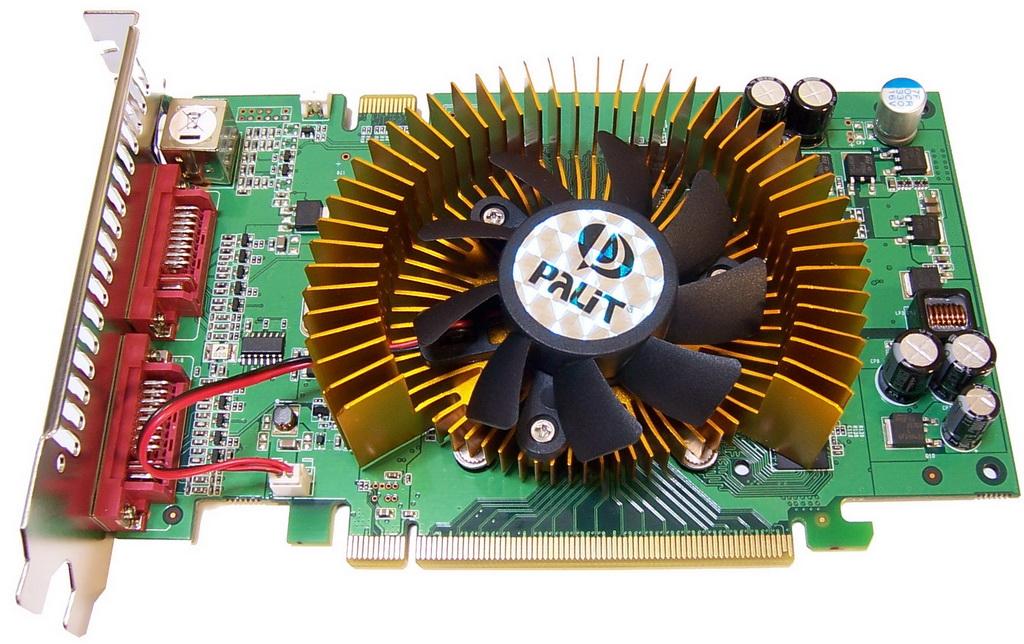

Приступим , ниже приведена фотография моей видео платы.., но перед этим хочу сказать ещё ~10 слов, многие пользователи данного девайса сталкивались с такой проблемой, что даже без аппаратных модификаций, видео карточка при 3D нагрузке начинала издавать свист, причём чем выше были частоты работы GPU и RAM тем отчетливее был слышен писк и свист, в этой статье мы убьём сразу 2х зайцев - а именно достигнем частоты GPU 800мГц и избавимся от свиста

Осмотр и устранение проблем

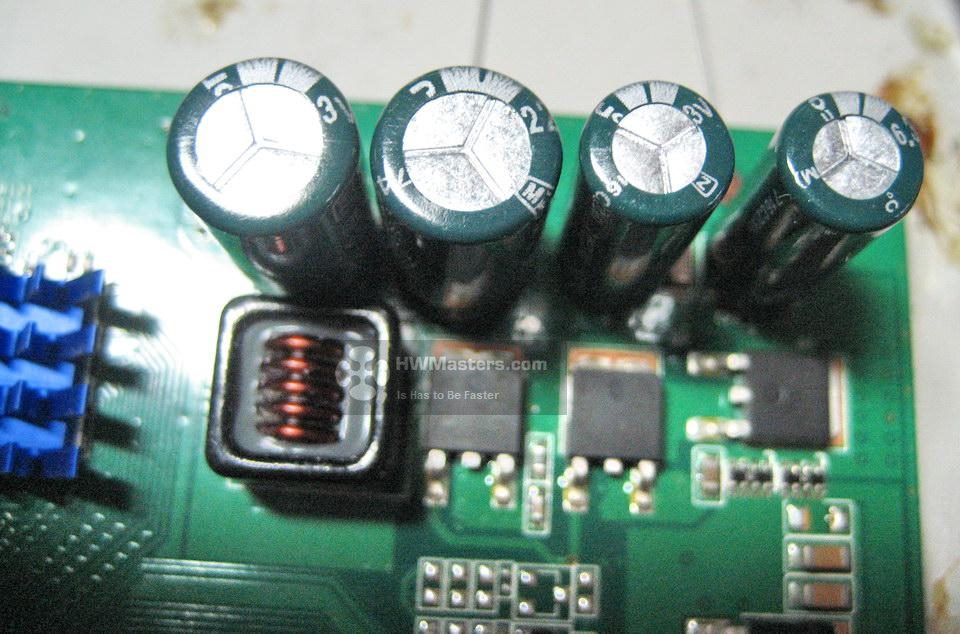

Как видно карта без каких либо модификаций (снятый кулер и радиаторы на чипах памяти я не отношу к хард-моду).. Хочу обратить внимание на некоторые элементы системы питания видеокарты, а именно 4 конденсатора (по 2 перед дросселями) производства Rubycon серии MBZ, с напряжением 6.3в и емкостью 1500мкф (микрофарады).

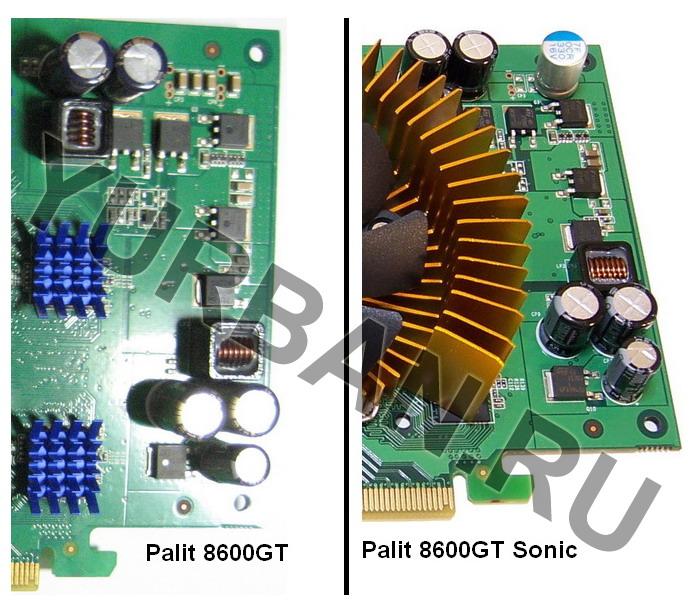

Сама идея модификации системы питания не была, как вы понимаете, рождена моим больным воображением (хотя от части это так), толчок к эксперименту мне дала фотография похожей видеокарты тоже от Palit, правда модель называлась SONIC. И вот её фото ниже.

Самые внимательные уже заметили, что по сути платы идентичны, разница у второй состоит лишь в том, что у неё отсутствуют шунтирующие керамические конденсаторы, и около мест их посадки впяан один конденсатор 16в на 330мкф!

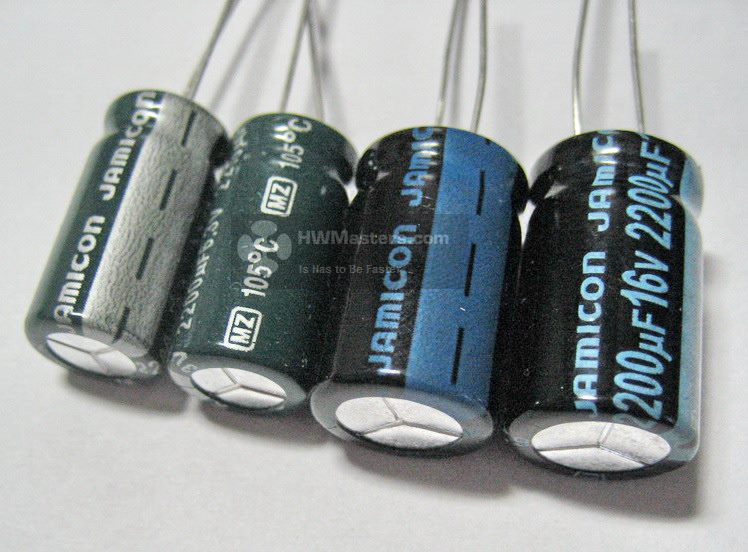

Так как допайка элементов туда где их "не должно быть", связано с более высоким риском чем их замена то я отправился в магазин радиодеталей и купил 4 конденсатора - 2 по 6.3в на 2200мкф и ещё 2 на 16в на 2200мкф.

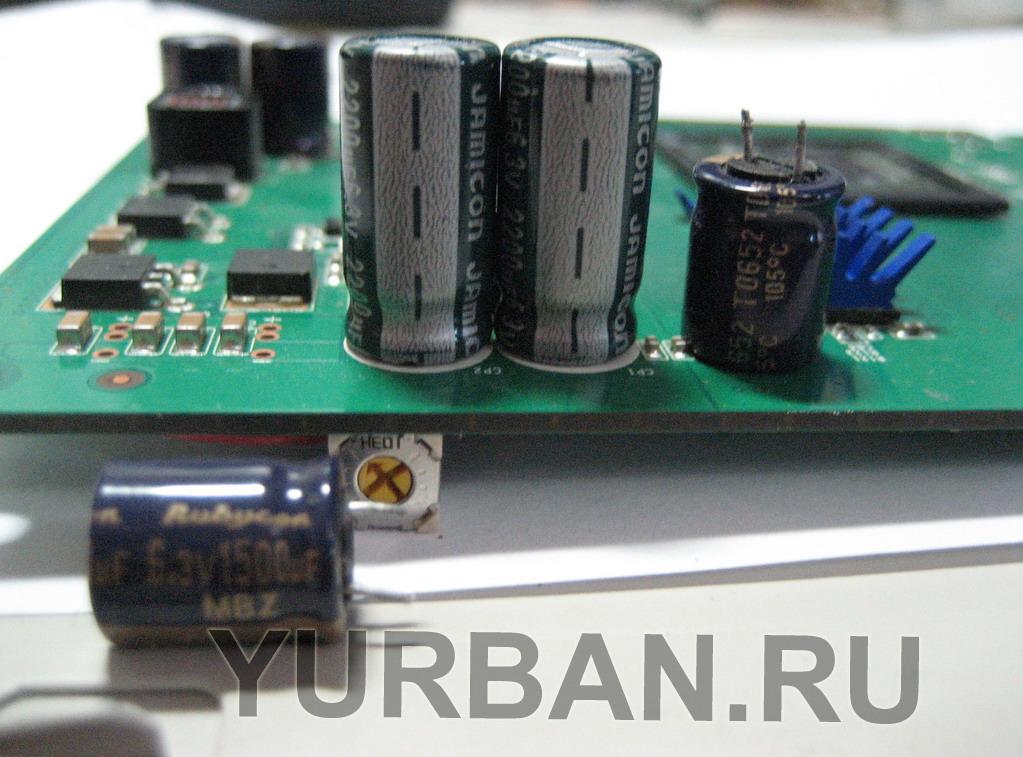

Придя домой и вытащив плату из корпуса, я заменил 2 родных конденсатора MBZ на только что купленные 6.3/2200 Jamicon (MZ)

Снизу под платой переменный резистор на 10 кОм - это уже проделанный мною вольтмод до всех этих издевательств, но об этом позже ок?!

Установив обратно недавно купленный кулер Zalman VF-900Cu, я воткнул видео девайс обратно в корпус в надежде что система не включится и я пойду в магазин за новым железом, но не тут то было... Система стартовала без видимых проблем. Частоты видеокарты прошитые мной в её биос были такими: GPU: 607 мГц; RAM:800 мГц.
После загрузки системы я прогнал 3DMark на предмет артефактов и ожидая полной тишины от дросселей...
Тест завершился успешно, но свист дросселей остался...

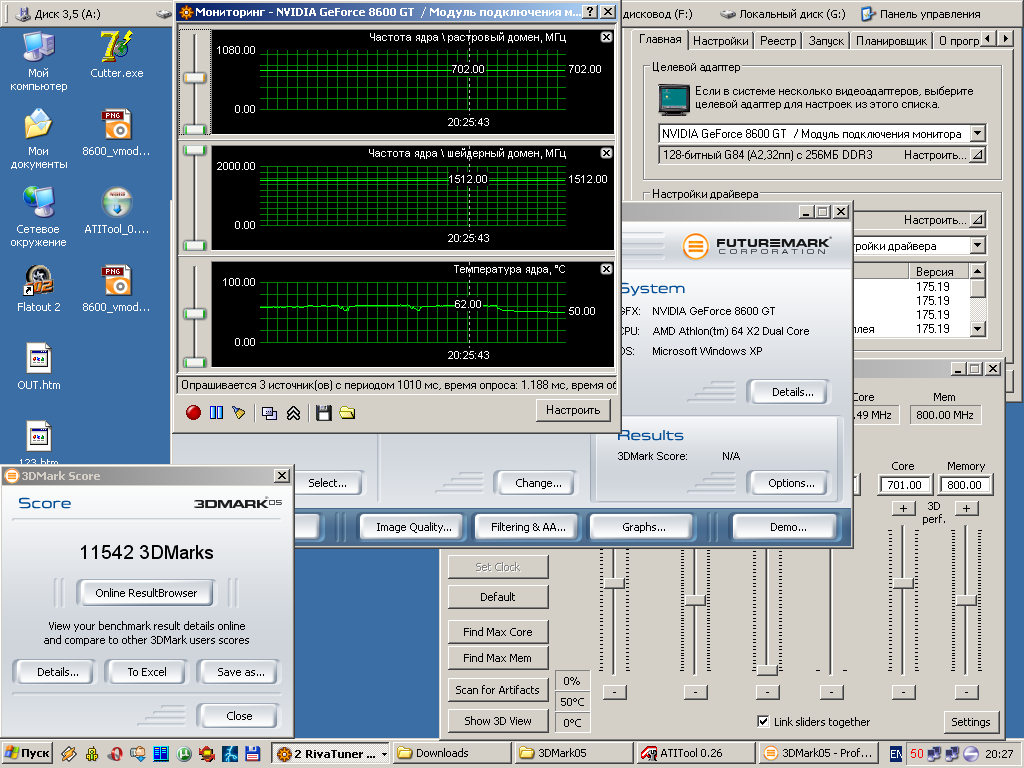

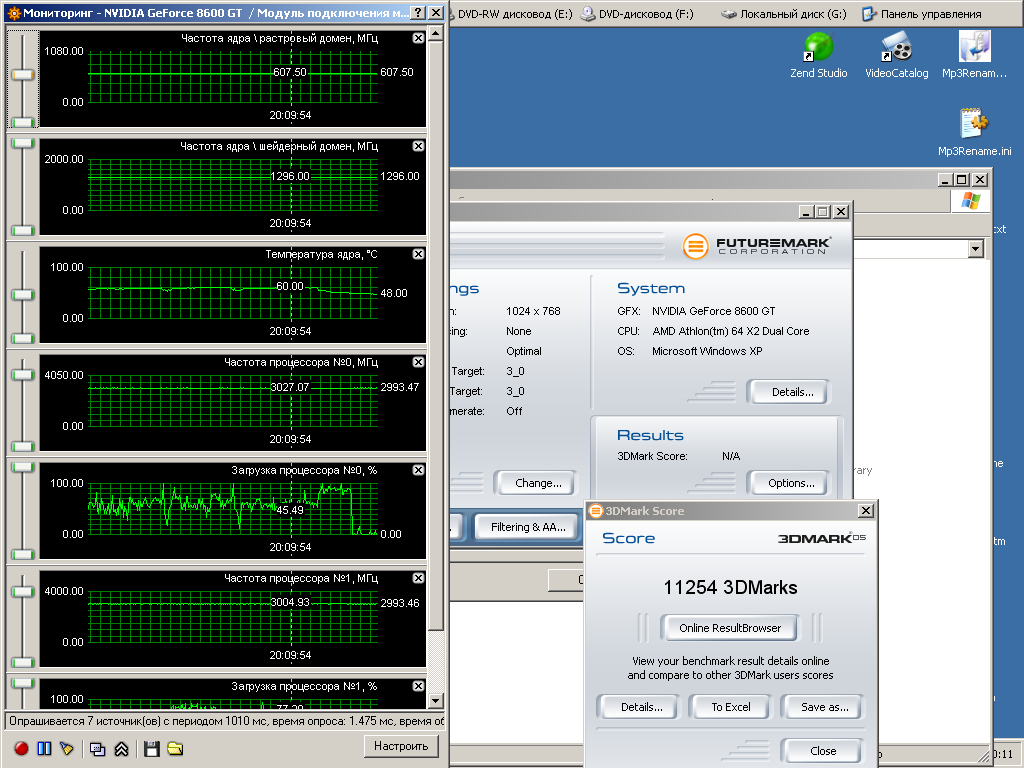

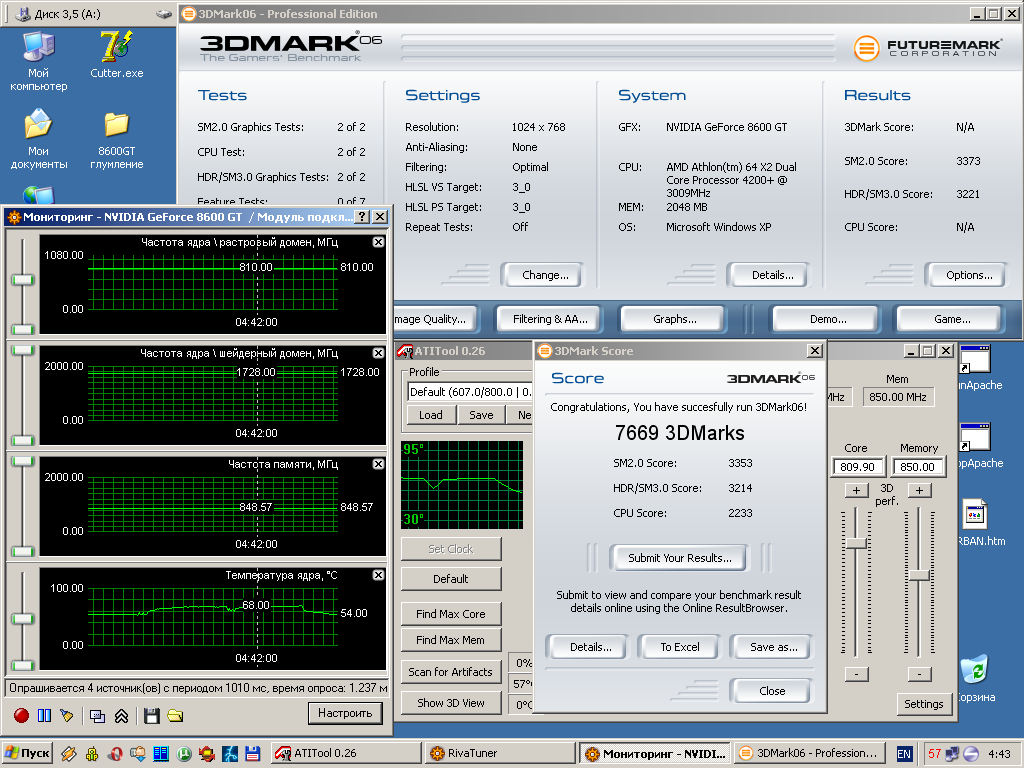

Затем подняв частоту чипа до 702 мГц я вновь прогнал Марк (вольтмод был не активен). с целью проверки увеличения разгонного потенциала.

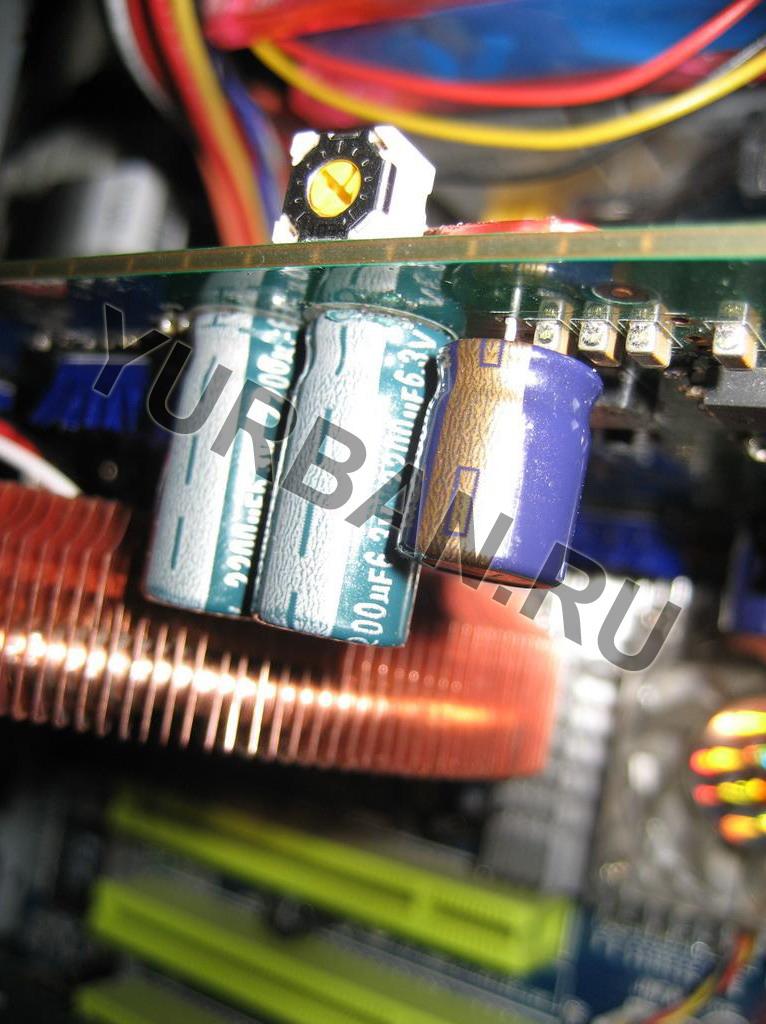

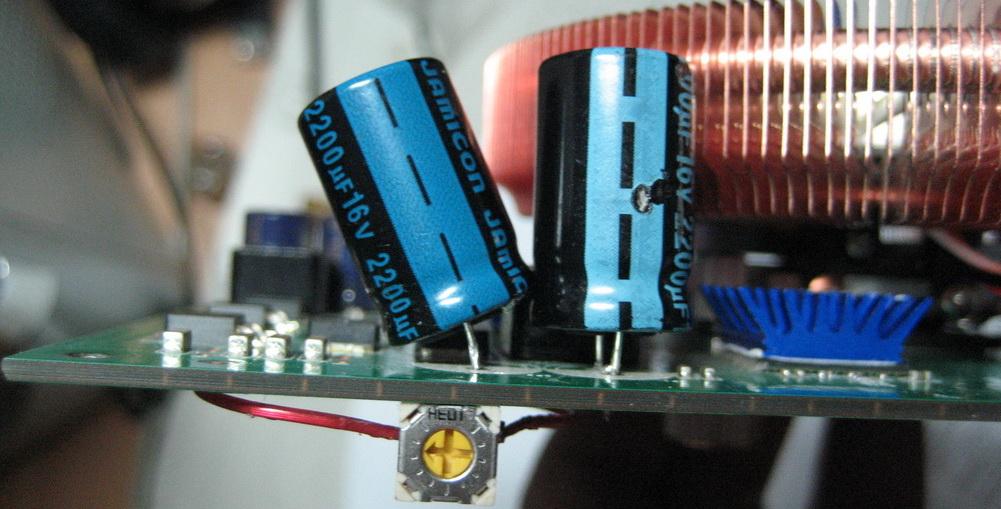

Не буду приводить дальнейшие скриншоты, по разным частотам, суть не в этом, итак, я снова выключил компьютер и снова заменил конденсаторы, но уже на два по 16в 2200 мкф., так как в диаметре они были больше номинальных то пришлось устанавливать их вот так:

После этого компьютер опять включился!! Вот зараза, подумал я, карта оказалось на редкость неубиваемой, запустив 3DMark и попробовав установить частоту GPU выше 700 мГц, при частоте 730 мГц кроме более громкого свиста дросселей я получил артефакты и повисание всей системы, причем не сразу, а примерно после 4х минут волосатого куба в ATI Tool 0.26.

Вывод был однозначным: вернуть новые кондеры на 6.3в 2200 мкф на их место.
Наконец совсем отчаявшись, я принялся проверять гипотезу относительно Palit 8600 GT Sonic, первоначально я расчитывал отпаять керамические кондеры с 8600GT и впаять туда 1 электролит, но так как времени было около 3х часов ночи, то от отпайки керамики я отказался )). Не знаю почему я выбрал в качестве конденсатора для допайки, недавно снятые "родные" MBZ, то ли по тому что они на 6.3в, то ли потому что выглядеть они лучше будут, нежели толстячки на 16в. По ходу дела второй конденсатор MBZ впаять не удалось, из за того что ноги у него были короче чем у предыдущего собрата ), таким образом я впаял лишь один дополнительный кондер, обещаю, когда дойду до магазина куплю ещё один и впаяю во второе посадочное место, после чего видеокарта приобрела не совсем адекватный вид ))

Некоторые считают что оверклокер испытывает настоящий драйв от более высоких частот, это конечно тоже верно, но лично я испытываю куда больше адреналина после таких вот издевательств с железом, о чём это я?! Ага, после очередной вставки видео карты в слот и нажатия кнопки Power, система опять включилась!! И на мониторе по прежнему показывалась картинка, после загрузки оси (Windows XP SP3 RU), я вновь запустил 3DMark, и о боже после нажатия кнопочки "Run 3DMark" опять появилась картинка, но, свиста уже не было!, я сначала сам в это не поверил, но прошло уже 2 дня и ни писка ни свиста до сих пор не наблюдалось, решив проверить насколько я выиграю в разгоне - выключив компьютер, вывернув резистор против часовой стрелки примерно на 115 градусов т.е. в сторону уменьшения сопротивления (до этого вольтмод не был активен), я включил систему и запустив ATI Tool, легко добился частот 810 мГц (ранее 730) по GPU и 850 мГц (ранее выше 820 не шла) по памяти на которых я собственно и прошёл тесты 3DMark (свиста дросселей не было попрежнему).

Тест проходил на системе :
CPU: AMD Athlon X2 4200+ @ 3.0GHz
RAM: Dual DDR2 667MHz 4-4-4-12
MB: Biostar Tforce 550 rev 1.2
GFX: Palit GeForce 8600GT 256 MB DDR3
SOFT: Windows XP Service Pack 3 - Русская версия, DirectX 9.0c June 2008, Forceware 175.19

хочу отметить что были достигнуты далеко не самые высокие частоты, на которые способна Palit 8600 GT, но на них карта работала стабильно, максимальные же находились на уровне 843 мГц для графического процессора и 871 мГц (1742) по памяти.

Как говориться сбылась мечта идиота, свист дросселей прекратился, по крайней мере его не было слышно, без смены БП, без заливки эпоксидной смолой дросселей и без одевания наушников. ;)

Но я обещал ещё рассмотреть и вольтмод.. Скажу сразу, я профессионал )))xD , потому что при проделке всех этих манипуляций я не пользовался никаким из приборов для мониторинга напряжений элементов, так как их просто у меня не было на тот момент.

Итак, вольтмод, нужно припаять резистор на 10 кОм (я купил себе на 10 кОм), но можно и 20 кОм для выставления более высокого напряжения, но ИМХО 10ти вполне хватит, даже ещё останется ))

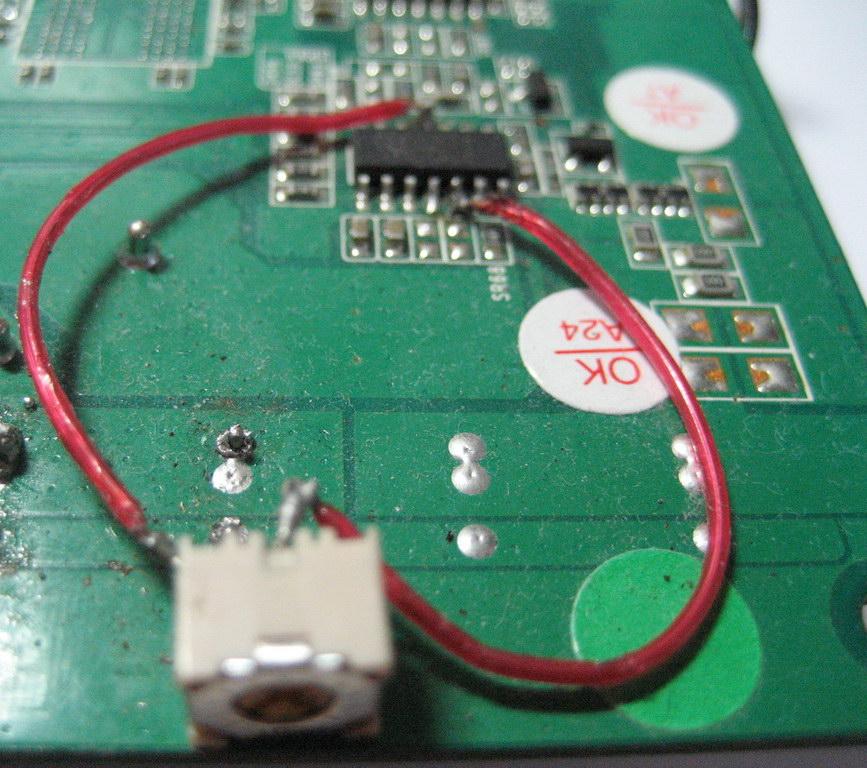

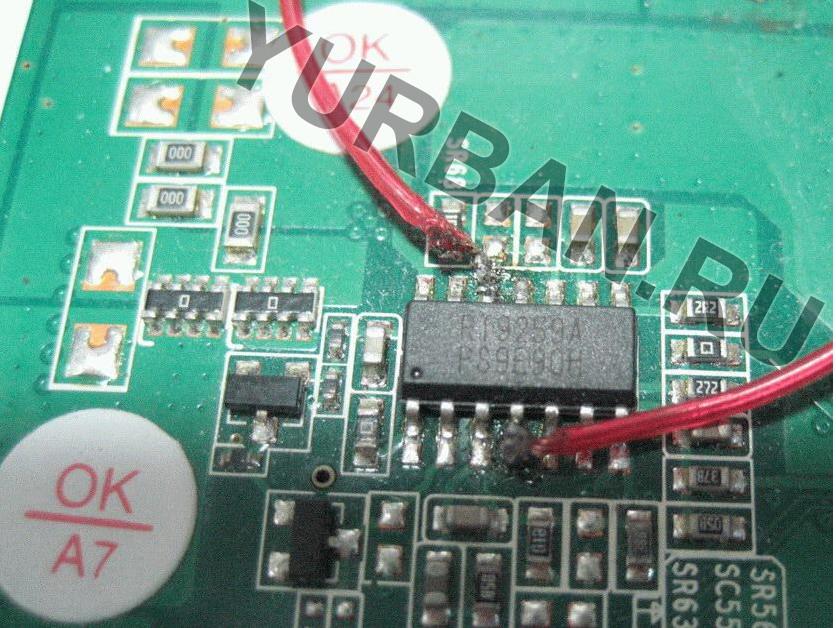

Затем его надо припаять к двум ножкам контроллера питания (3й сверху, и 4ой снизу; либо если говорить иначе, то к 4ой и 12ой ноге - по счёту), так как показано на рисунке (сам резистор я приклеил к PCB супер клеем).
Перед включением системы я вывернул "стрелочку" в вертикальное положение, т.е. на 12 часов, это сразу даёт 2 преимущества:
1) Карта сдохнет сразу и я пойду за новой в магазин! - ШУТКА! (На самом деле страшного здесь ничего нет, дело в том что на платах GeForce, начиная с 7ой серии стоит функция контроля напряжений, которая просто не включит видеокарту пока напряжения не станут допустимыми)
2) Либо останется жива с повышенным напряжением GPU (палюбому)
Вообще очень важно перед включением системы с подпаянным резистором выкрутить его на максимальное сопротивление и прогнать несколько тестов видеокарточки, а потом играться с напряжениями и частотами.
Если у вас нет вольтметра (мультиметра) как и у меня впринципе и вы не знаете в какую сторону ваш припаянный резистор крутить, то ставьте стрелку в вертикальное положение это не позволит убить карточку "сразу", под понятием "сразу" я понимаю такую ситуацию, когда вы перепутали ноги и припаяли контакты компаратора несовсем к тем контактам резистора, выкрутив его сопротивление, то есть установив стрелку в одно из 2х крайних положений .

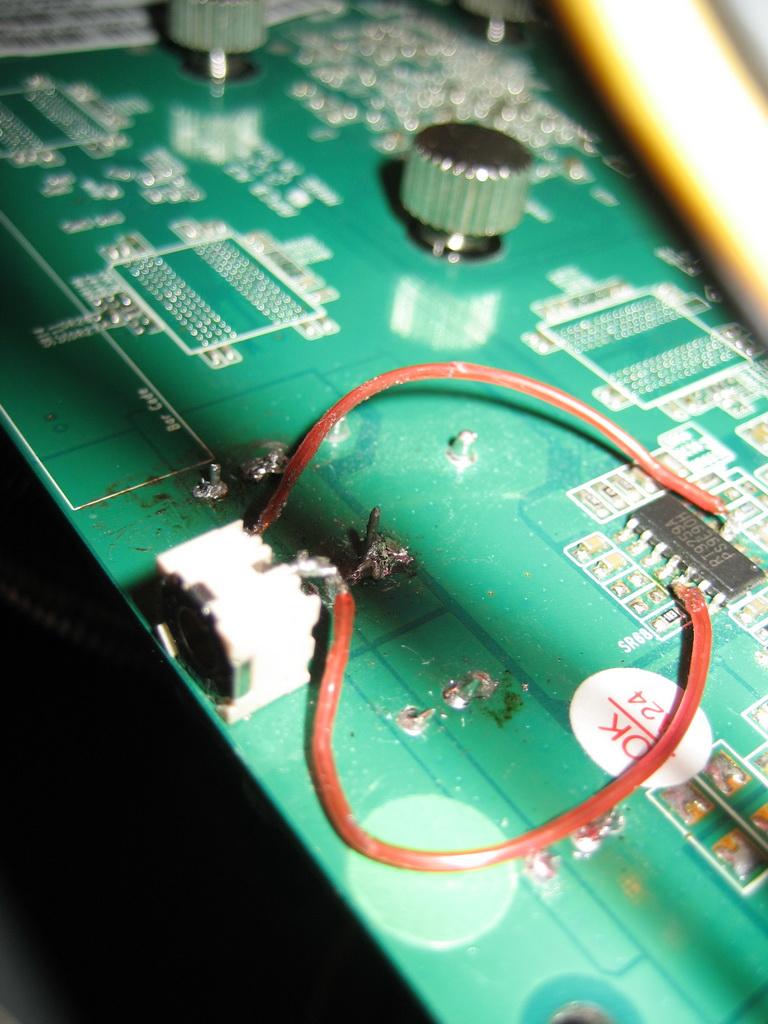

Собственно вольтмод проделан, система питания улучшена, свист испарился, а разгон улучшился (да ещё как), такое откровенно бывает очень редко... На всякий случай прикладываю ещё одну фотку, чтобы показать как примерно должна выглядеть карта с вольтмодом.

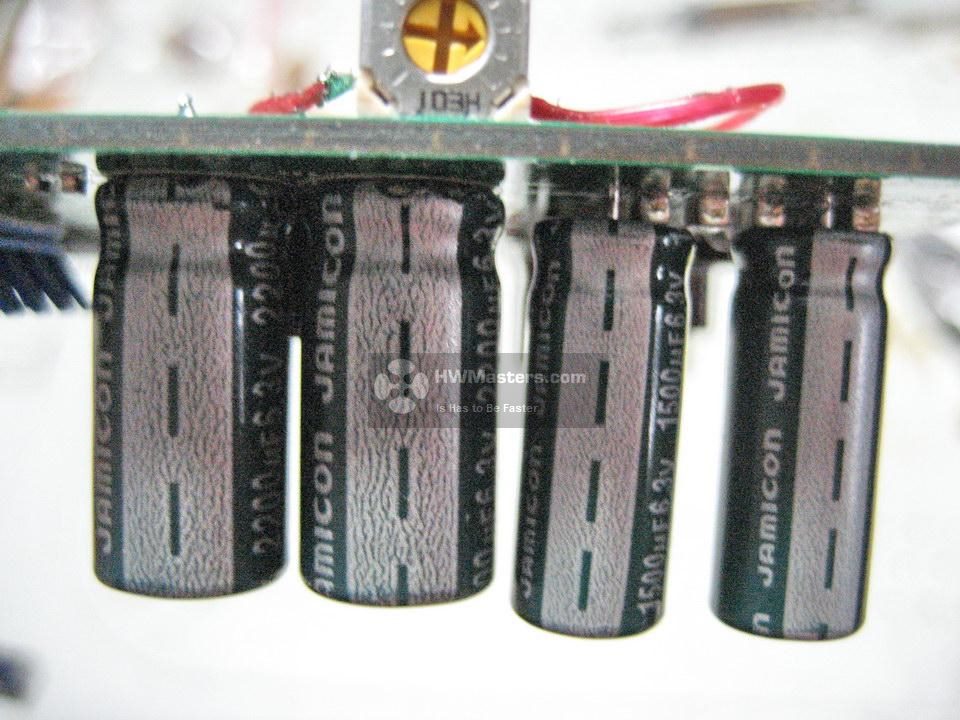

На следующий день после опубликования данного материала я сходил в магазин и купил 2 электролита 6.3в на 1500мкф (Jamicon).
И припаял их в недостающие места (Rubycon MBZ выпаял)



Что касается результатов разгона...второй конденсатор был явно лишним, так как система сначала вываливалась артефактами в марках даже на частотах GPU/RAM 720/800, затем и вовсе начали вылезать BSOD'ы вида :"DRIVER_IRQL_NOT_LESS_OR_EQUAL", пришлось выпаять один кондер (самый правый), после чего система снова начала работать стабильно. Возможно это было вызвано некачественным блоком питания на момент тестирования, который не мог обеспечить нужную нагрузку по линии PCIe +12V.

Часть вторая

После публикования первой части этой статьи, в далеком 2007 году, мне в ICQ написал пользователь с ником AGENT, и начал задавать вопросы, связанные с разгоном видеокарты 8600GT, я охотно отвечал на них, хотя тогда у меня была уже более мощная видеокарта, а модифицированная 8600 уже была под стеклом и висела на стене, но по прежнему была в рабочем состоянии , до общения с этим человеком я думал что я самый "больной" в этом плане, оказалось нет, через 3 дня после первого поста этот пользователь прислал мне фотографию где проделал со своей XpertVision 8600, более интересную операцию чем я - он впаял дополнительное питания к видеокарте от линии +12. Тогда меня это не интересовало особо, ведь видеокарта была убрана, а заново разбирать свой корпус, всё там перевставлять было как-то не очень нужно

Ближе к делу...

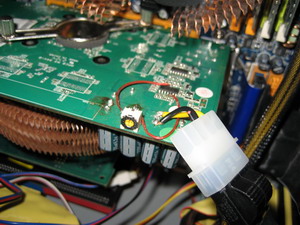

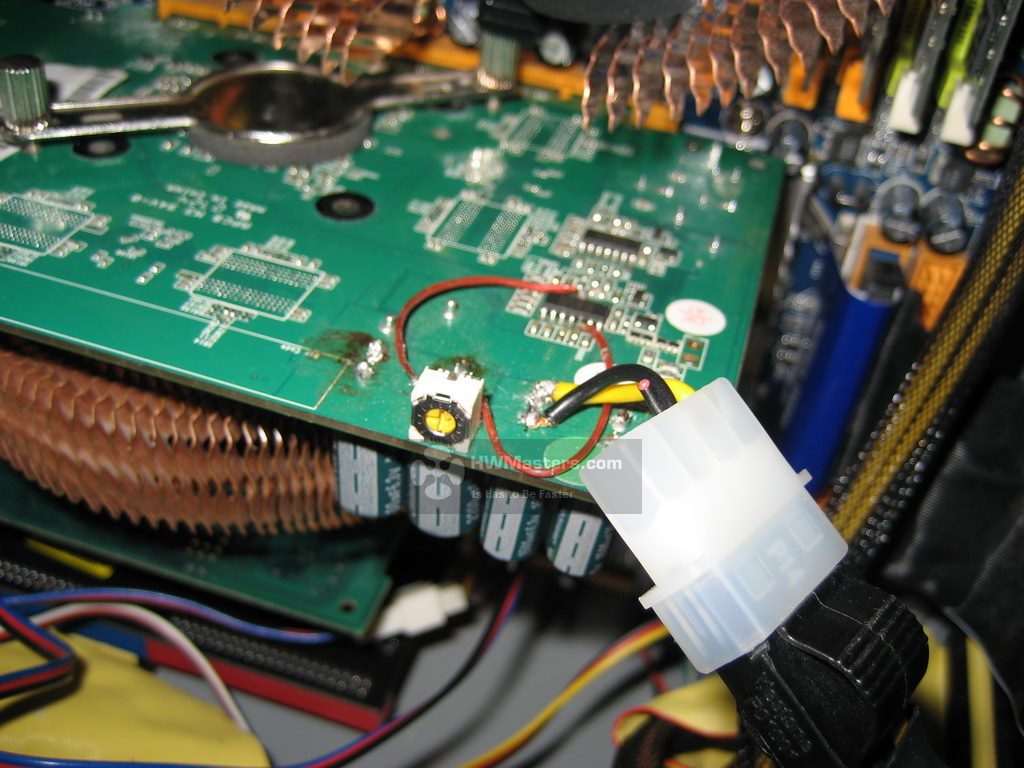

Наконец, что-то ударило мне в голову попробовать и у себя сделать такую модификацию без страха и упрёка...сделал Фото ниже наглядно это иллюстрирует, провода были подведены с обратной стороны платы, и припяны к концам ножек конденсаторов.

Система включилась, на экране была четкая картинка, в Windows XP SP3 x86 просто сиял рабочий стол Напомню что в первой части мне удалось разогнать видеокарту до 810 МГц по ядру, меня интересовало сколько же эта "малютка" может выжать если бы у неё было доп. питание, и вот теперь такой шанс у меня есть

Приступив сразу к разгону я выбрал утилиту RivaTuner 2.11, драйверы видеокарты - ForceWare 175.19 WHQL.

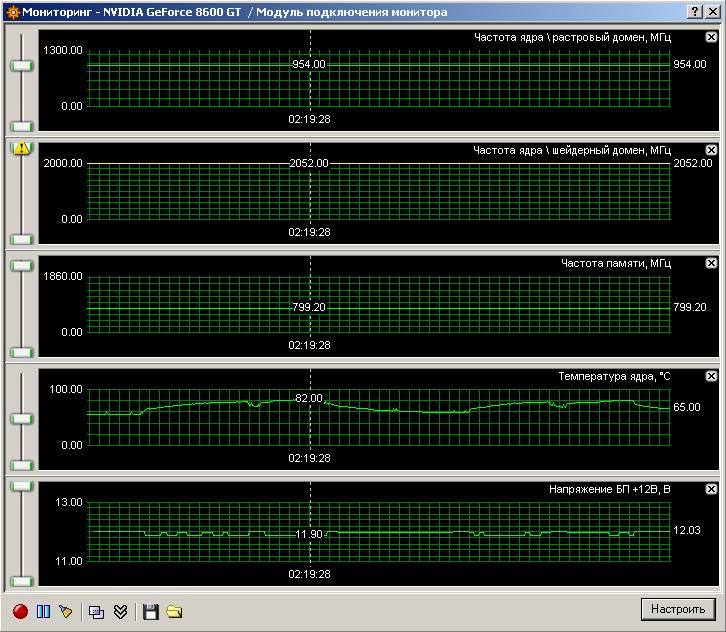

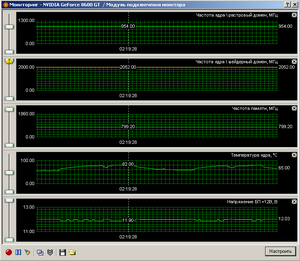

При выставлении нужного напряжения, 3DMark 2006 сходу был пройден на частотах видеокарты 950 / 800 мГц , но прирост был незначительный всего 321 пунктов (ранее 7664 - теперь 7985) при разрешении 1024x768 (монитор больше не держит) и настройках по умолчанию. Максимальная температура ядра чипа составила 82 градуса с системой охлаждения Ice Hammer IH-300B (вентилятор был заменён на боксовый от процессора AMD :)



Попробовав прогнать Crysis версии 1.2, у меня повисла система, а после перезагрузки перед приветствием стали вылетать BSOD'ы, иногда дело доходило до приветствия но BSOD'ы продолжались, сбросив напряжение на чипе, система включилась, выставив частоту в RivaTuner 900 МГц, и запустив Crysis, сразу после загрузки карты, появился синий экран...хм, подумал я, обычно такое бывает когда железка дает сигнал софту что с ней что-то не в порядке ещё бы, такие извращения не каждая карта выдержит, в итоге дело оказалось в плохо прикрученном кулере )) (боялся что плата прогнётся под его весом), итак опять перегрузив систему и проделав манипуляции что описал выше (ядро 900 мГц, Crysis) после загрузки карты я получил зависания системы, интересно что в 3DMark'e такого не наблюдалось ни в одном тесте, тогда я снял разгон в RivaTuner и решил попробовать старенький ATITool 0.26, который в отличие от RT, работает не с драйвером а с регистрами напрямую, через собственный драйвер не привязанный к ForceWare! На удивление видеокарта прошла 4 прохода Crysis, попробовав задрать частоту до 950 мГц после 10 секунд система сыпала артефактами, увеличение напряжения ничего не давало, и методом тыка был найден консенсус между напряжением и 900 мегагерцовым чипом.

Тут надо вернутся к доп.питанию... Несомненно допайка этой важной "штуки" оказало положительный результат на разгон (напряжение на чипе было таким же, как и при частоте 810 мГц на котором 3DMark проходил все тесты в первой части). Замерить напряжение было по прежнему нечем, уж извиняйте, хочу сказать что карту не убить несмотря на выкручивание до упора переменного резистора на 10 кОм в сторону минимального сопротивления!!.

Тестирование.
Целью тестирования для меня являлось посмотреть на результаты до всех издевательств с видеокартой и после
Методика: для тестирования я использовал 3 игры:
[Crysis] - не столько для отображения результатов, сколько для проверки стабильности. Использовался стандартный bat файл для бенчмарка GPU.

[FarCry2] - встроенный бенчмарк.

[Fallout3] - загружалась сохраненная игра, и зажималась клавиша, отвечающая за движение вперед, было специально выбрано такое место в пустыне где было много сооружений и прямая дорога Количество кадров замерялось утилитой Fraps.

Система:
CPU: Athlon X2 4200+ @ 3.0ГГц IH-3875WV
MB: Biostar TForce550 1.2
RAM: 4x512 DDR2 667 (4-4-4-12)
GFX: Palit 8600GT 256MB (900/800) IH-550B
PSU: CoolerMaster RS-600-ASAA 600W
SOFT: WXPSP3RU, FW175.19, DirectX 9.0c August 2008 Redist.

Оговорюсь сразу что все тесты проходили в разрешении 1024x768 причина описана выше.

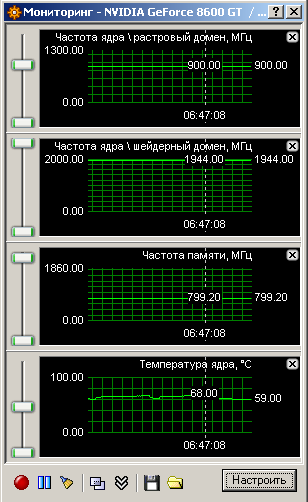

Стабильная работа была достигнута на частоте графического процессора 900 МГц и 800МГц для памяти. Максимальная температура GPU в нагрузке составила 68 градусов, и 49 в простое.

Тестирование разогнанной видеокарты Palit 8600 GT

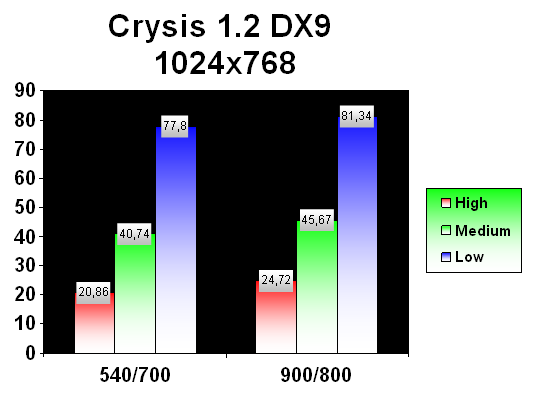

Судя по этой игре для суперкомпьютеров , разгон прироста почти не дал, но играть при 25 кадрах в секунду куда приятнее чем при 20

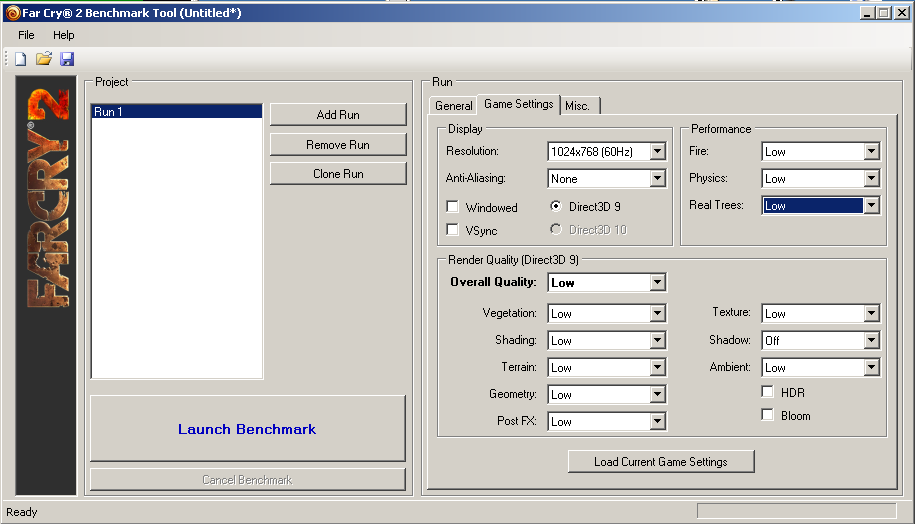

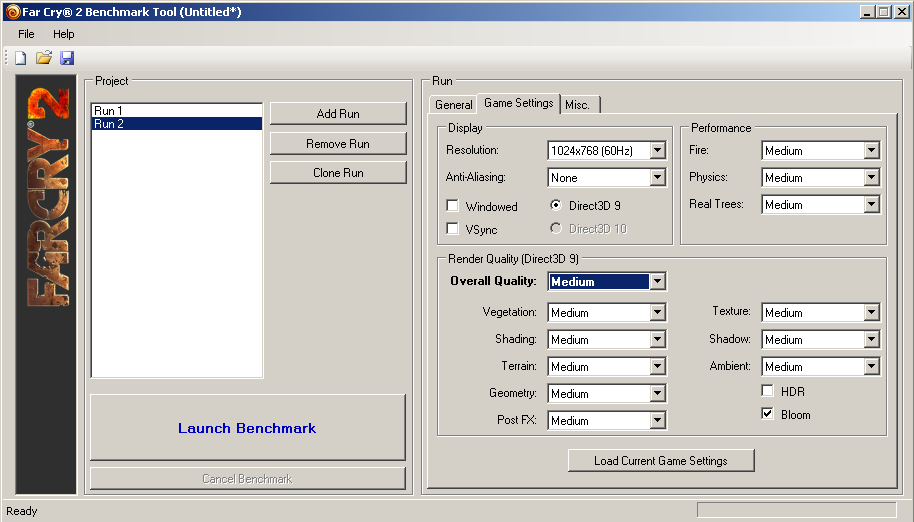

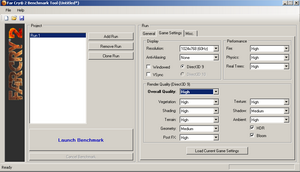

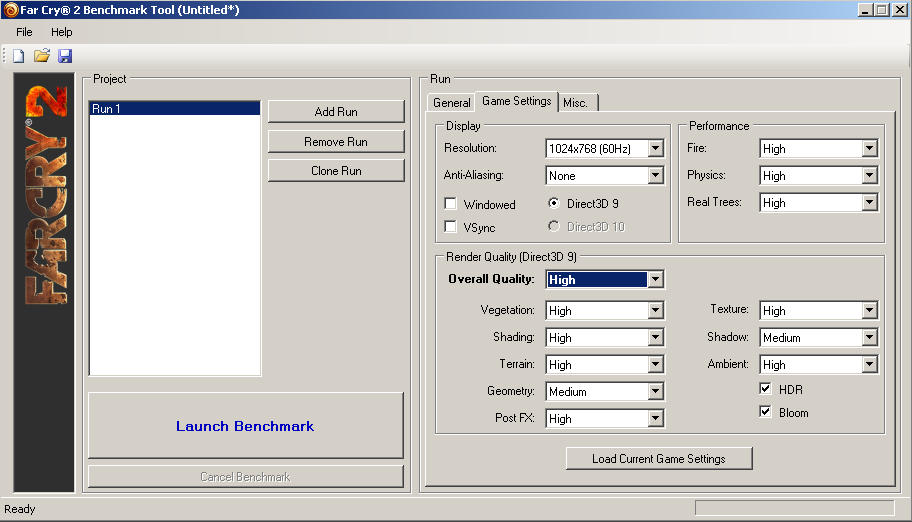

FarCry2 - Настройки бенчмарка



(кликните по картинке для увеличения)
Palit 8600GT FarCry2

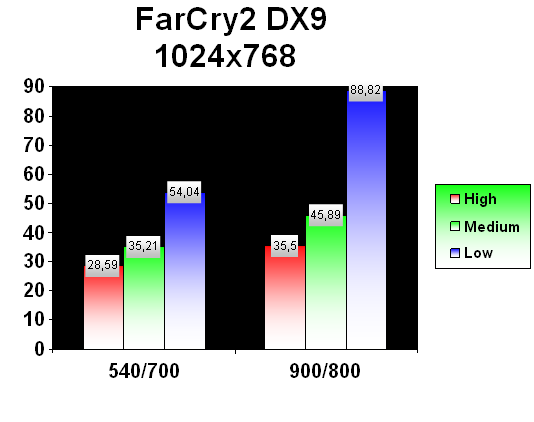

Здесь разгон видеокарты даёт более ощутимый прирост производительности , несмотря на то, что игра выпущена значительно позже предыдущей, субъективно, в Crysis мне графика нравится больше.

И наконец, долгожданная для всех новая часть TES - 2000 лет спустя, ой простите, Fallout 3

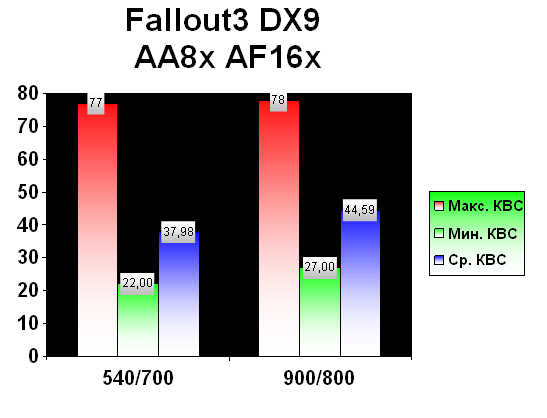

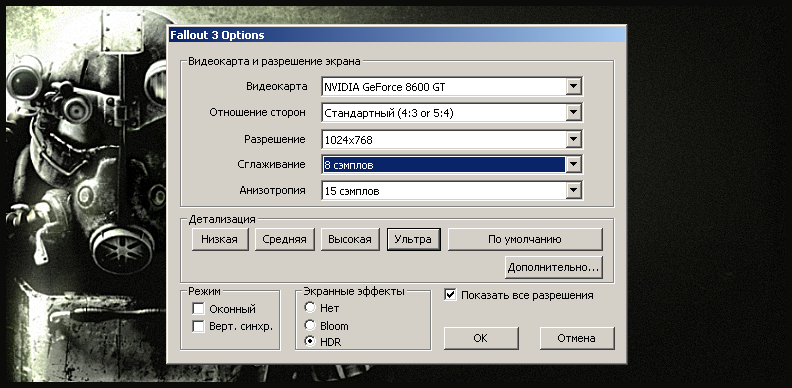

В режимах с фильтрацией и без, прироста почти не было видно, так как игра использует устаревший графический движок, поэтому тестирование проводилось с настройками AF 16x и AA 8x. Несмотря на то что в игре опция VSync была отключена, её пришлось ещё отключить (Выключить) в драйверах nVidia (до этого стоял пункт "исп. настройку 3d приложения"), иначе FPS (КВС) в игре выше 60 не поднималась.



Заключение

В завершении хочу выразить благодарность AGENT'у (Overclockers.ru) за ценную информацию по подключению дополнительного питания.

Что же касается видеокарты Palit GeForce 8600 GT 256MB, то она всё ещё пригодна для большинства современных игр, а если учесть что её частотный потенциал видео процессора велик, то уверен что те кто купили такую в своё время не жалеют

В завершении видео, демонстрирующее работу видеокарты.

Канал на Youtube
