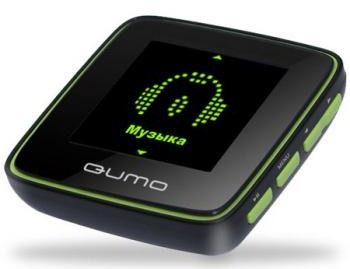

QUMO Boxon - обзор в стиле: а может не надо?!

Дата публикации: 15.02.2013

Пару месяцев назад, стоя на остановке заметил надпись qumo, оставленную болончиком краски на стене, примерно месяц назад это загадочное устройство попало ко мне в руки...принесла подруга, сказала что он больше не включается, пару раз ещё работал и перезагружался до этого, а потом Black Screen of Death.

QUMO Boxon - Разборка

В продолжении повествования, та цена, которую просят за этот "квадрат" по моему, является слишком завышенной, на данный момент средняя цена составляет 1000р.
Многочисленные позитивные отзывы типа:
"потерял дома", "не включается, а так симпотичный", "В нем есть к сожалению только один МИНУС - включается только тогда, когда подключен к ПК, а просто так НЕ ВКЛЮЧАЕТСЯ!!" и тому подобные сразу свидетельствуют о качестве аппарата )).

Больше всего поражает система разборки плеера QUMO Boxon, в двух словах - "быстрее, выше сильнее".
Итак, чтобы добраться до схемы, нужно тонким лезвием поддеть дешевую прозрачную пластмассу с надписью QUMO!!!, которая закрывает дисплей. Кстати QUMO с китайского языка переводиться как "заклинатель"! Аминь читатели )).
Затем после поддевания крышки дисплея - просто отодрать её - она приклеена клеем вроде того, который использовался давно в 90ых годах, на завернутой жевачке в картинку с голыми дамами, как правило такими картинками была обклеена вся стена лифта в любом подъезде хрущевки или парта хулигана в 6ом классе!

Дальше нужно открутить 4 болтика миниатюрной крестовидной отверткой, затем ещё два таких же шурупа, которыми прикручена плата к задней части кожуха.

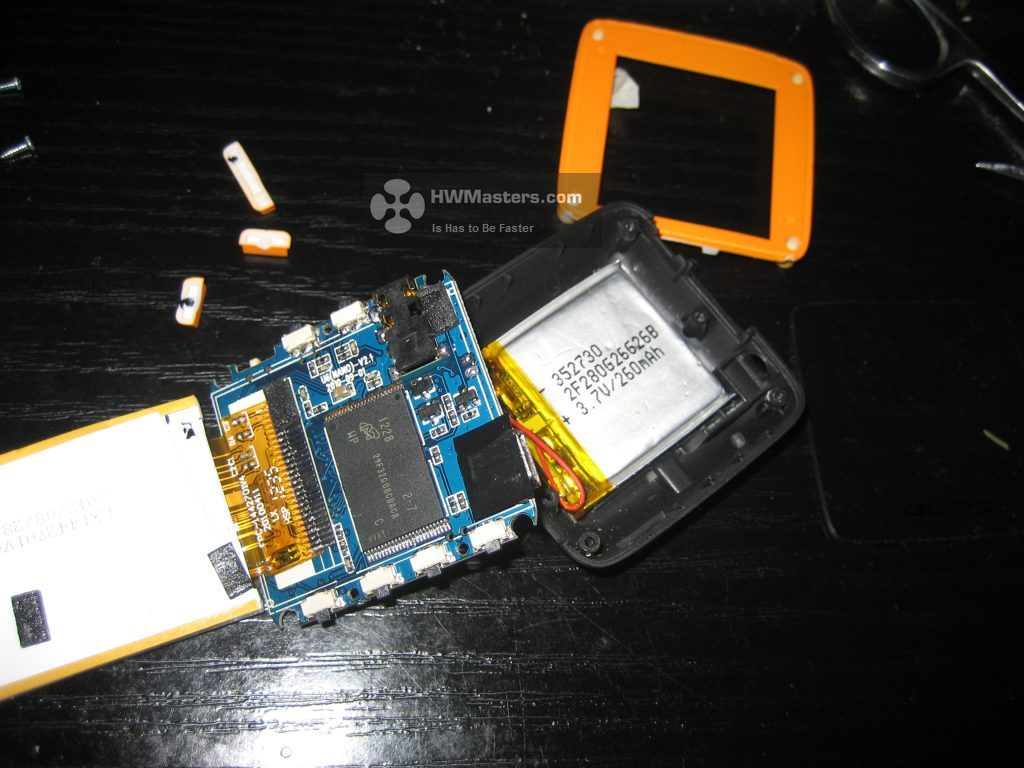

В итоге должно получиться что-то вроде того, что отражено на фотографиях ниже.

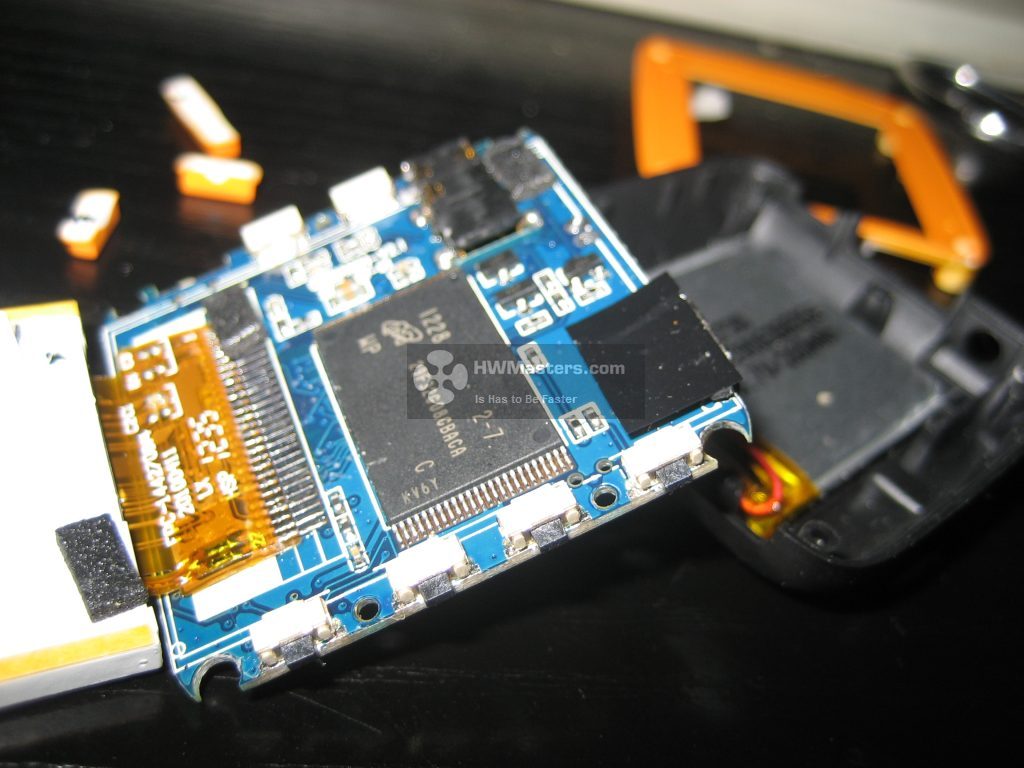

QUMO изнутри

Компонентная база представляет собой на первый взгляд остатки от Sony Mega Drive, Tamagochi и часов Casio ))

1 Аккумулятор 3.7V / 260 mAh

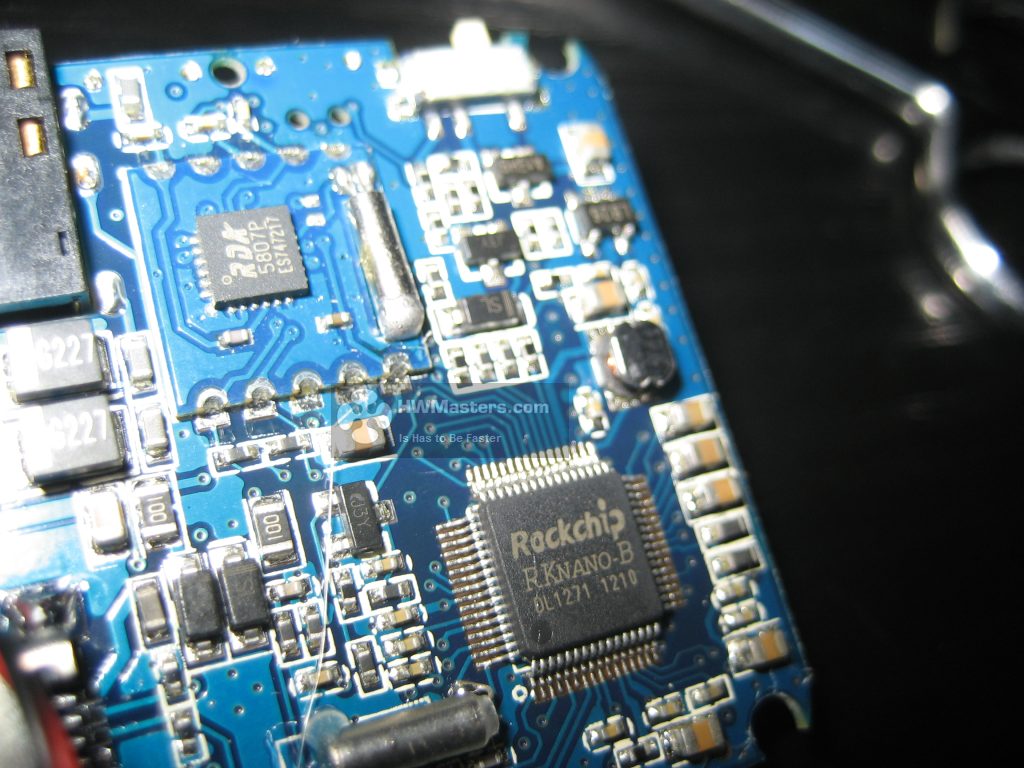

Контроллер RDX 5807P (Если верить википедии, то технология была разработана аж в 2004 году для замены аудио-кассет)
Контроллер или вообще говоря сам чипсет Rockchip RK Nano-B, отвечает за ввод/вывод информации. (flasher, lcd, audio)
Несколько кнопок управления
Цветной дисплей времен Tamagochi
NoName микросхема флеш-памяти

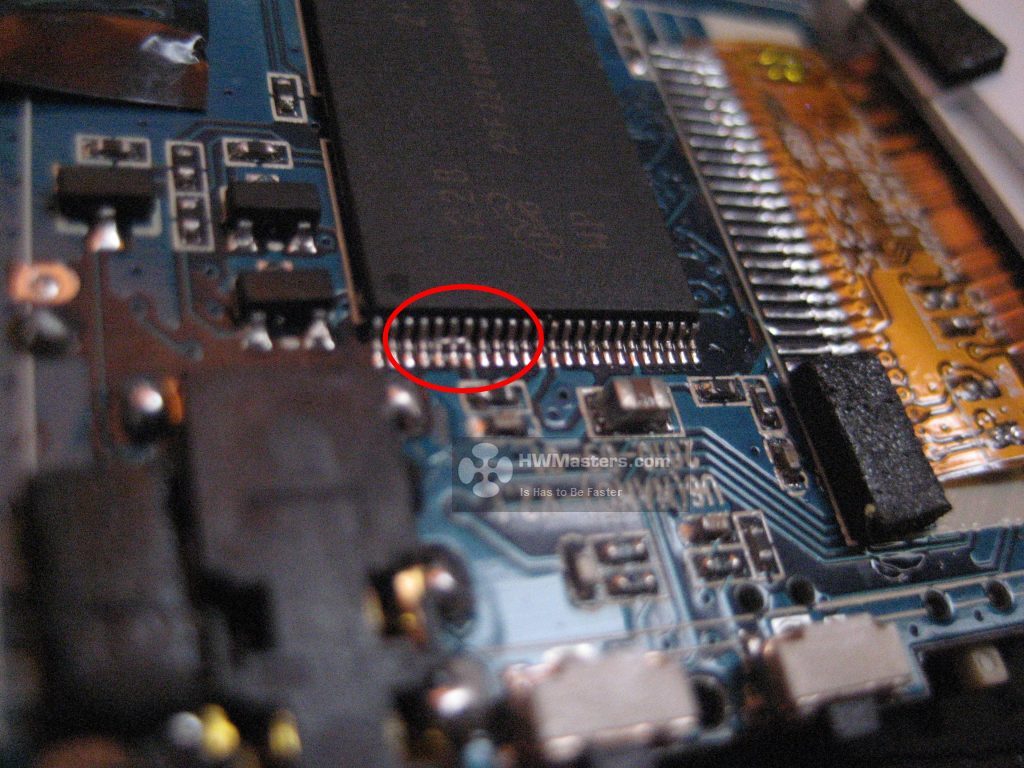

На фоне жира и грязи на плате плеера, сразу заметно непонятное образование в месте пайки Flash-памяти к плате. Подозрение на мертвый аккумулятор подтвердилось - напряжение на выходе было около 3.89 вольта выключенным, что на 0.2 выше чем должно быть, и 2.12V во включенном состоянии! Варианты замены - любой 3.7V аккумулятор, вполне подойдет от большинства фотоаппаратов.

Автор: Селиверстов Ю.В. aKa YURBAN
