Установка SATA дисков на системы IDE
Автор: YURBAN
Дата публикации: 01.11.2013
Автор: YURBAN
Почему SATA и IDE диски большого объема не работают на старых системах
Здесь дело не столько в контроллерах на материнских платах, сколько в объеме их памяти, выделяемой для накопителей.
Например большинство материнских плат для Pentium I могли поддерживать IDE диски от четырех гигабайт до двацати.
Системы по новее, начиная с чипсетов для Socket A и Socket 370 и выше, могли распознавать диски вплоть до 200-1000 гигабайт.
Так как сам по себе интерфейс SATA ни что иное как сильно упрощенный интерфейс IDE, то первые диски с интерфейсом Serial ATA не отличались объемом от своих IDE собратьев, зато заставили многих пользователей в разных областях, - заменить свои материнские платы.
Ещё один камень в сторону Serial ATA: если вдруг у Вас поломается накопитель с этим интерфейсом, то диагностировать его в домашних условиях не возможно впринципе (если сравнивать с теми возможностями, которые предоставляет IDE интерфейс).
Эволюция IDE
Первые устройства для этого интерфейса подключались через сорока контактный разъем, по мере растущих аппетитов он эволиционировал в восьмидесяти контактный ;)
Итак, если Вы всё же решились подключить SATA диск в материнскую плату с разъемом Socket 462 или Socket 7 (Pentium 1, MMX), то в последнем случае Вам потребуются целых два вспомогательных устройства.
PCI IDE RAID контроллер ITE 8212 (F)
Пусть слово RAID Вас не пугает, потому что сам контроллер имеет собственный встроенный и настраиваемый BIOS, который загружается после загрузки основного BIOS вашей материнской платы.
Он не требует предустановленных драйверов, и с него можно сразу загружать любую операционную систему (если железо конечно соответствует).

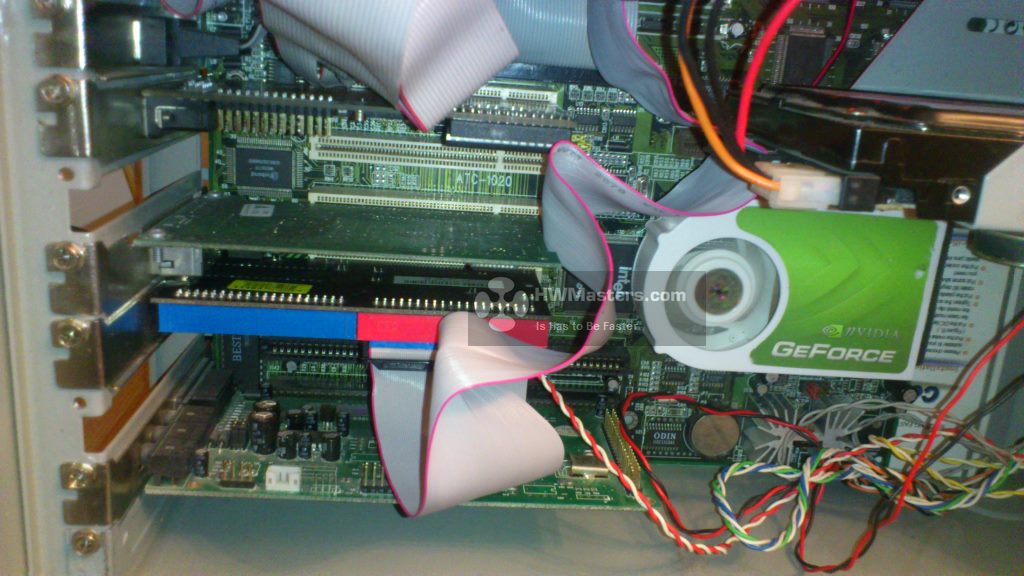

ITE 8212F поддерживает до четырех IDE устройств на борту, которые могут работать как в RAID массиве так и в обычном режиме (4 устройства - 4 диска). На фото этот контроллер установлен в материнскую плату ATC-1020 Intel 430-VX: с процессором Intel Pentium 200 MMX (закрыт кулером от 6800 GS) и подключенным диском на 40 гБайт через контроллер, на самом деле подключить можно любой IDE жесткий диск и любого объема. Также на самой плате контроллера существует выход для индикатора обращения к жестким дискам (двух контактный).

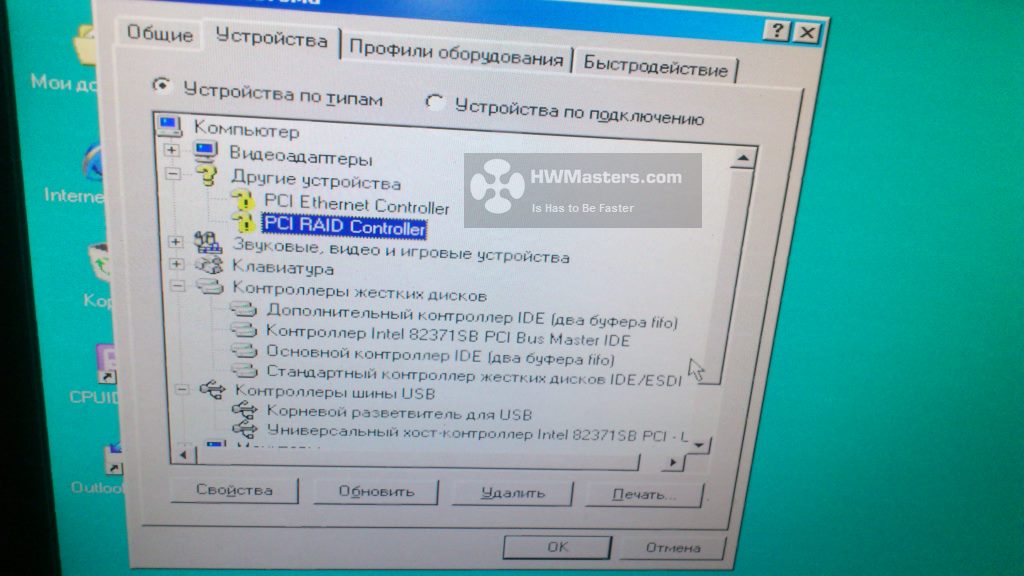

Как видно на фото, система Windows 98 успешно загрузилась, хотя драйверы для контроллера так и не были установлены. Windows XP также запуститься без проблем, просто не стал устанавливать.
На этом проблему подключение IDE дисков большого объема к платам для Pentium 1 можно закрыть.
Подключение SATA дисков к платам с IDE (Pentium 1 и выше)
Если для систем поновее, PCI IDE контроллер не требуется, то для нашей системы, ITE 8212F придётся всё же оставить в слоте.

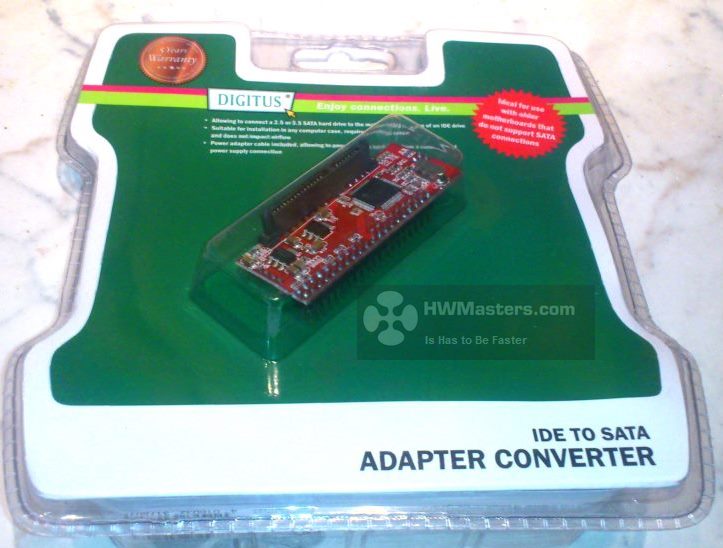

Digitus IDE to SATA Adapter Converter

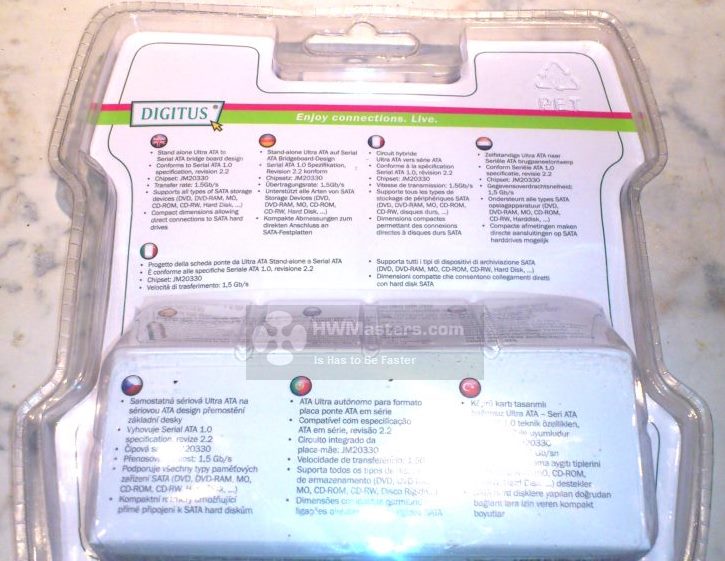

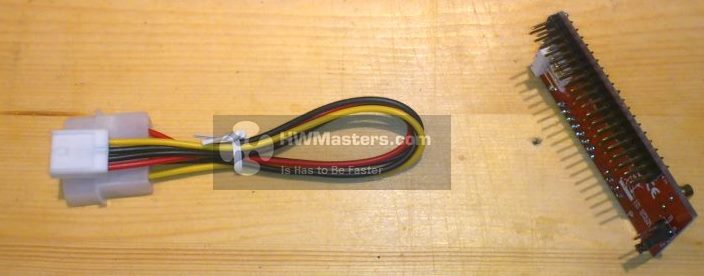

Адаптер Digitus IDE SATA базируется на чипе JMicron 20330, обладает одним четырех контактным входом питания (Floppy). Кстати если Ваш блок питания не оснащен оным, то в комплекте поставляет переходник с Molex коннектора.
Кроме инструкции, адаптера и переходника питания в комплекте больше ничего нет...да и не нужно ;)

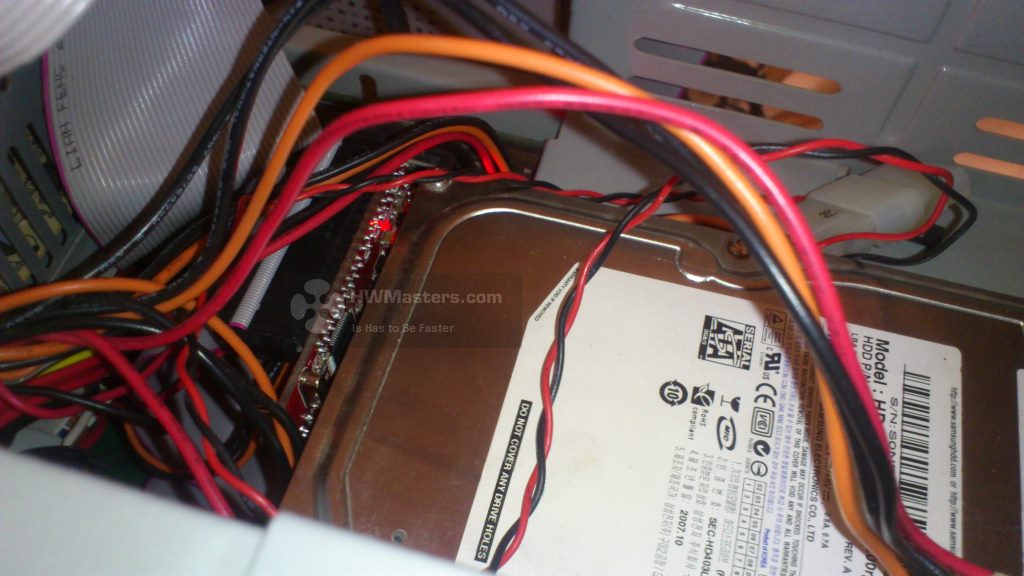

В качестве жесктого диска SATA будет выступать Samsung HD403LJ, объемом 400 гБайт.

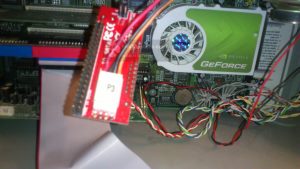

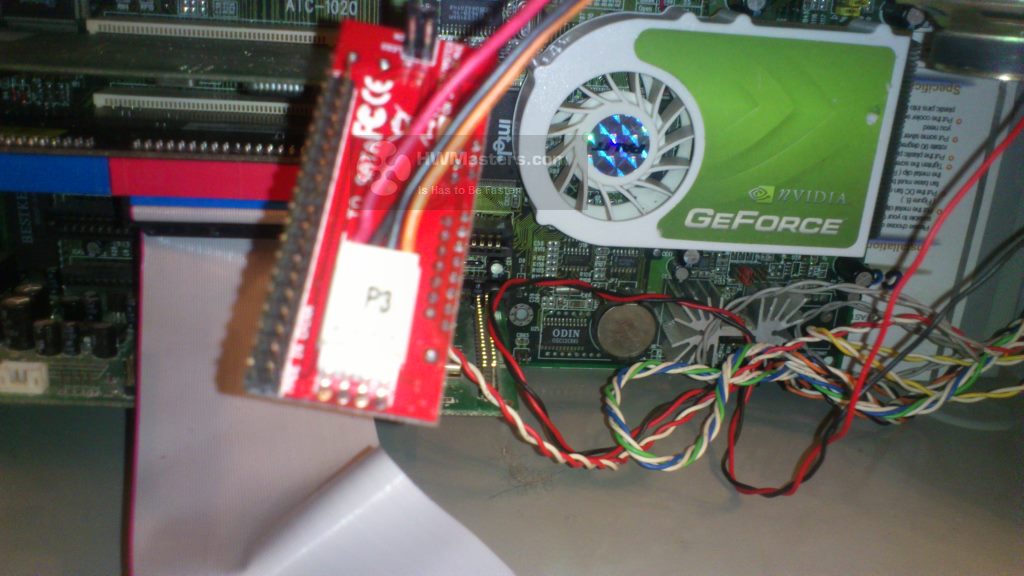

Сначала я подключил адаптер к контроллеру ITE 8212F, а затем и к жесткому диску, стоит обратить внимание что к этому процессу нужно отнестись осторожно, потому что сама плата адаптера довольно тонкая и хрупкая.

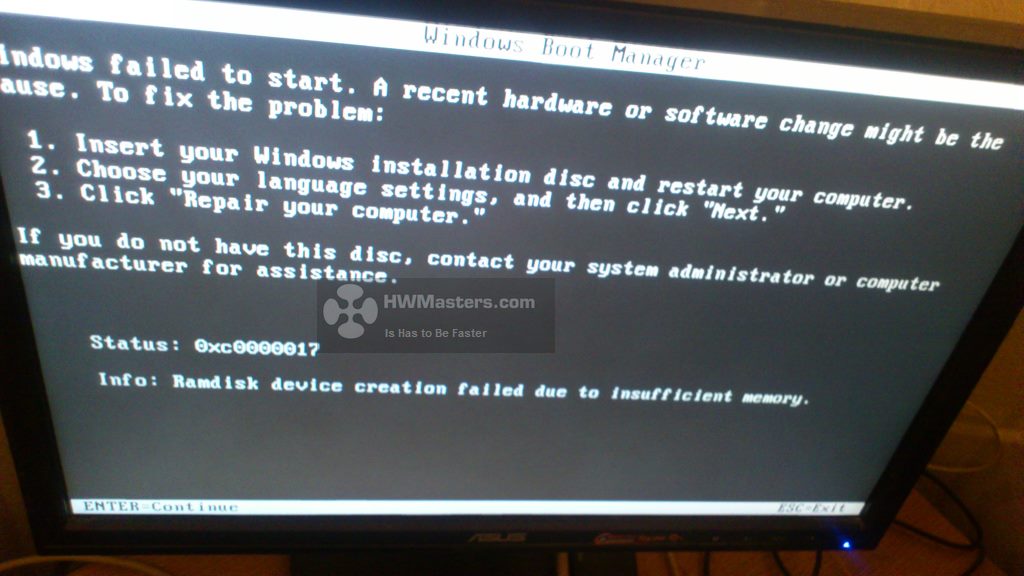

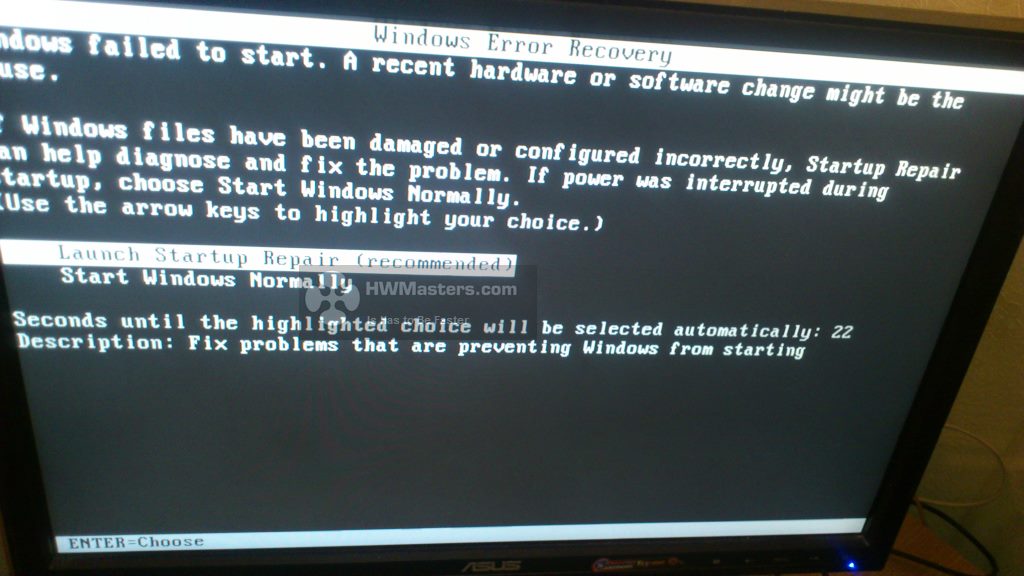

Включаем систему, и смотрим как себя будет вести компьютер, 1996 года выпуска. С SATA диска я не удалял, установленную Windows 7, естественно что она не загрузиться, из за малого объема ОЗУ равному 64 мБайт, важно показать что диск распознается и запуск с Загрузочного сектора будет произведен.

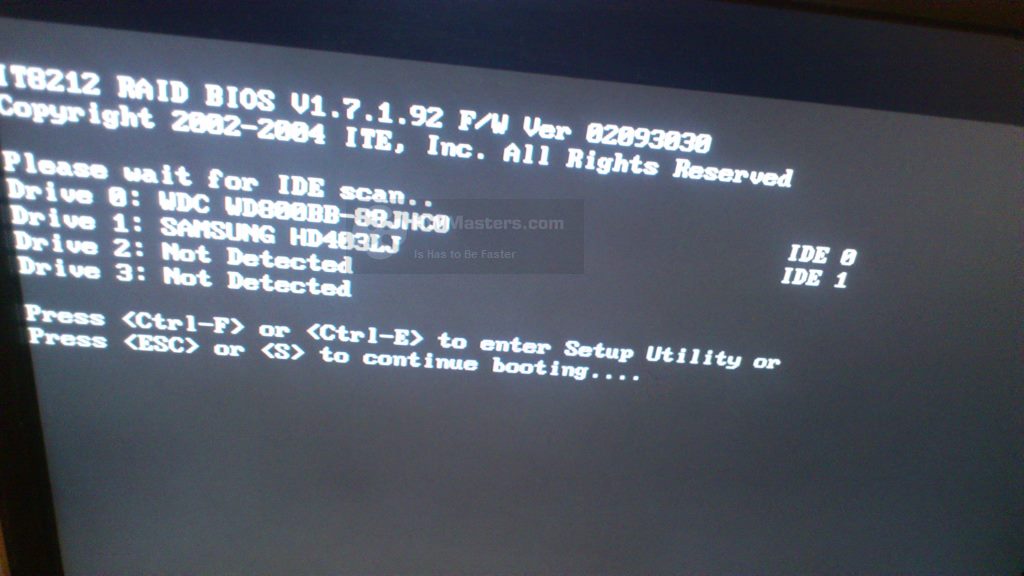

Вуаля! Всё работает как надо, мой PCI контроллер распознал два диска, один IDE, и другой SATA, подключенный через адаптер на компьютере 90ых годов!
Удачи в экспериментах.
