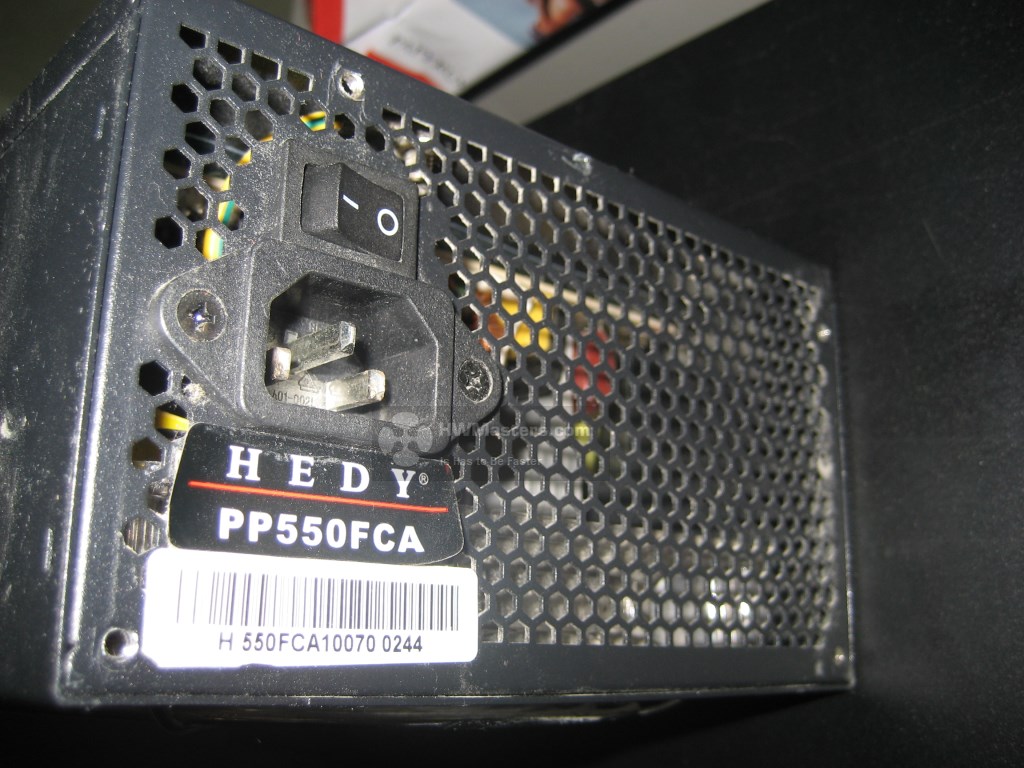

HEDY (PP550FCA) - блок питания для отчаяных

Дата публикации: 16.07.2013

HEDY или почти Винни-Пух

Ну начнем осмотр, первым делом что удивило при включении кнопки "СЕТЬ!", это треск и свист, хотя на блоке питания видна четкая надпись Active PFC или по-русски Динамический контроль нагрузки. Что поидее должно означать, что наш питальник будет давать системе столько "топлива", сколько ей нужно.
Опять ~~наебали~~ обманули!

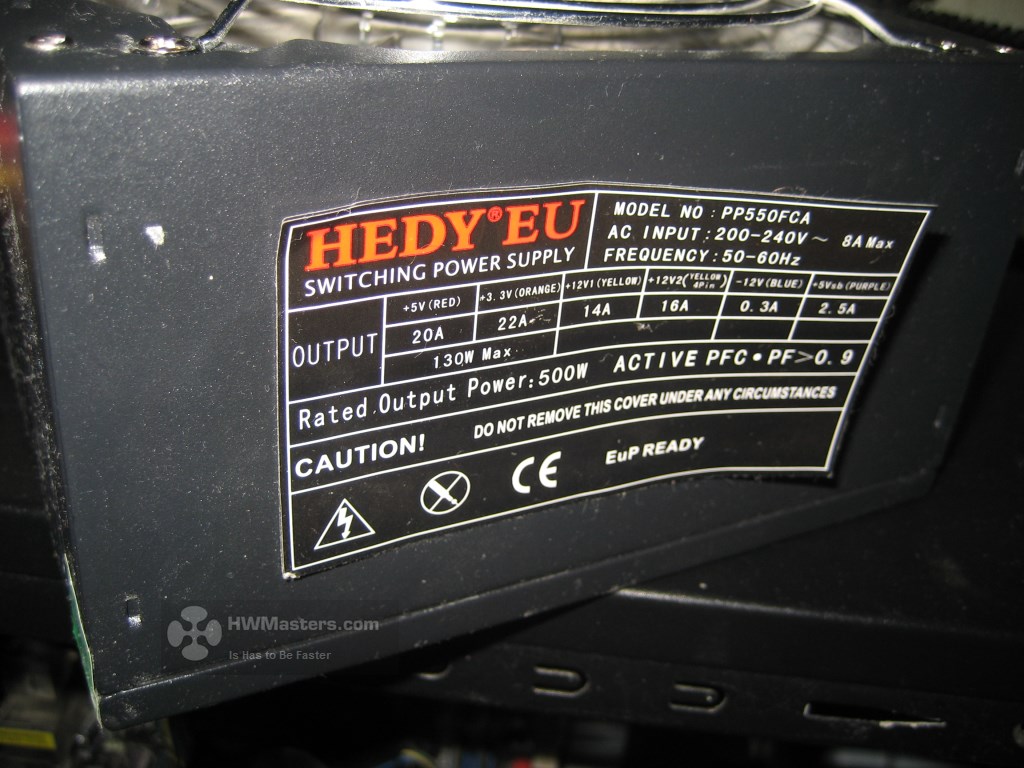

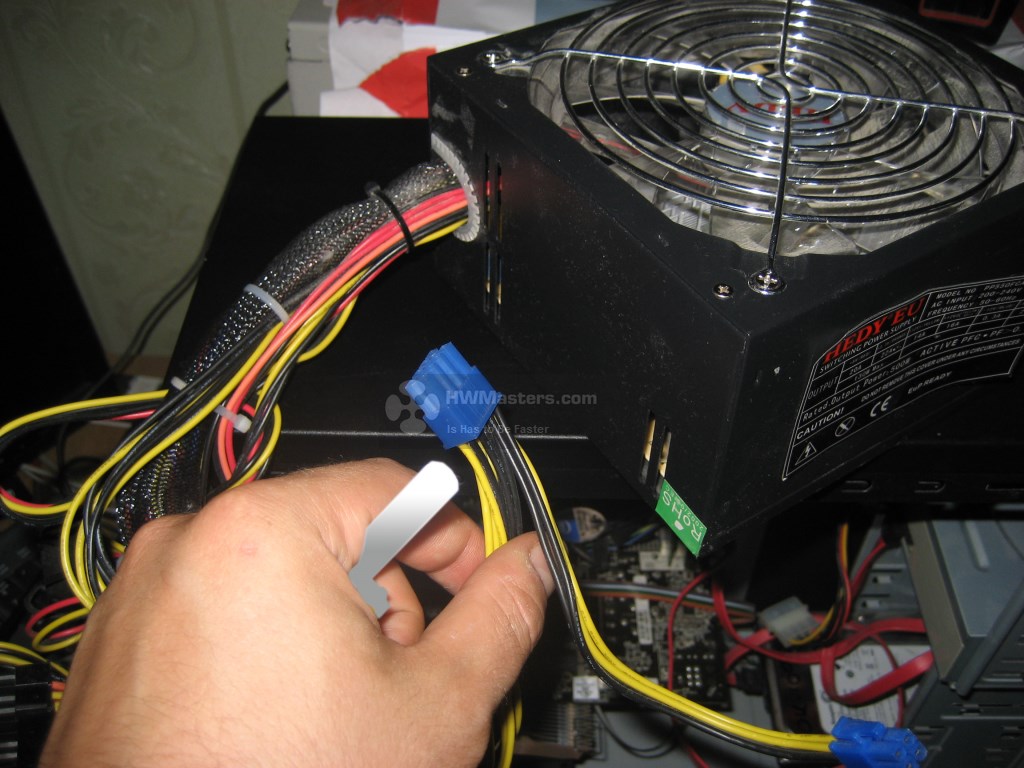

Собственно тут даже комментировать нечего, дело в том, что производитель ~~сука~~ HEDY забыл указать мощность по четырем остальным линиям. В принципе тут даже и указывать нечего, что за блок питания с 4-жильным разъемом под МП, 6-жильным разъемом для видео карты и 14-16 амперами соответственно )).

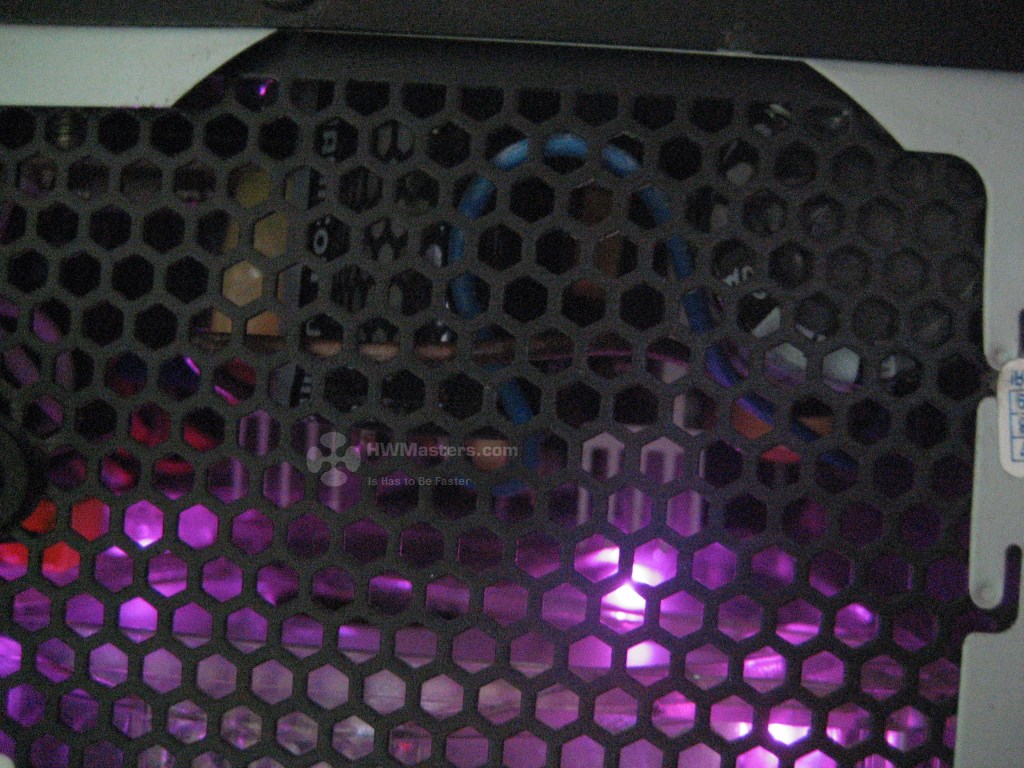

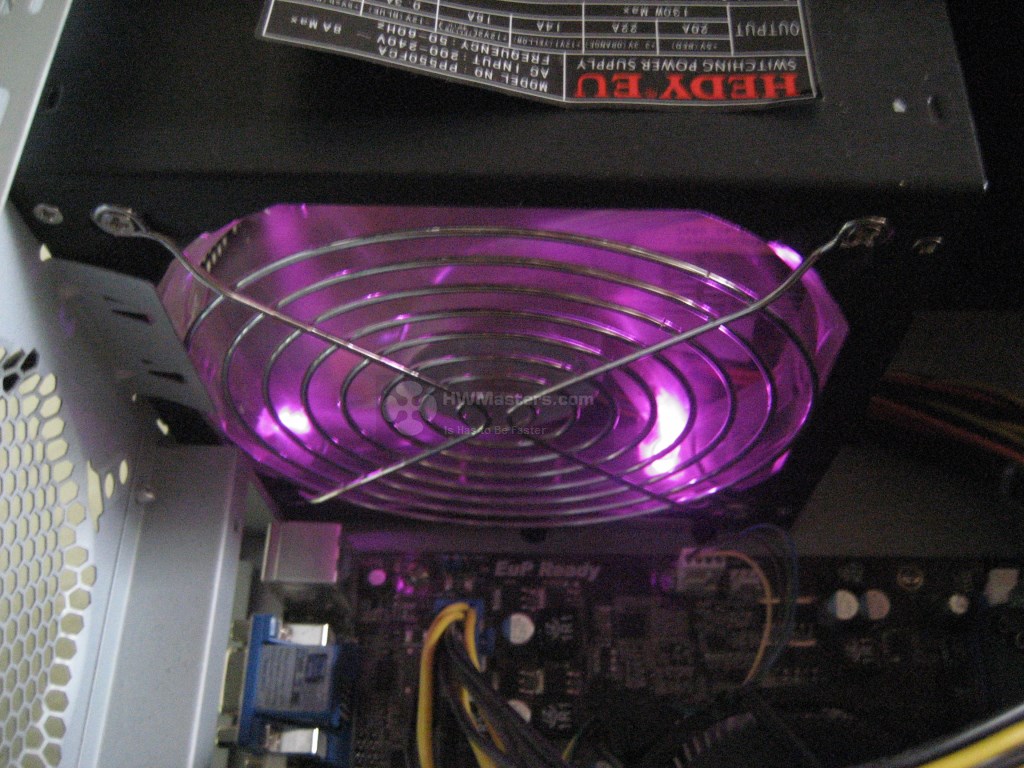

Если Вам всё же нравятся всякие светящиеся фонарики, то дальше можете не читать, потому что светодиоды у питальника есть.

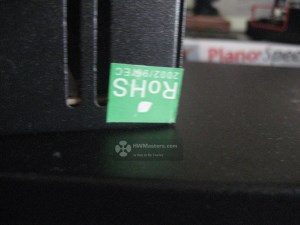

ROHS - такая странная наклейка, аналог ГОСТ в союзе, потому что в РФ гост уже не густой. Дело в том, что сначала под эгидой ~~ГОСТА~~ ROHSa, в связи с дефицитом цветных металлов в китае и мире в принципе, перешли на безсвинцовые припои, как сейчас помню, в детсве каждый школьник считал своей обязанностью выплавить из аккумулятора, найденного на улице, себе кОстет (потому, что кость, как-то пофигу на копирайт французов) или амулет Сектор Газа... или ещё что-нибудь веселое, например снаряд для самопала.

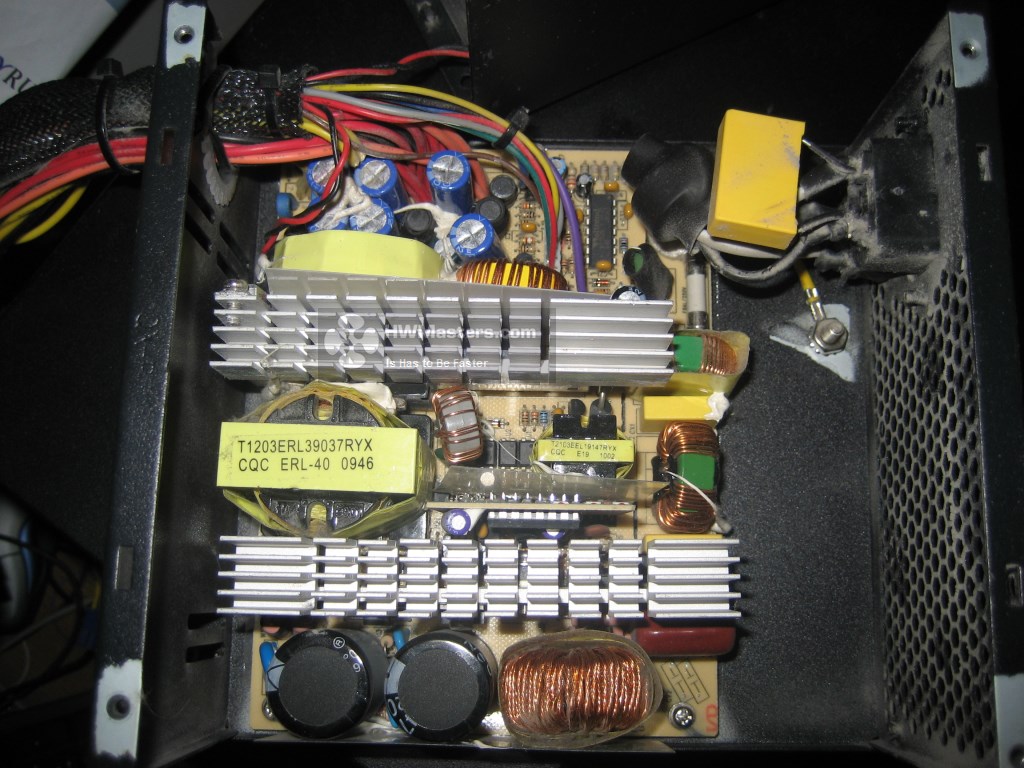

Итак пациент по вскрытию оказался, чем-то средним между Codegen и Realpower . Два высоковольтных конденсатора, кстати на 200 вольт ()! При том, что питание предполагалось 200-240 вольт, просто в РФ, бывает в розетке и все 270 и даже 420 .

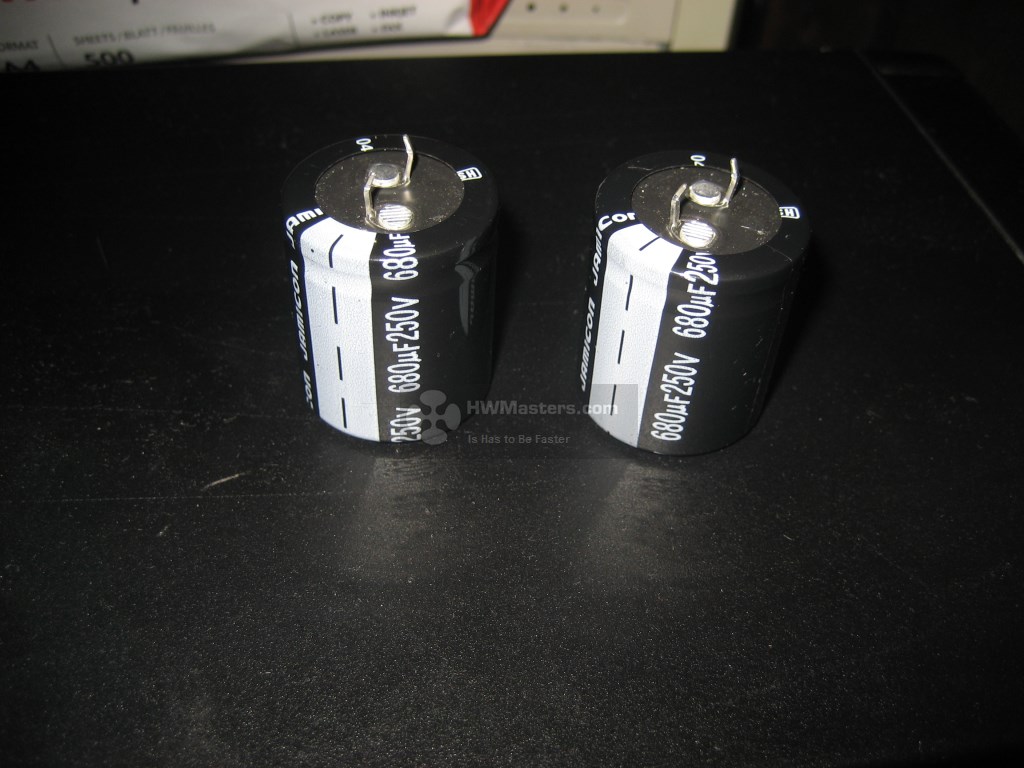

В итоге, если эта система не сгорела за некоторое количество времени, будем считать что с переменным током в помещении где был установлен этот ПК - всё впорядке. Поэтому меняем "бочонки" на бочки по жирней.

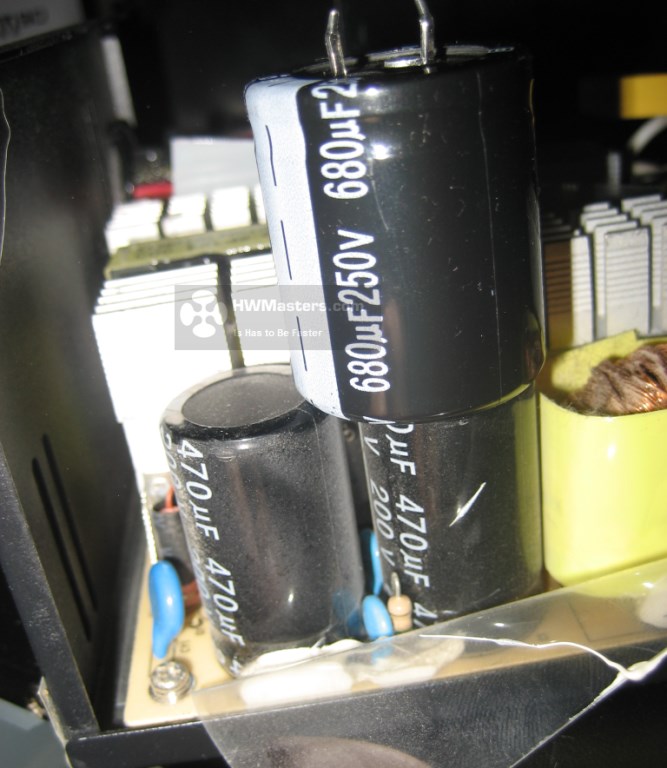

Как видно, сразу возникает проблемка - не встанут, поэтому я нашёл "где-то", убитый удлинитель на 5 вилок, и оттуда вырезал нужные сантиметры проводов. Так чем больше сечение провода, тем лучше. После отпайки старых емкостей, новые были посажены на провода и приклеены с помощью термо-пистолета на корпус, контакты были также обработаны клеем.

Запуск чуда техники

Система:
Intel Core i5 650;
AsRock H67M;
Gigabyte HD 5770.

В итоге свист, писк и треск стал не слышен, остался только небольшой гул крыльчатки. Напряжения по линиям +12,+5 и +3.3 выровнились, в частности, по линии +12, после прогона OCCT (GPU DX11), вольтаж в биос и по факту, по "желтым" проводам пришел в норму (11.848 - 11.972, вместо 12.3).

Заключение

Обращайте пожалуйста особое внимание на блок питания при покупке ПК. А ХЭДИ после доработки, должен проработать как минимум 3-4 года без проблем.
Данный блок, является чистой воды "подделкой" на популярные и качественные бренды.

Автор: Селиверстов Ю.В. aKa YURBAN
