Программный тюнинг видеокарты на примере GTX 460 и HD 5770

Видео адаптеры Palit GTX 460 и XFX HD 5770 я выбрал не случайно, дело в том, что эти карты легко поддаются модификации без помощи паяльника и прочих средств. Хочу заметить что далеко не на всех видео картах удасться произвести нижеследующие манипуляции, в основом, карты нижнего ценового диапазона имеют меньше возможностей для программного воздействия.

Первым делом хочу рассказать про XFX HD 5770 (HD-577A-ZNFC).

Программная модификация XFX Radeon HD 5770 (HD-577A-ZNFC)

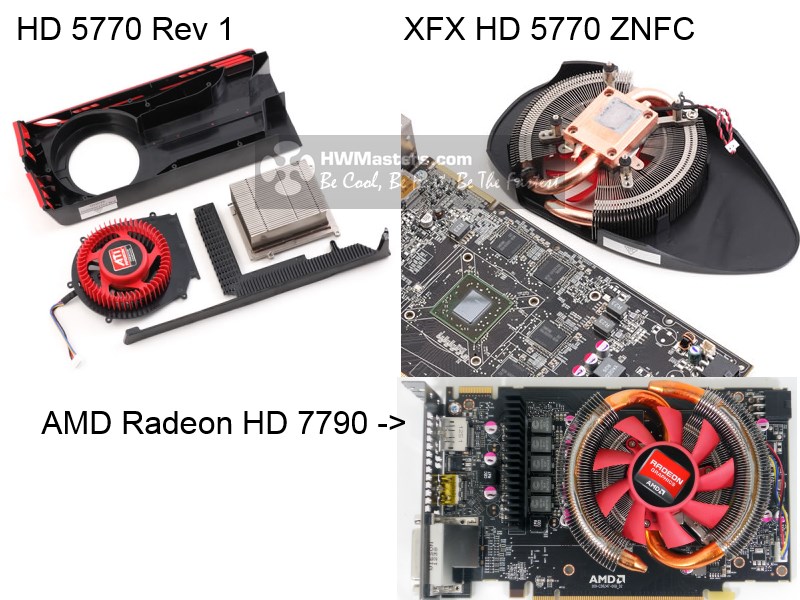

Данный адаптер отличается, от первой модели, производителя XFX, - компоновкой и расположением элементов на плате (чип сдвинут вправо) и более эффективной системой охлаждения на тепловых трубках, кстати хочу заметить, что на большинстве видео карт на чипе Bonaire (HD 7790) установленна точно такая же СО!

Зачем модифицировать HD 5770?

На родном BIOS мне так и не удалось нормально настроить обороты вентилятора, сложилось ощущение что драйвер просто загружает свои настройки вместо тех, что прописаны в BIOS, однако при этом, когда температура чипа становиться равной максимальной (tMax BIOS), вентилятор резко переключается на 100%.

Для тонкой настройки XFX HD 5770-ZNFC нам потребуется Radeon Bios Flash Pack (RBF). Также нам потребуется BIOS от HD 6770 того же производителя.

Биос для перешивки XFX HD 5770-ZNFC 1GB GDDR5 в HD 6770 1GB GDDR5

XFX.HD5770-ZNFC_to_HD6770.7z

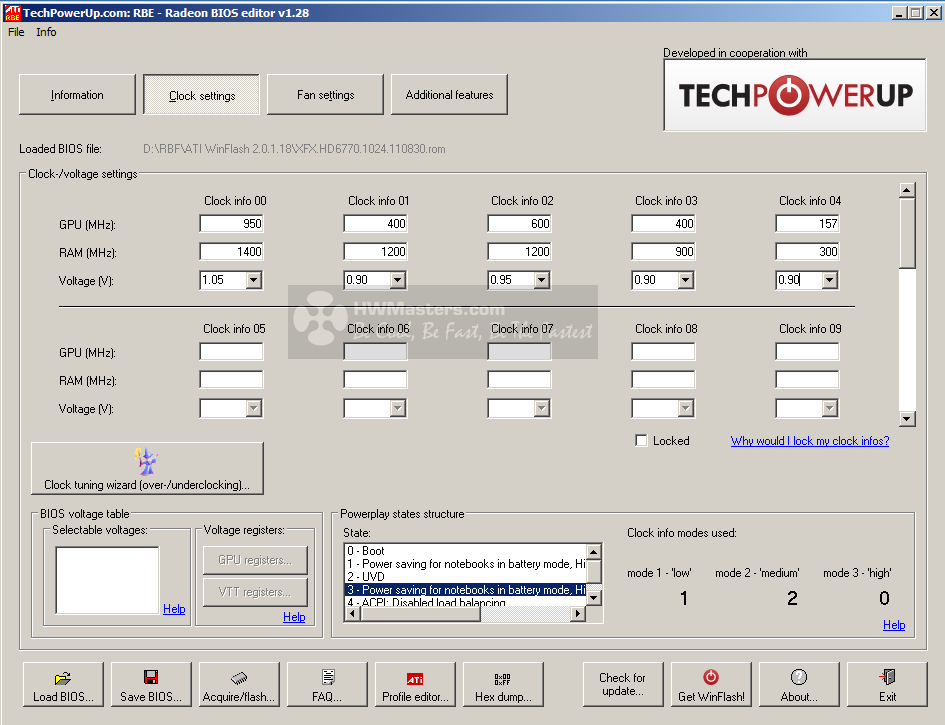

Распаковываем архив с RBF и с прошивкой XFX.HD5770-ZNFC_to_HD6770.7z, открываем утилиту Radeon Bios Editor (RBE), затем открываем BIOS-файл из архива.
Для себя я отредактировал только: напряжение для видео процессора и поднял частоты на 100 и 200 мГц для процессора и памяти соответственно (профиль ClockInfo 00).

Таким образом для всех профилей, я понизил напряжение видео чипа на 0.05 вольта. Так как возможно не всем пользователям подойдут такие параметры, которые подошли для меня, то я оставил в архиве и оригинальный образ BIOS (XFX.HD5770-ZNFC_to_HD6770.rom).

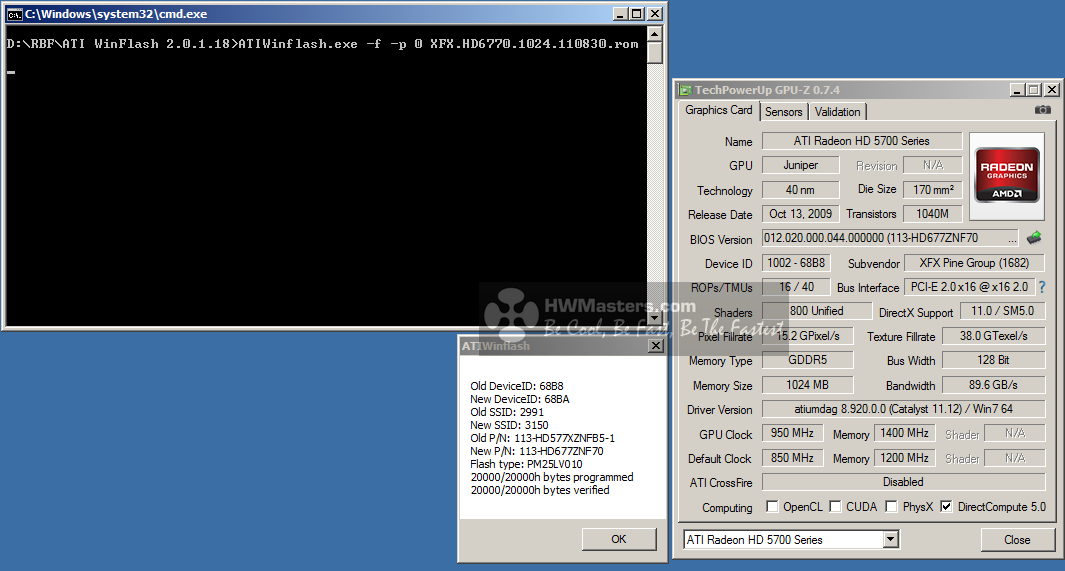

Остальные параметры я менять не стал. Для прошивки я использовал утилиту ATI WinFlash 2.0.1.18, предварительно создав файл с расщирением bat (не знаете как?! тогда читайте статью ..гид по настройке Windows 7). Далее в .bat файл пишем следующее выражение: ATIWinflash.exe -f -p 0 6770_tunned.rom. После выполнения файла, вы должны увидеть примерно следующее (ниже), заодно забыл сказать что файлы .rom из архива должны лежать в папке с WinFlash .

На предложение от программы на перезагрузку, уверенно соглашаемся, после перезапуска ждем пока установятся драйверы, и перезагружаемся снова. Кстати драйверы от 5770 также подходят к 6770, так что сносить старые (Catalyst 11.12) не рекомендую.

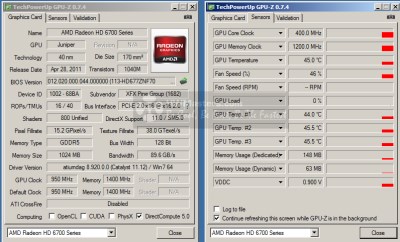

Перешитая Radeon HD 5770 в HD 6770 GPU-z

Итак после модификации HD 5770 от XFX мы получили: более высокие частоты, более низкое напряжение, нормальный режим работы вентилятора и прочие приятные мелочи от HD 6770 такие как: UVD3, HDMI 1.4 и вывод 3D через HDMI .
