Ремонт Radeon HD 4870x2 от Gigabyte

Дата публикации: 18.10.2012

GIGABYTE GV-R487X2-2GH-B

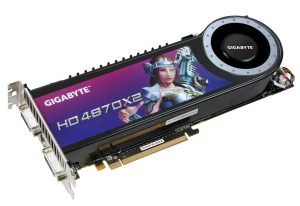

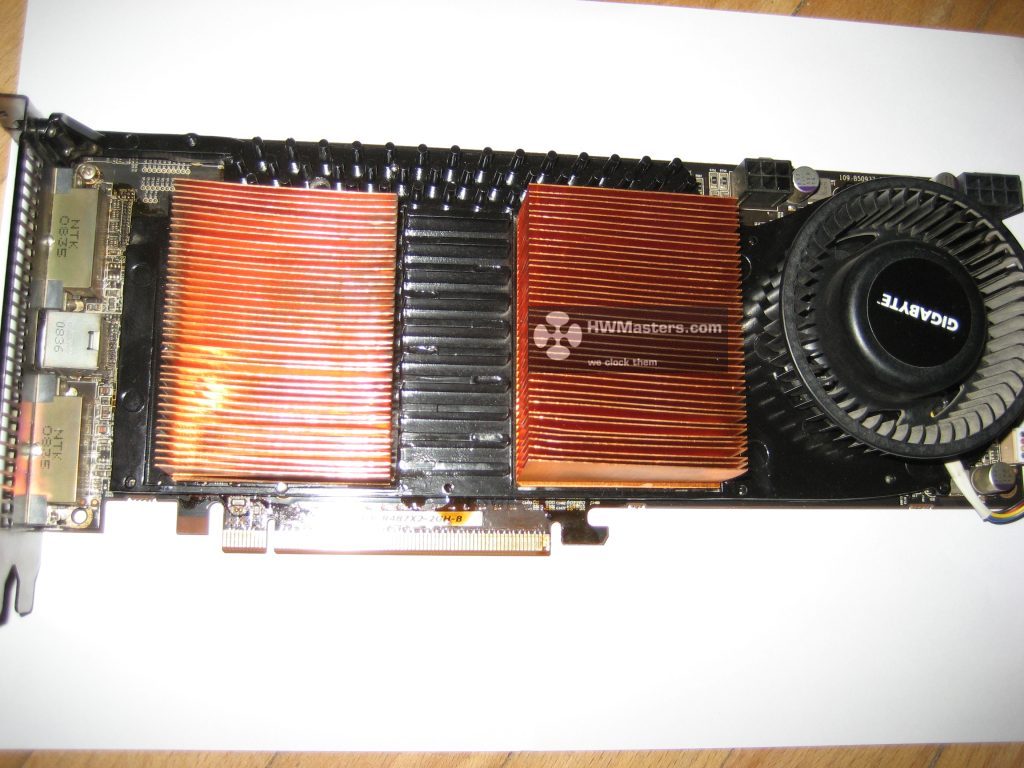

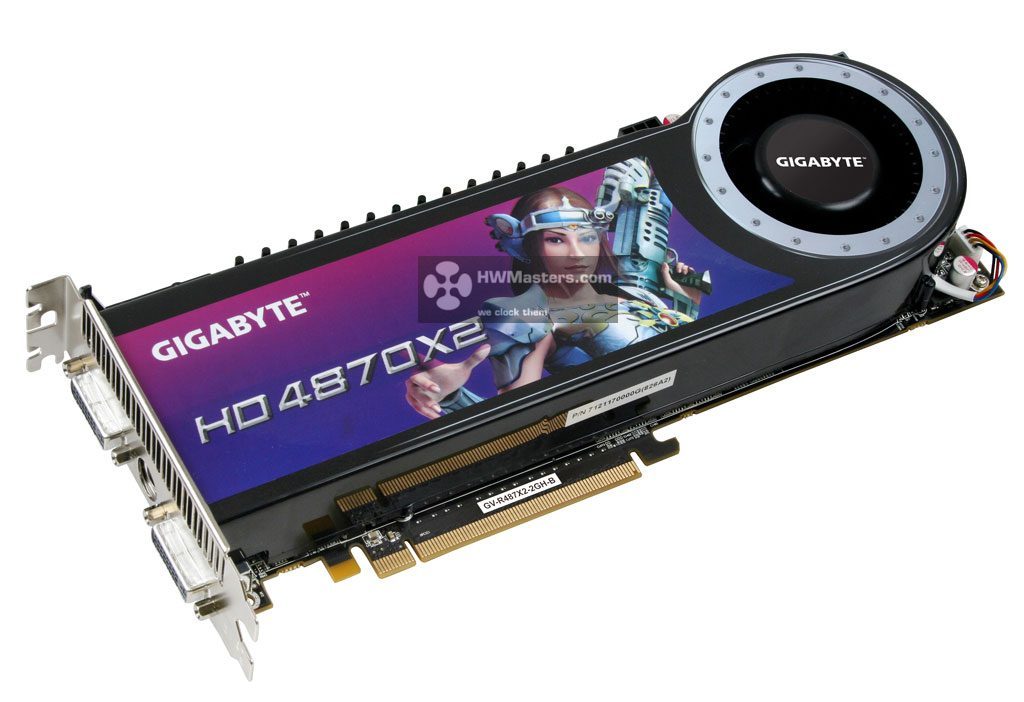

Gigabyte Radeon HD 4870X2 2GB

Один из знакомых обратился ко мне с проблемой неработоспособности своей видеокарты 4870X2.
Проблема: после многочасовой заточки в Call of Duty, на следующий день видео карта не включилась.
Как утверждал "заказчик" видео карта, судя по мониторингу датчиков, не нагревалась выше 53 градусов цельсия.

Почти труп

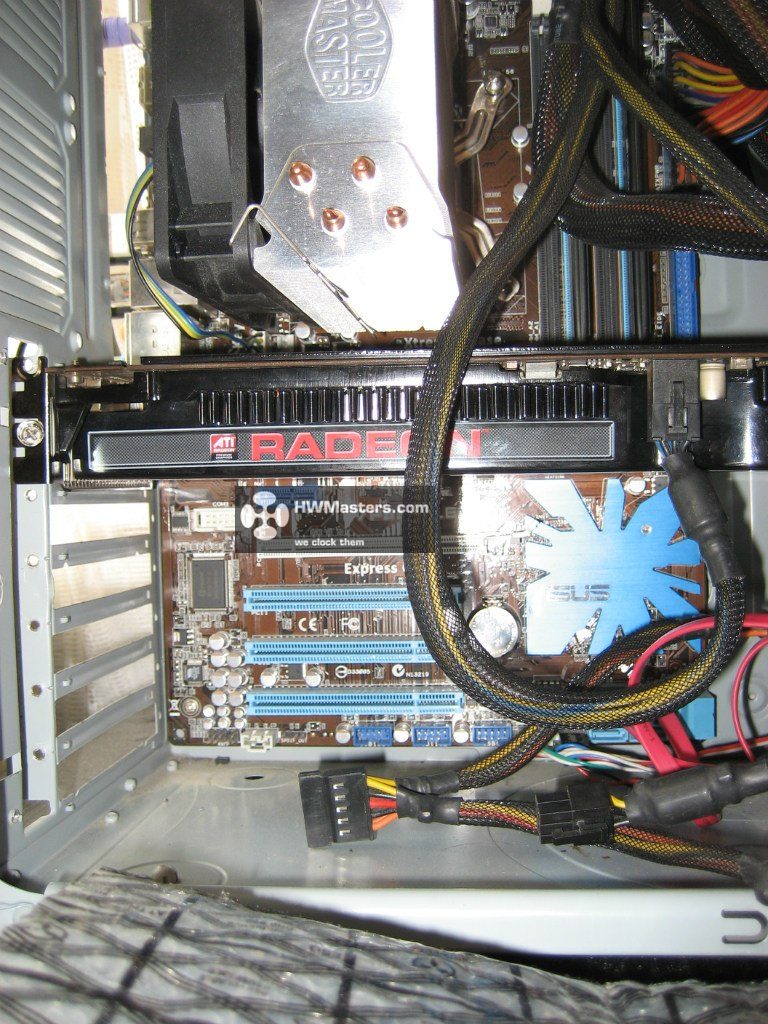

Установив двухголового монстра в системный блок и замерив напряжения видео чипа и видео памяти я не нашёл никаких отклонений.

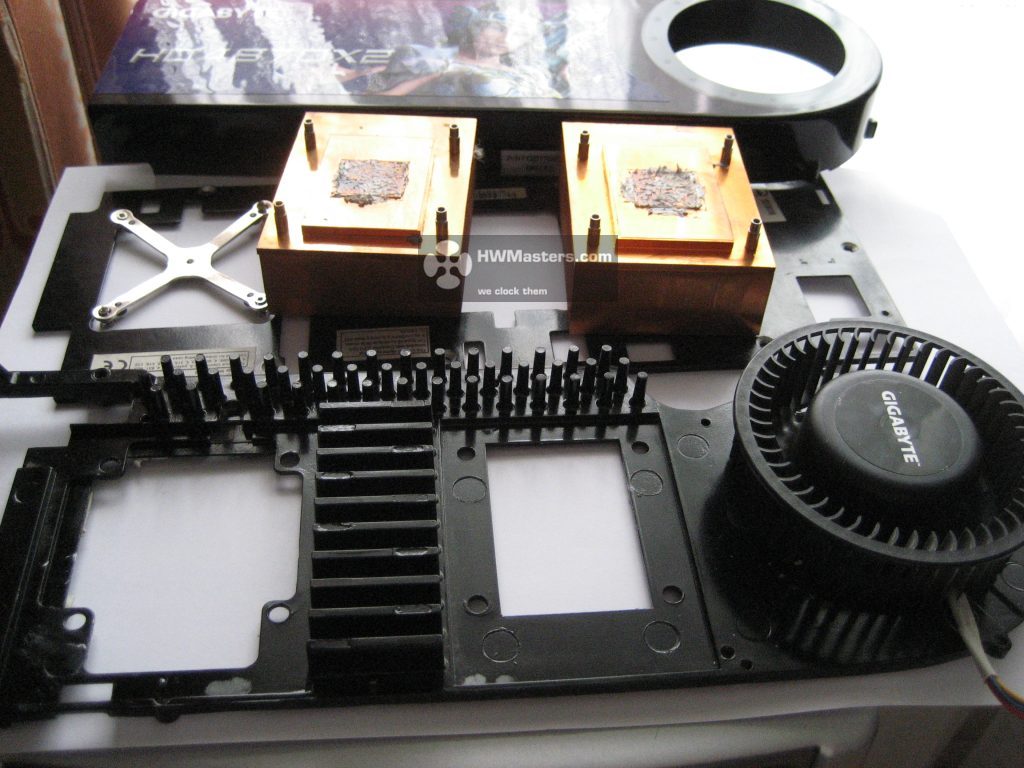

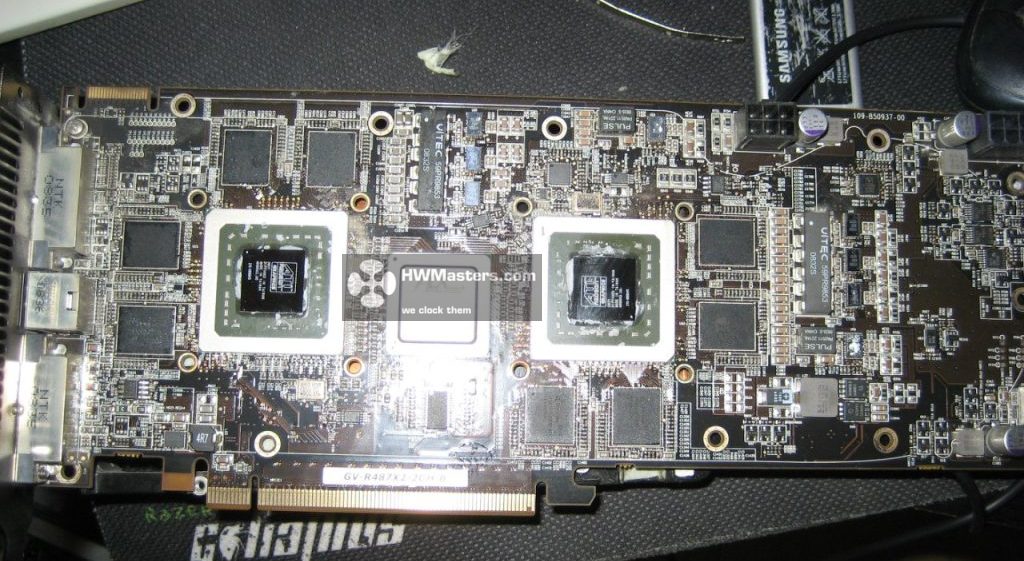

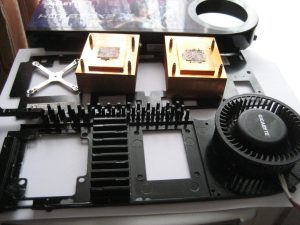

Поэтому решил прогреть 2 чипа R700 и мост PLX, предварительно демонтировав систему охлаждения.

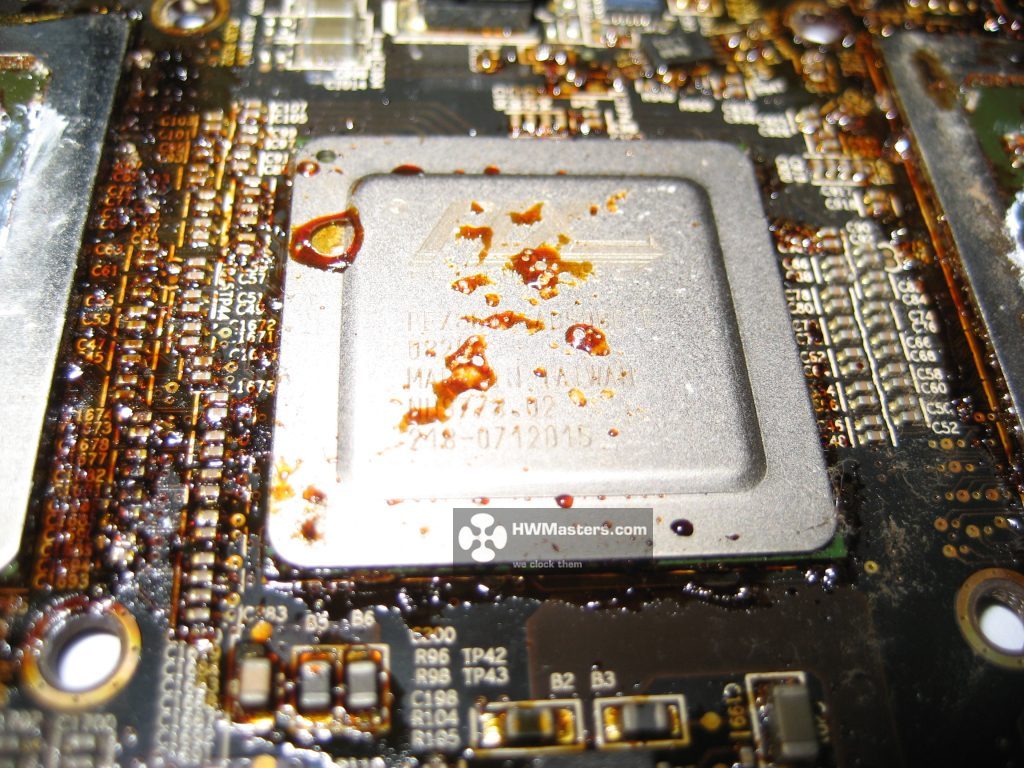

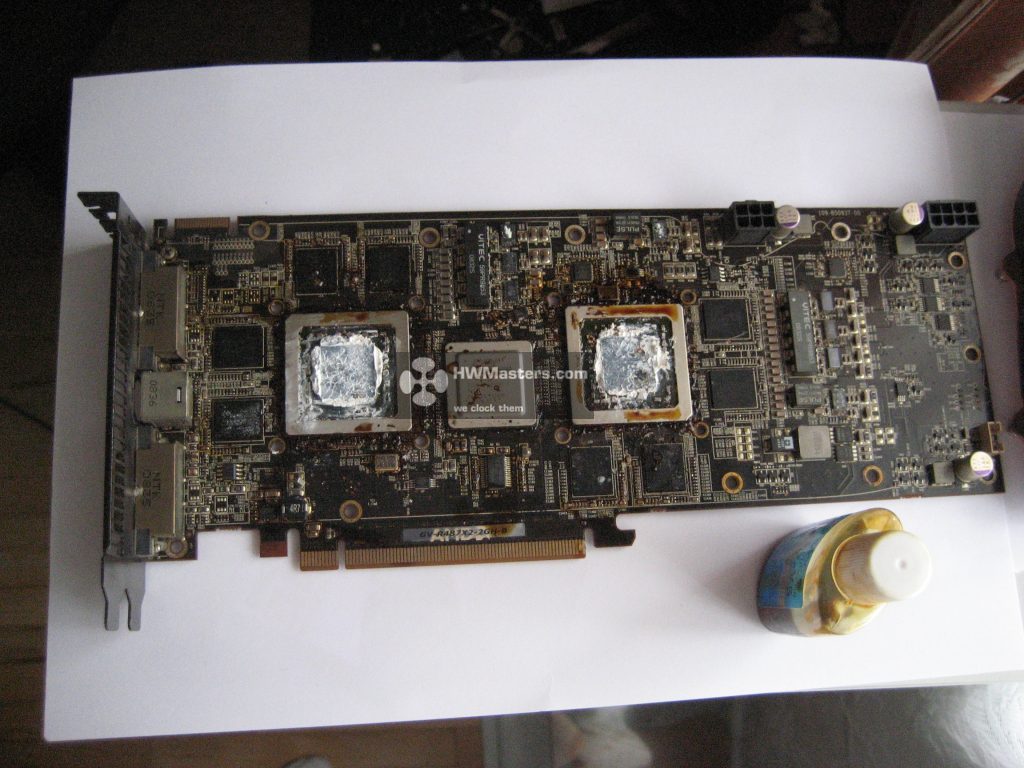

Прогрев Afterparty

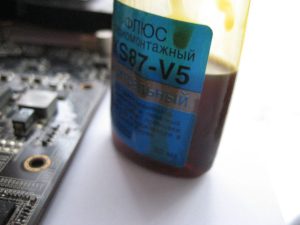

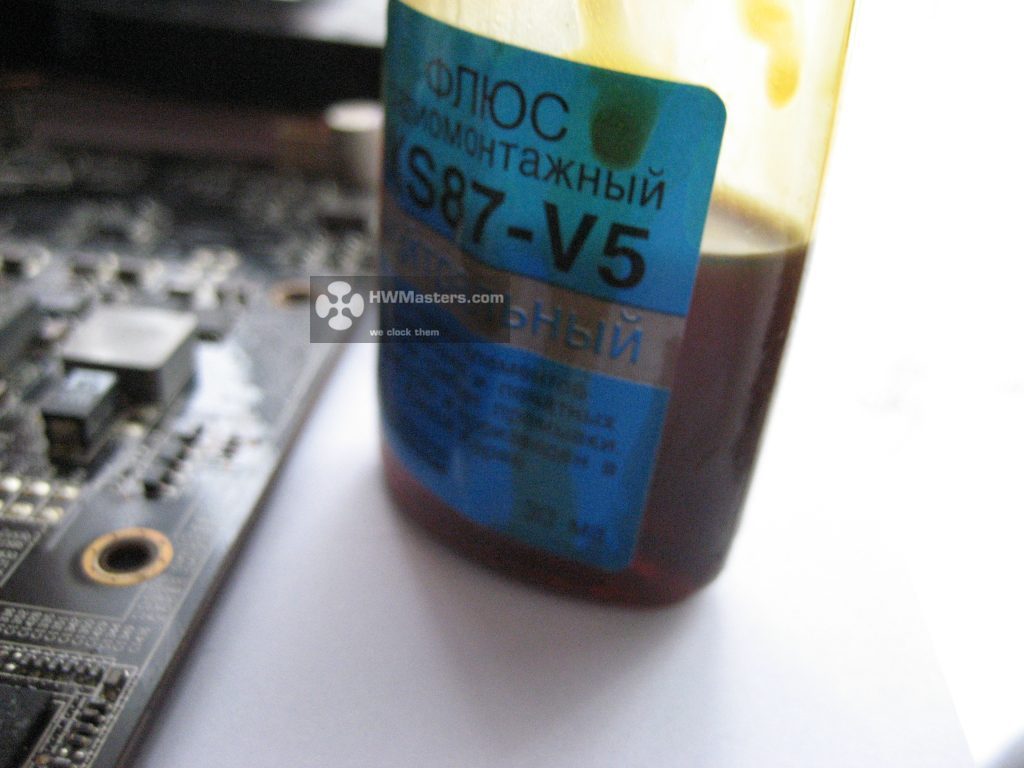

Для прогрева я использовал стандартный радиомонтажный флюс KS87-V5, произведенный в южной Корее и расфасованный в России.
Он не требует промывки и очистки что для меня является приоритетным и очень важным моментом + он нейтральный и не вызывает замыкания контактов.

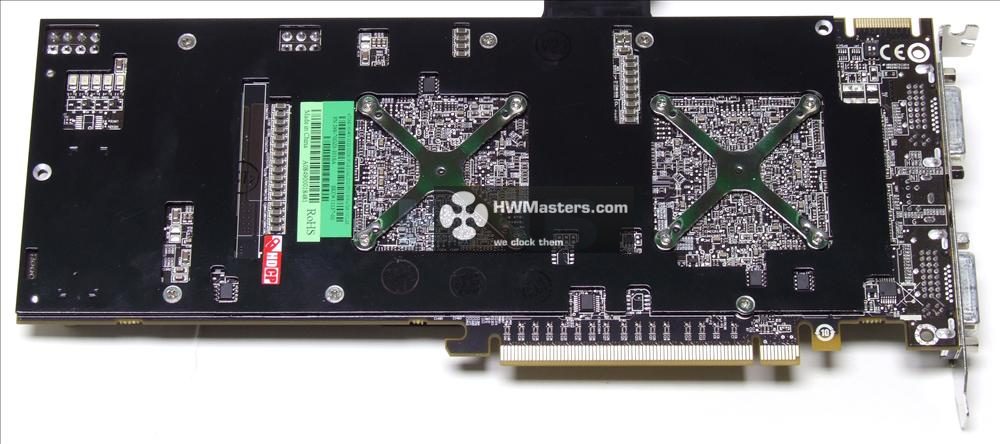

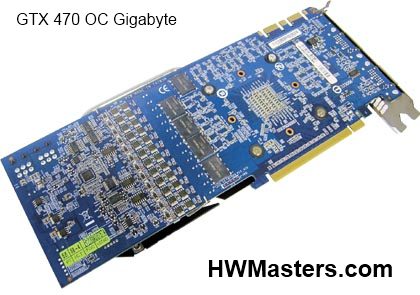

Как видно по последней фотографии, система питания выглядит мягко говоря не серьёзно. Особенно если сравнивать с GTX 470 от той же Gigabyte.

При прогреве я остановился на температуре в 225 градусов снизу и сверху платы. На это дело выделил 19 минут (от 30..100 и от 100..225 + остывание без форсирования).

После сауны

Установив на место систему охлаждения, нанеся на все элементы платы, контактирующие с радиаторами слой термопасты КПТ-8, я снова водрузил карту в графический слот.

После нажатия кнопки на системном блоке система успешно загрузилась. Прогнав пару тестов я решил что всё впорядке и на следующий день вернул карту владельцу.

Спустя месяц

После месяца игры в Call of Duty, одного маленького хулигана, карта опять "поплыла"...

Начинаем по новой, проверяем всё от напряжений до температур. Программный мониторинг датчиков показывает 53-55 градусов в обычной игровой нагрузке. Проверяем пальцем плату - "ой, чуть не ошпарился". Снимаем СО, прогреваем с 2х сторон, убираем остатки флюса спиртом.

Устанавливаем обратно карту и проверяем на включаемость...включается. Выключаем.

Замена стандартной СО

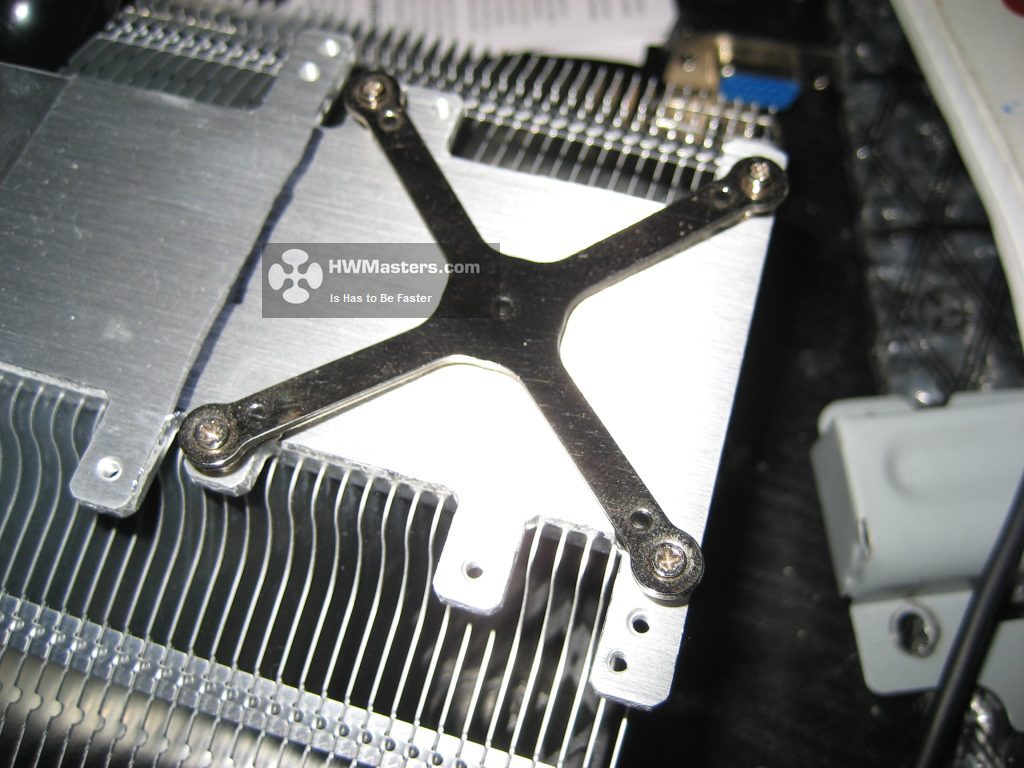

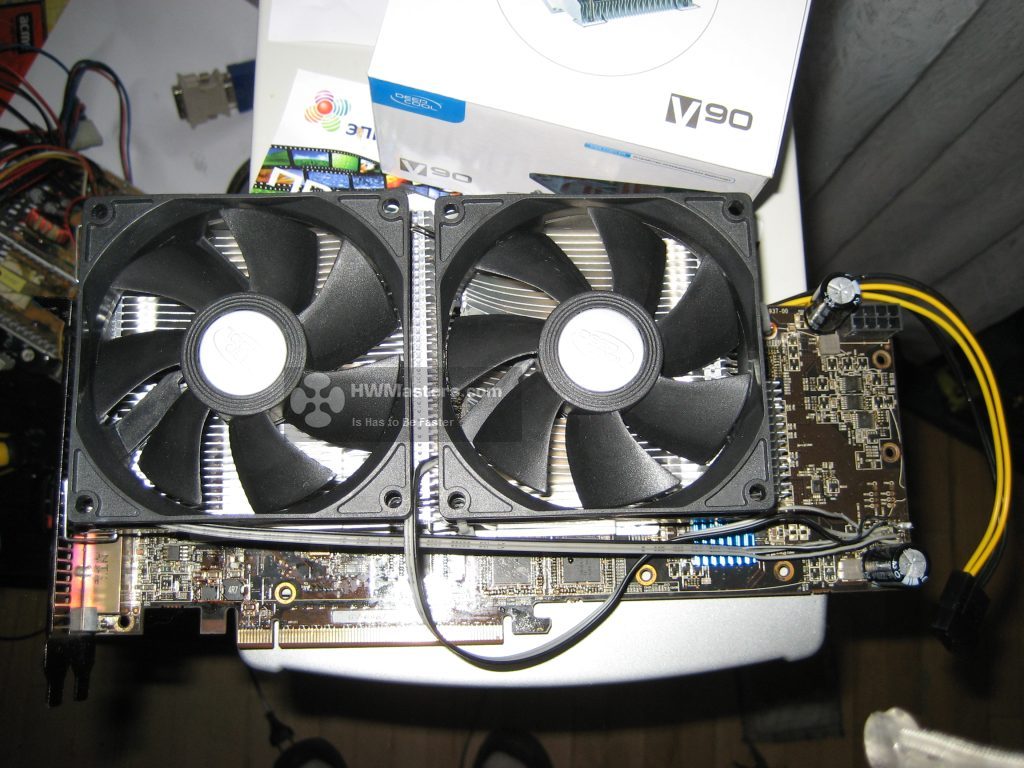

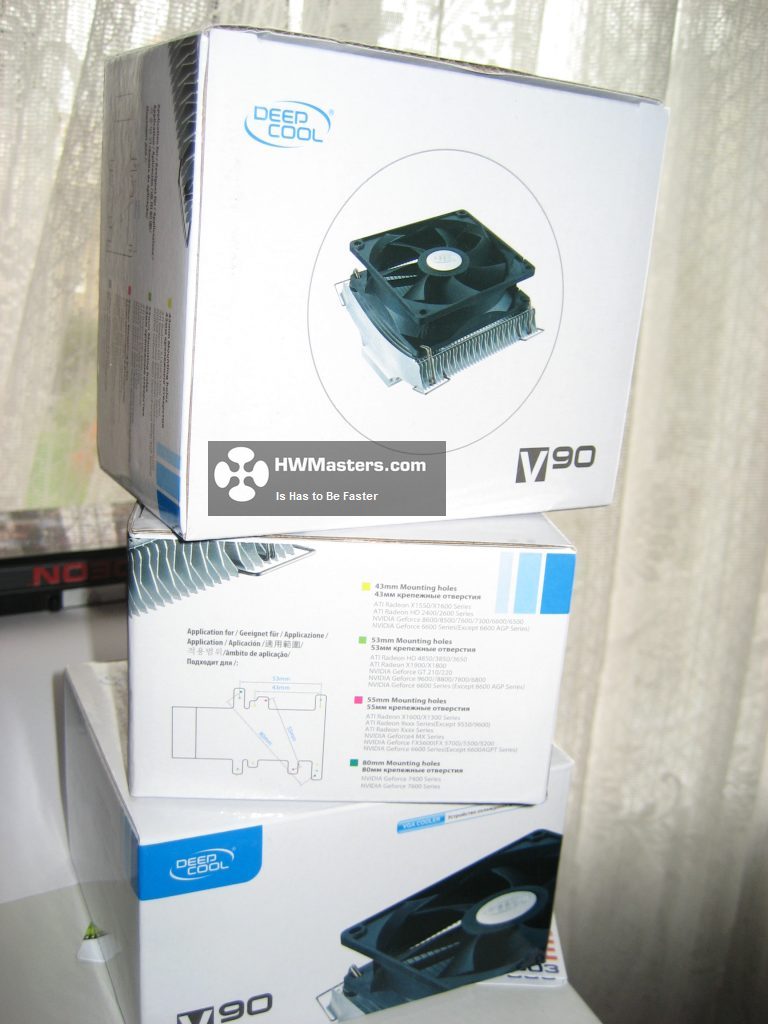

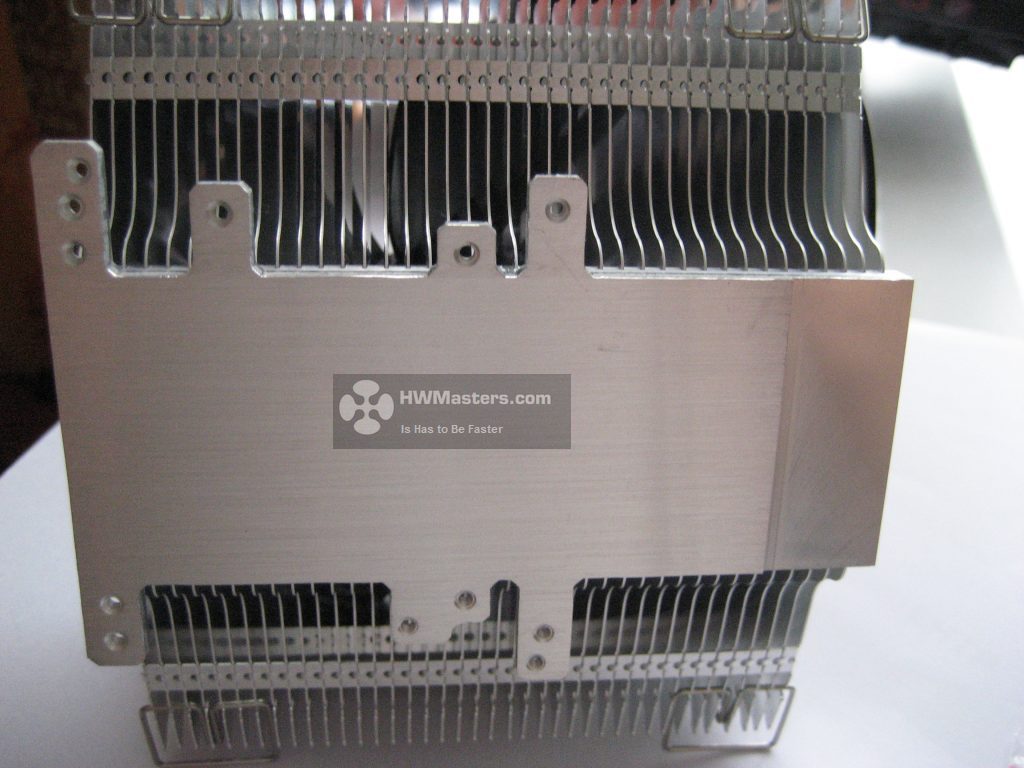

После выбора того что есть на рынке, были куплены алюминиевые кулеры Deep Cool V90.

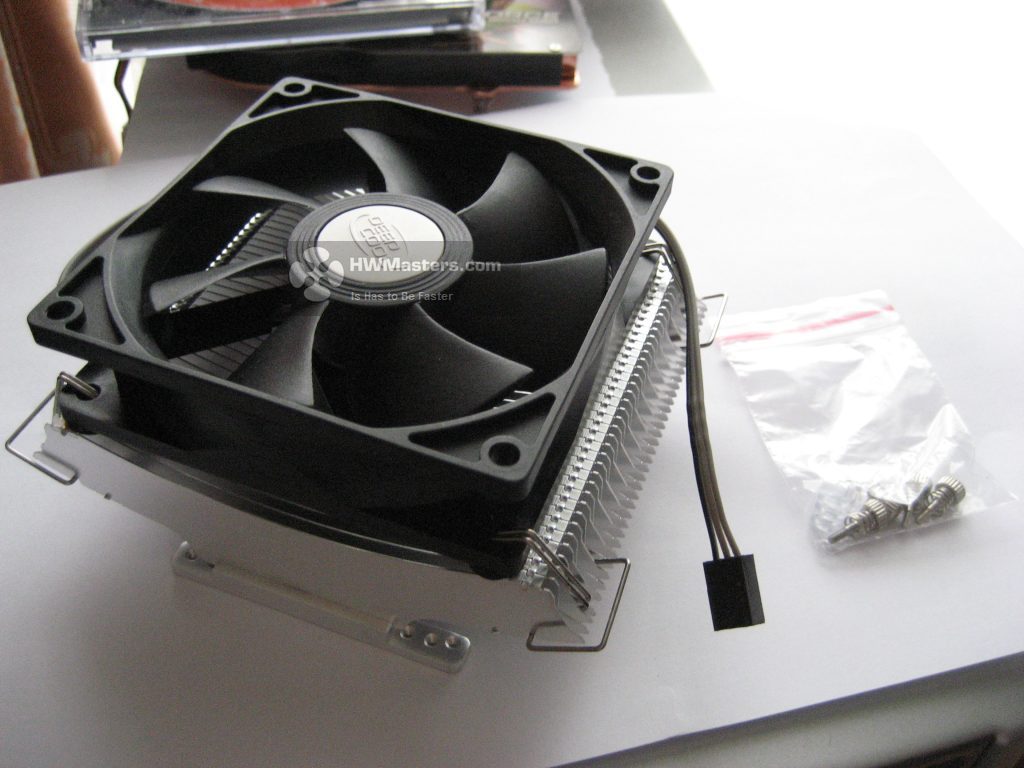

В комплекте с кулером поставляется откровенно плохая термопаста, 4 пластиковых шайбы и 4 шурупа с пружинками.
Термопасту заменил на ту, что была в наличии и под рукой - КПТ-8 наше всё!

Грабли

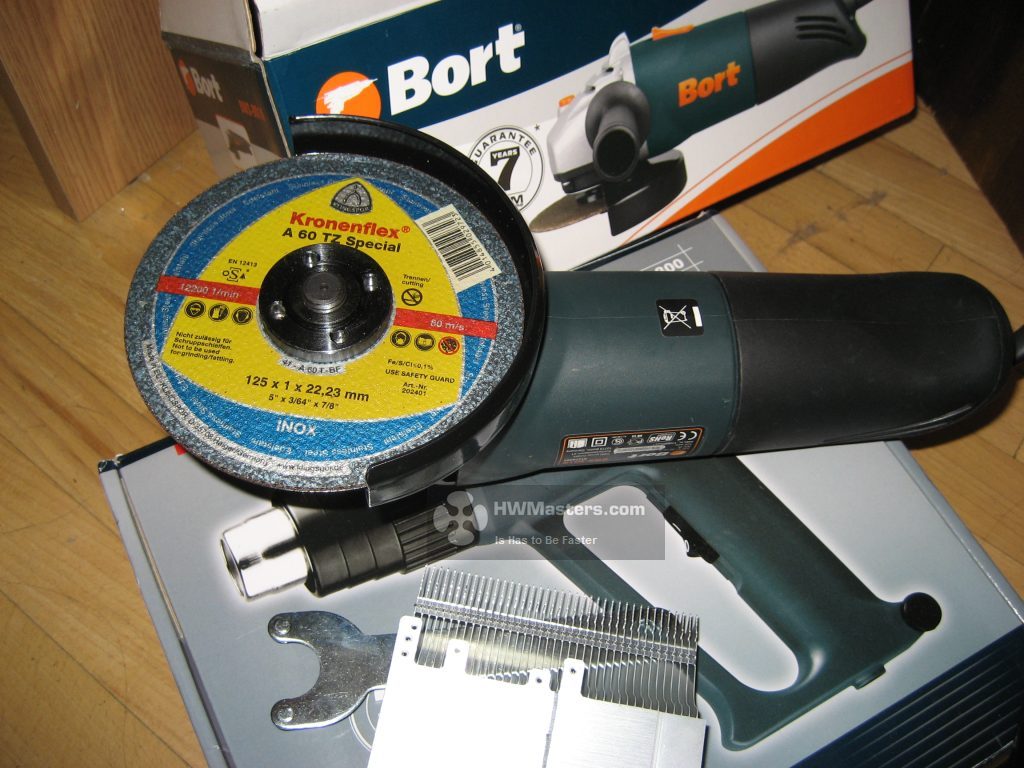

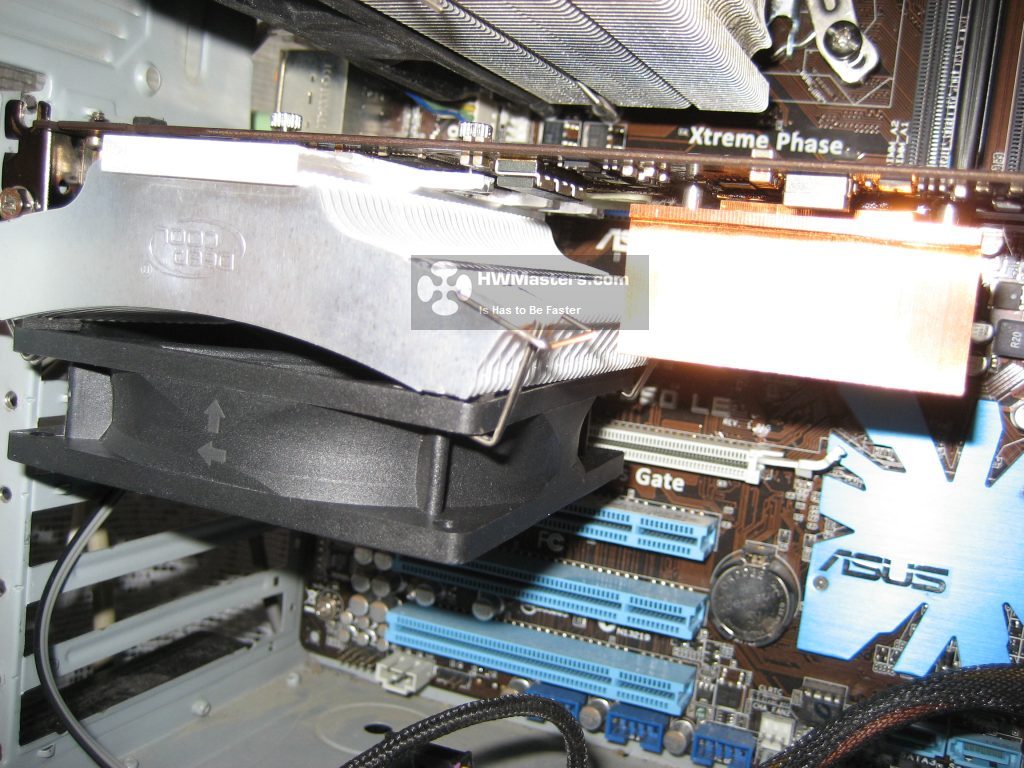

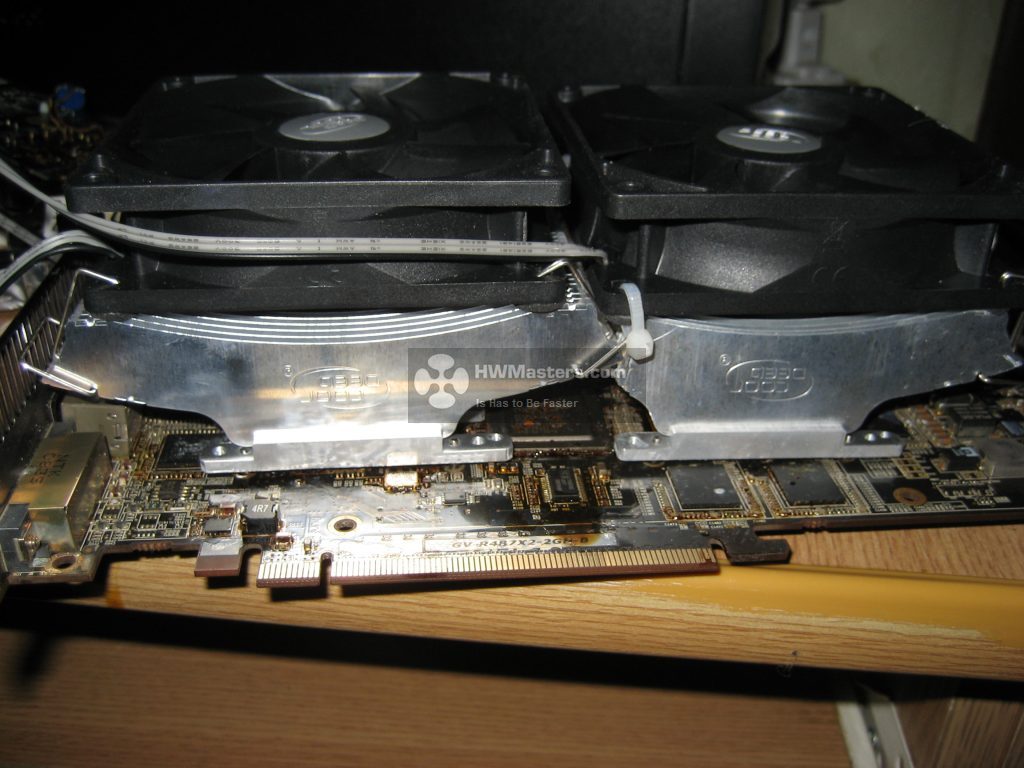

Первая проблема при установке, возникла с близким расположением чипов друг от друга, если первый DC90 встал без проблем, то второй пришлось обрезать турбинкой.
Кроме того мешался вертикально установленный коннектор для 6-пинового провода дополнительного питания. Обычно этот коннектор установлен горизонтально на большинстве видео карт.

Режим, отпаиваем, припаиваем

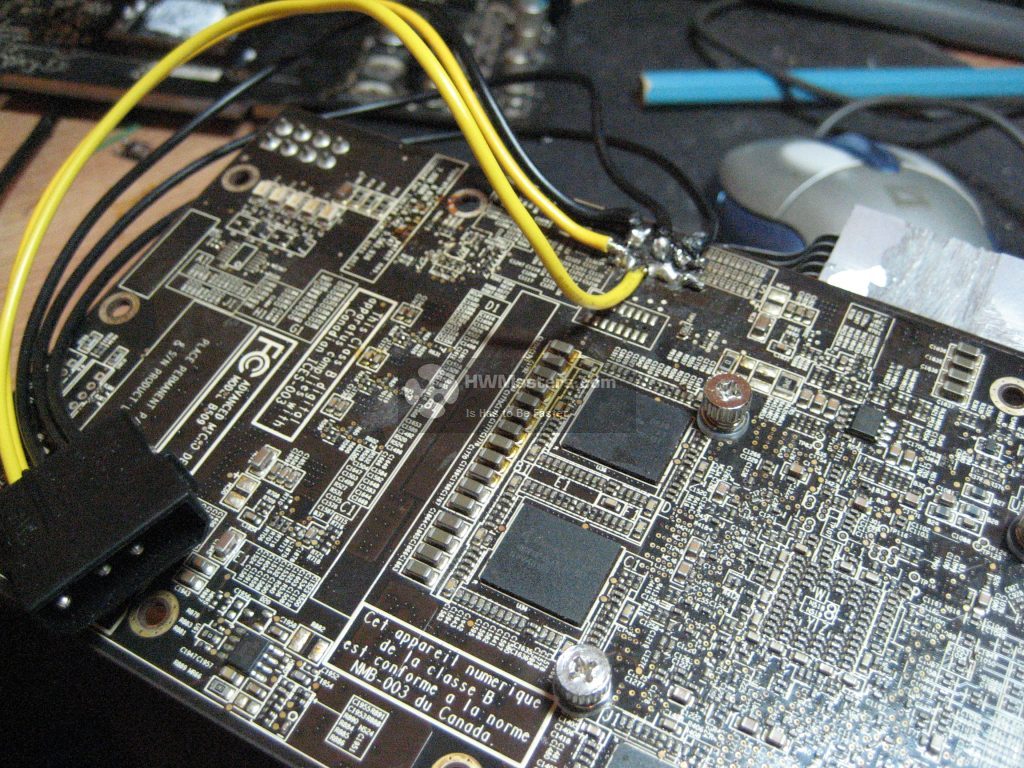

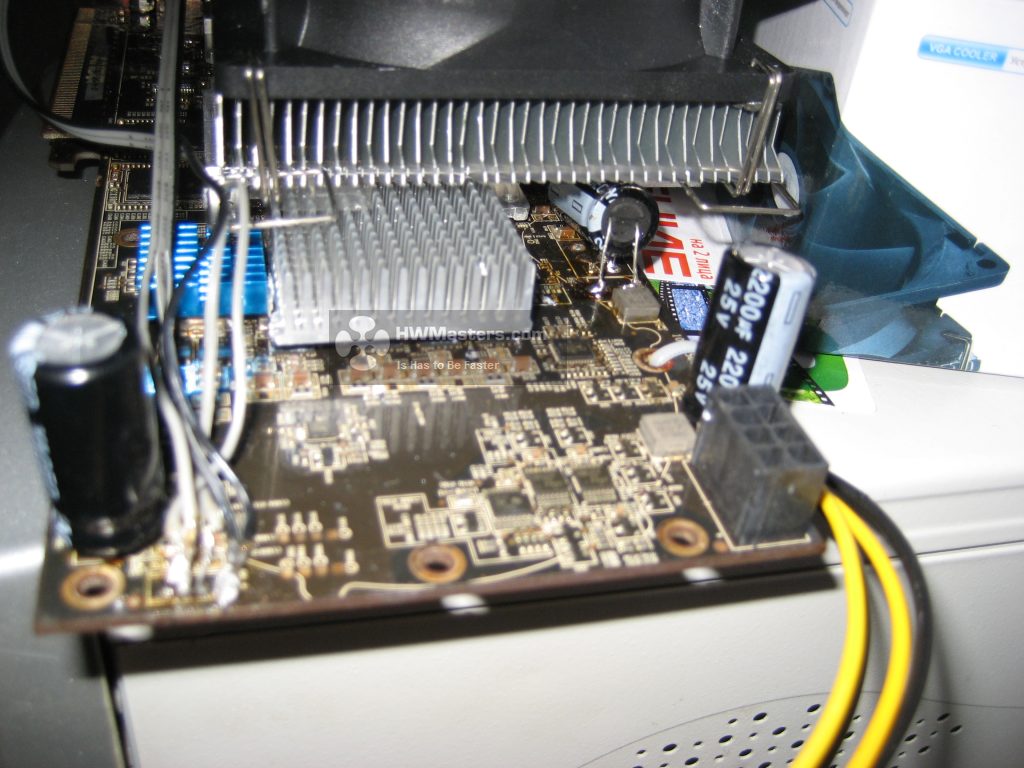

6 пиновый коннектор был заменен на 4-пин Molex коннектор и выведен с задней части платы, кроме того были установлены радиаторы на ШИМы VITEC, конденсаторы на линии +12V были также заменены более качественными.

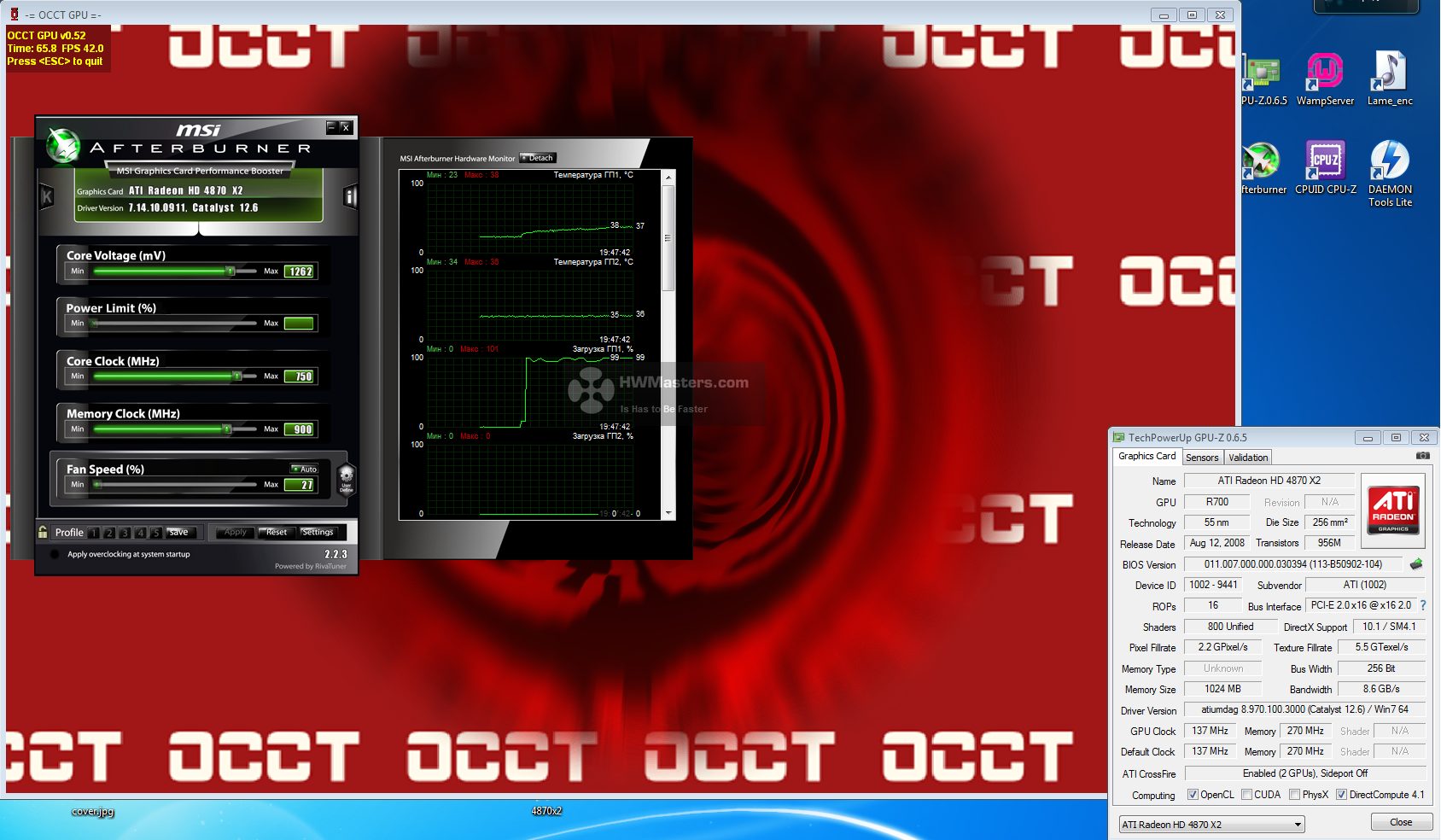

Пробный запуск OCCT - тест стабильности

Проверяем на всякий случай нагрев элементов платы на ощупь.

Работа завершена!
Карта была возвращена владельцу более полу года назад, до сих пор с ним общаемся, периодически интересуюсь работоспособностью - пока всё в норме.
