Edimax BR-6574N обзор и доведение до ума

Дата публикации: 02.04.2013

Европейский производитель, китайская сборка, панель основанная на ASP.NET и стоимость около 1800р. В последнее время на рынок поступает очень много разного рода оборудования, производителей, со временем, становиться всё больше, иногда бывает что черные лошадки выглядят даже лучше признанных качественных брендов.

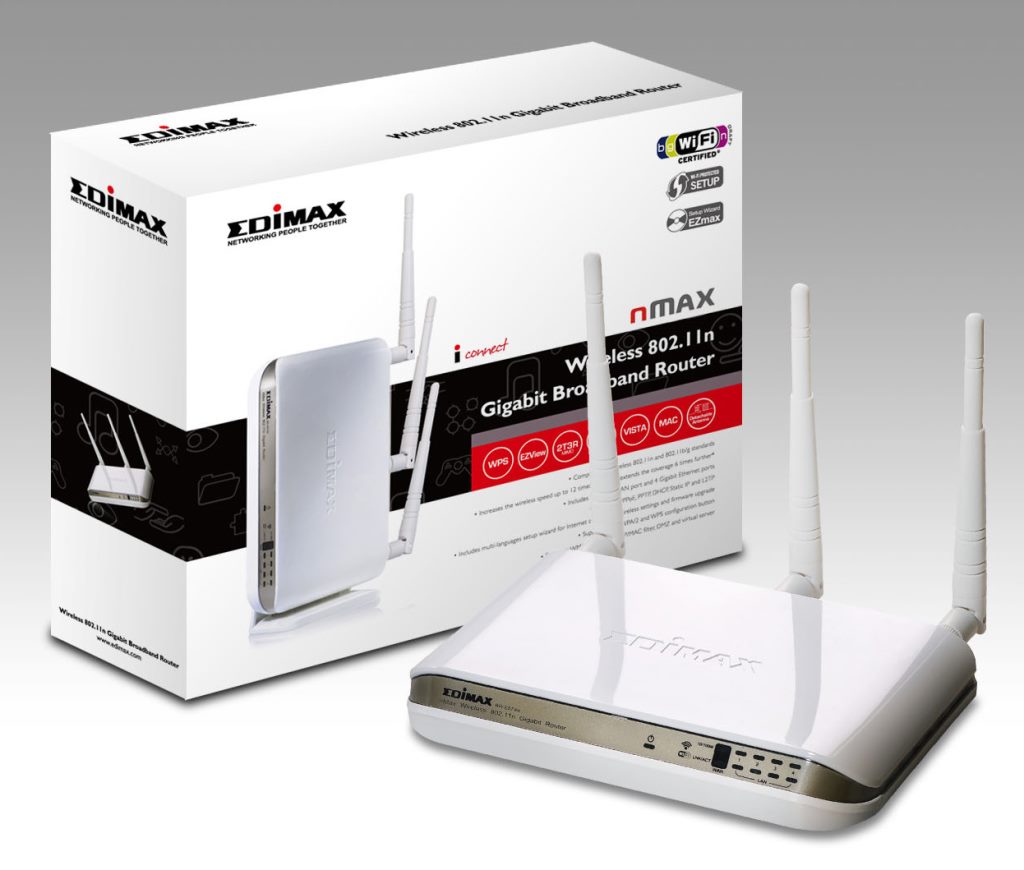

WiFi роутер Edimax BR-6574N комплектация

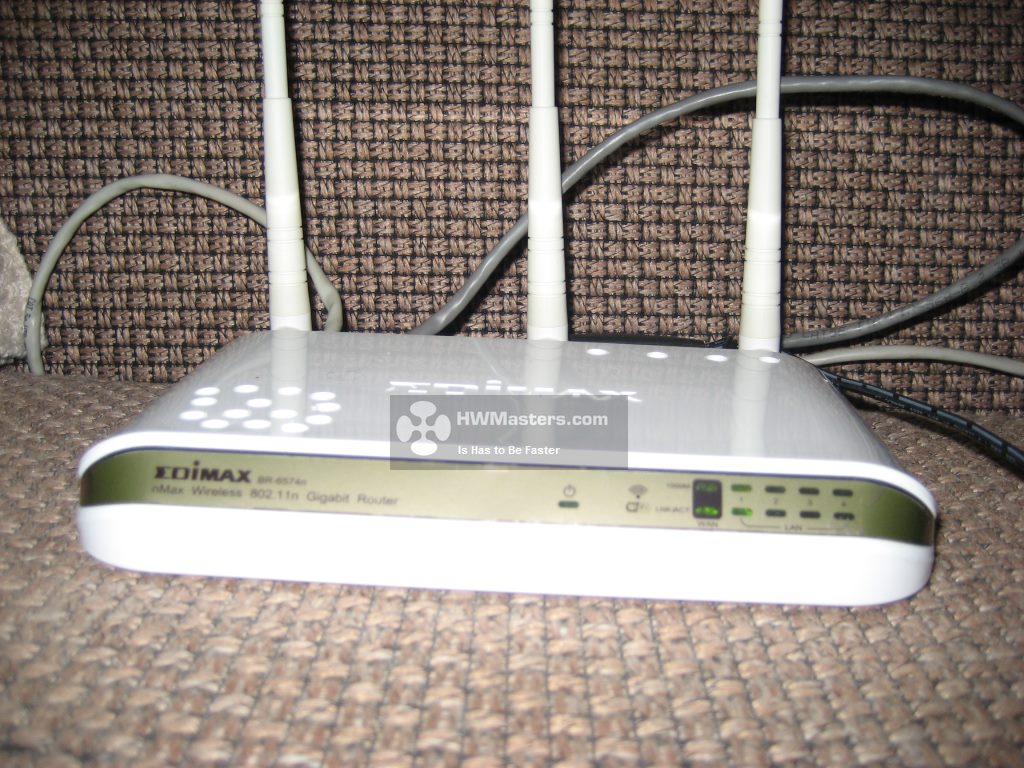

Роутер принадлежит уже ко второй волне производства от Edimax. Стильный эргономичный корпус и приятный дизайн.

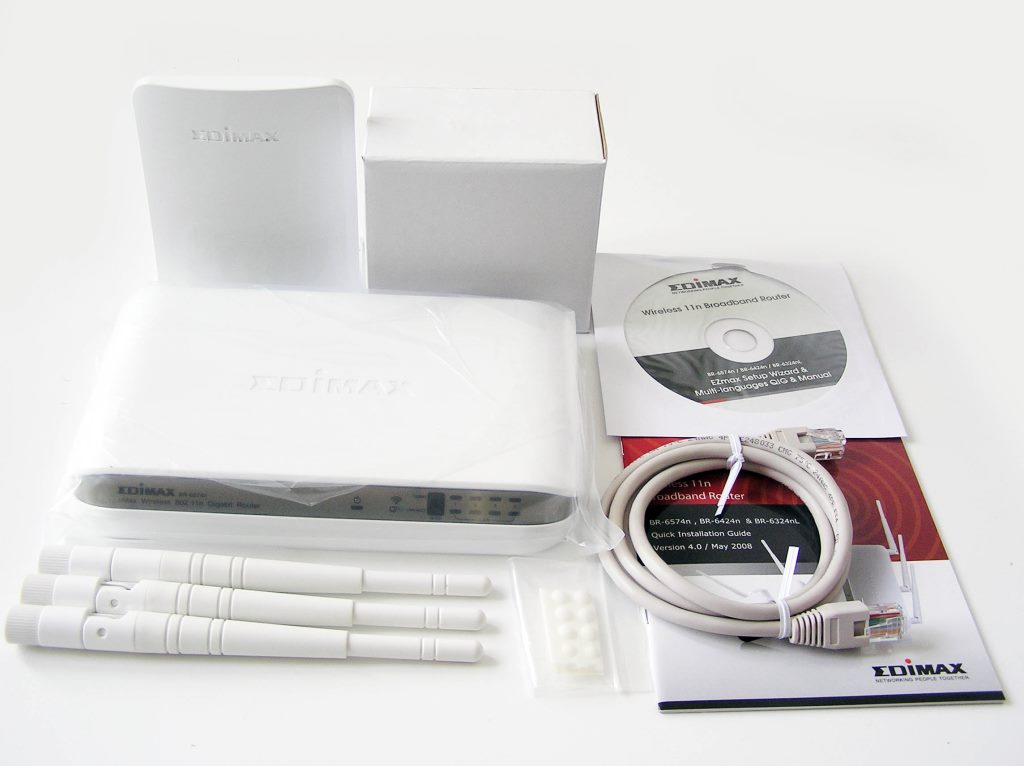

В комплектации к роутеру, помимо стандартного набора, прилагается ещё крепление для установки на плоскую горизонтальную поверхность. Настройка роутера осуществляется через Веб-интерфейс, для этого достаточно подключить сетевой кабель в один из четырех портов LAN. По умолчанию адрес для настройки роутера: http://192.168.2.1 (пароль: 1234, имя: admin).

BR-6574N характеристики

Cтандарты: 802.11b/g/n (скорость до 300 Мбит/с)
Встроенные порты: 1WAN+4LAN стандарта Gigabit Ethernet 10/100/1000 Мбит/с
Мультиязычная панель управление (втч на Русском)
Поддерживает систему управления Edimax EZView
Поддерживает DDNS, DMZ, виртуальный сервер и QoS
Прошивка операционной системы из браузера
Три достаточно мощных антенны, что позволяет обмениваться данными через три-четыре стены

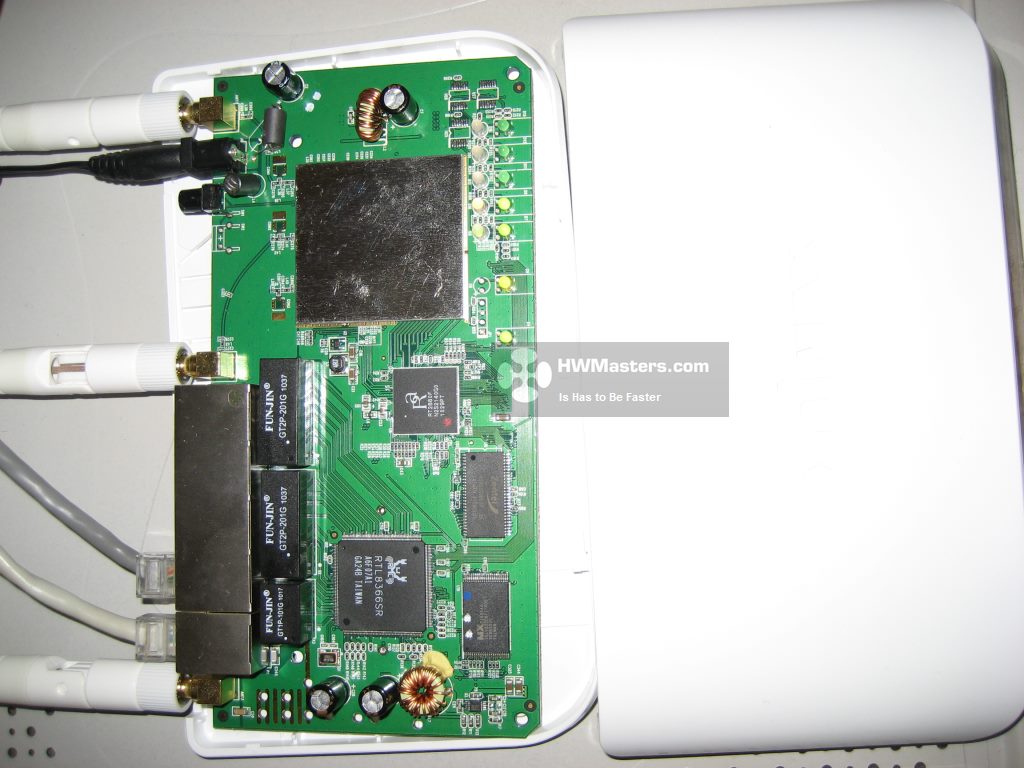

По компонентной базе и монтажу претензий нет, всё выглядит качественно и гармонично. Роутер построен на чипе Realtek RTL8366SR и процессоре Ralink RT2880F.

Не буду рассматривать контрольную панель, но скажу что она достаточно удобная и используется почти на всех товарах Edimax, для более менее продвинутого пользователя настройка выделенной линии не составит труда (присутствует интерфейс на русском языке).

Теперь давайте к практике... На заводских настройках роутер работает стабильно до тех пор, пока не идёт активный обмен. Размер TMU я установил средний, для лучшего доступа и отклика при одновременном доступе с нескольких машин (3 ноутбука и 1 ПК). Примерно через 3-4 часа роутер приходится выключать, потому что пропадает трафик (интернет), в панель управления в этом случае также не достучаться (от прошивки не зависит).

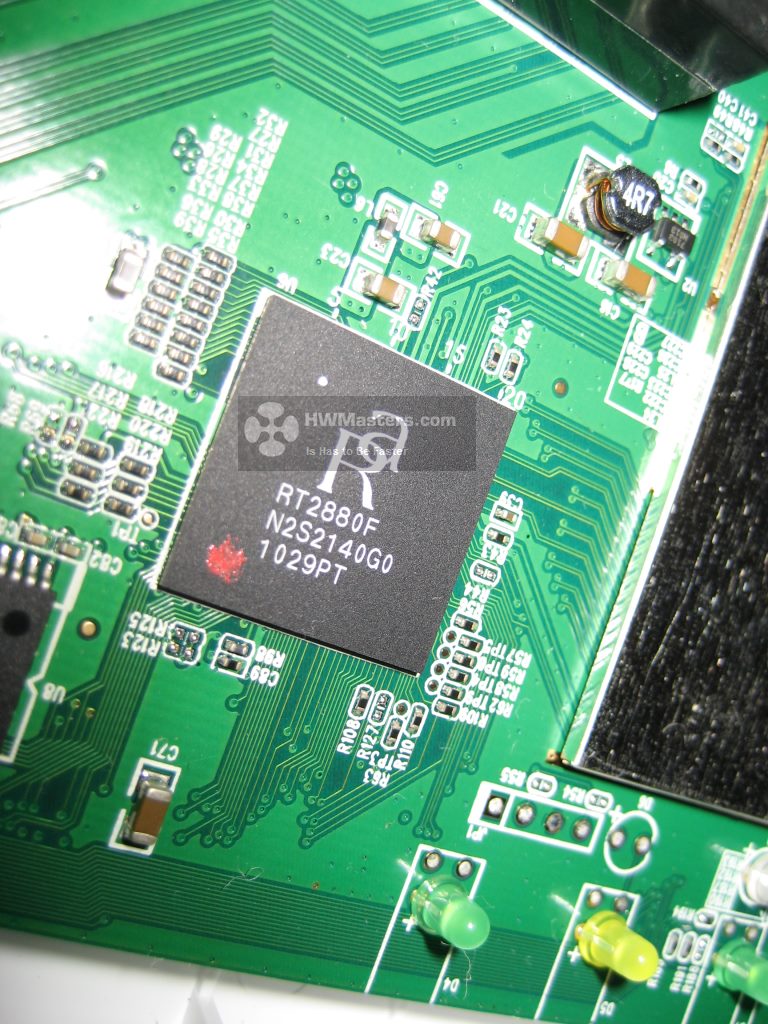

После разборки устройства удалось обнаружить причину - перегрев чипа RT2880F, интересно то что например на другой модели AR-7284WNA радиаторы на чипах уже установлены на заводе.
Варианты: отнести в магазин (не для таких как я), поставить радиатор.

Доработка BR-6574N

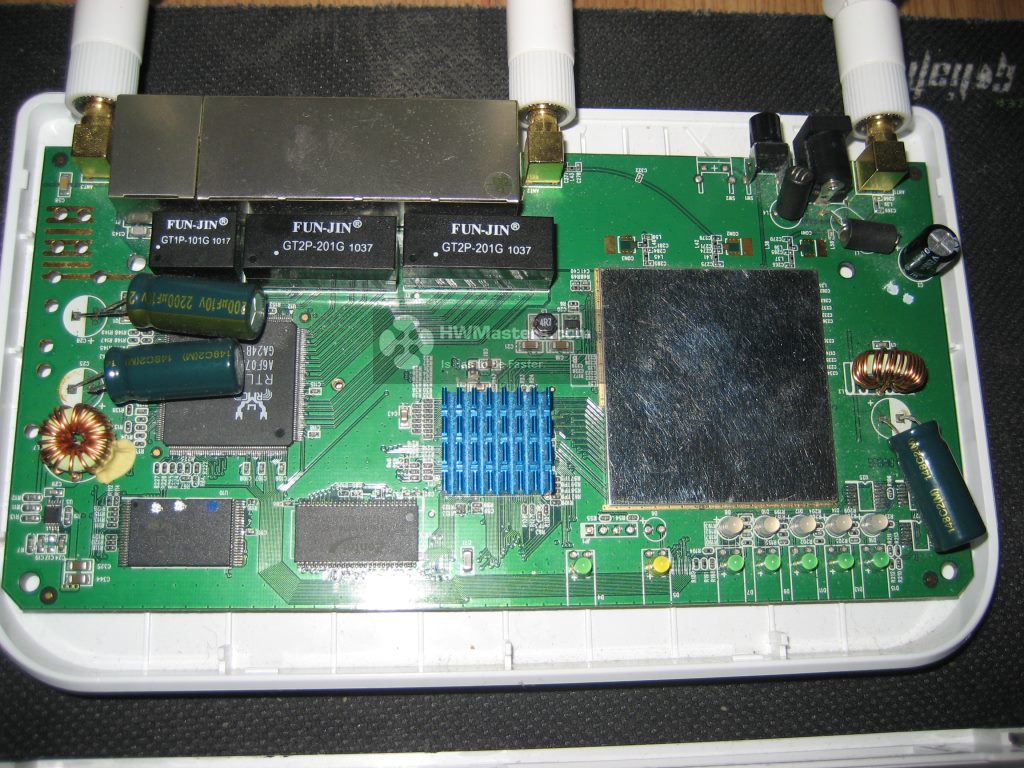

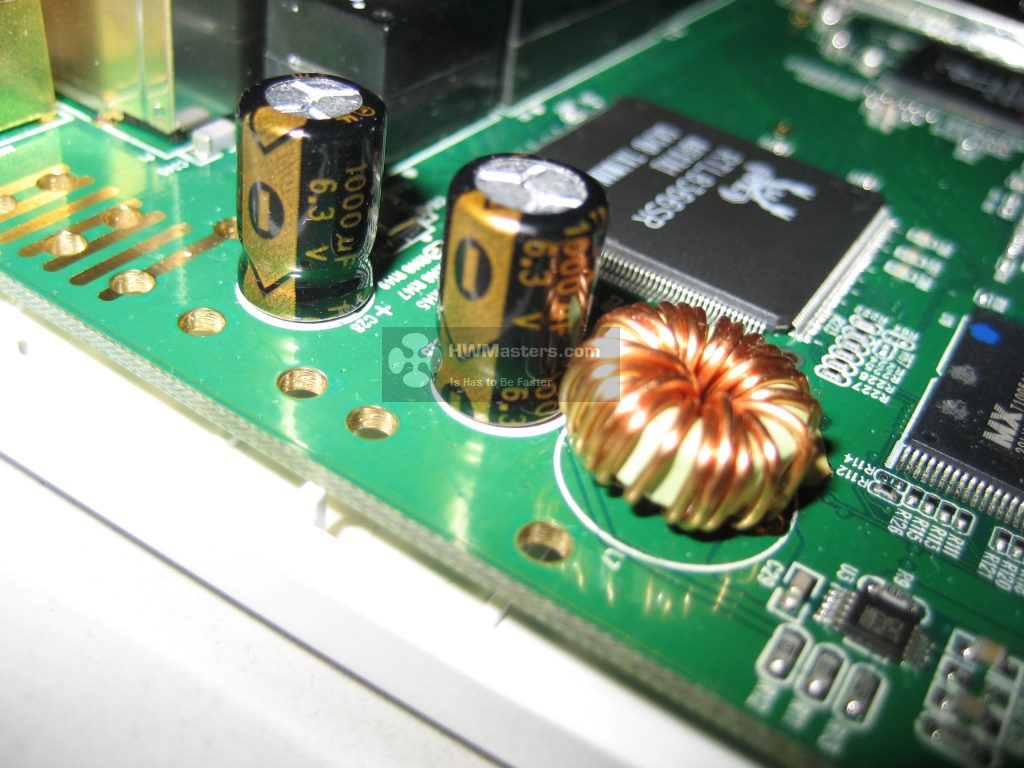

Итак по привычке первым делом я поменял конденсаторы на более емкие (мало ли что, осциллографа нету). Затем приклеил имеющийся радиатор для видео карты, устанавливаемый на память.

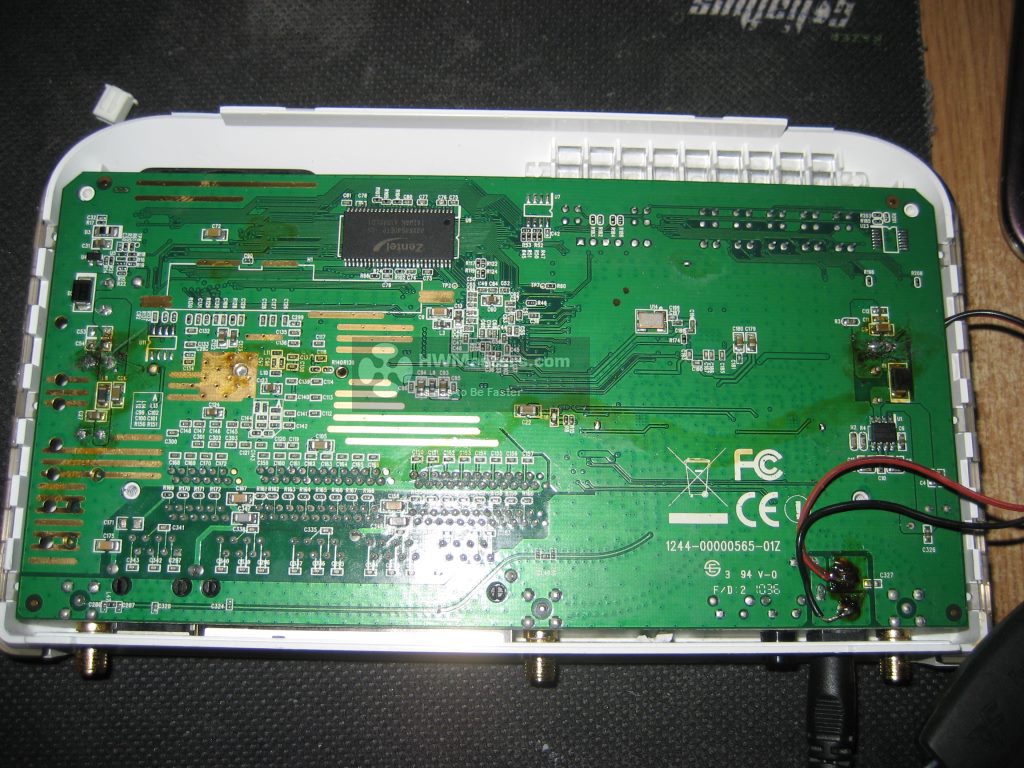

В итоге роутер стал работать чуть лучше, но при установке верхнего кожуха обратно, роутер продолжал повисать, пусть уже не так часто, но проблему это не решило. Найдено было простое решение: сделать вентиляцию и установить кулер. В запасе имелся новенький вентилятор DC-12V небольшого размера, прозвонив роутер, решил припаять его к месту крепления разъема, для подкдючения адаптера, который также выдавал 12В (11.93) на входе.

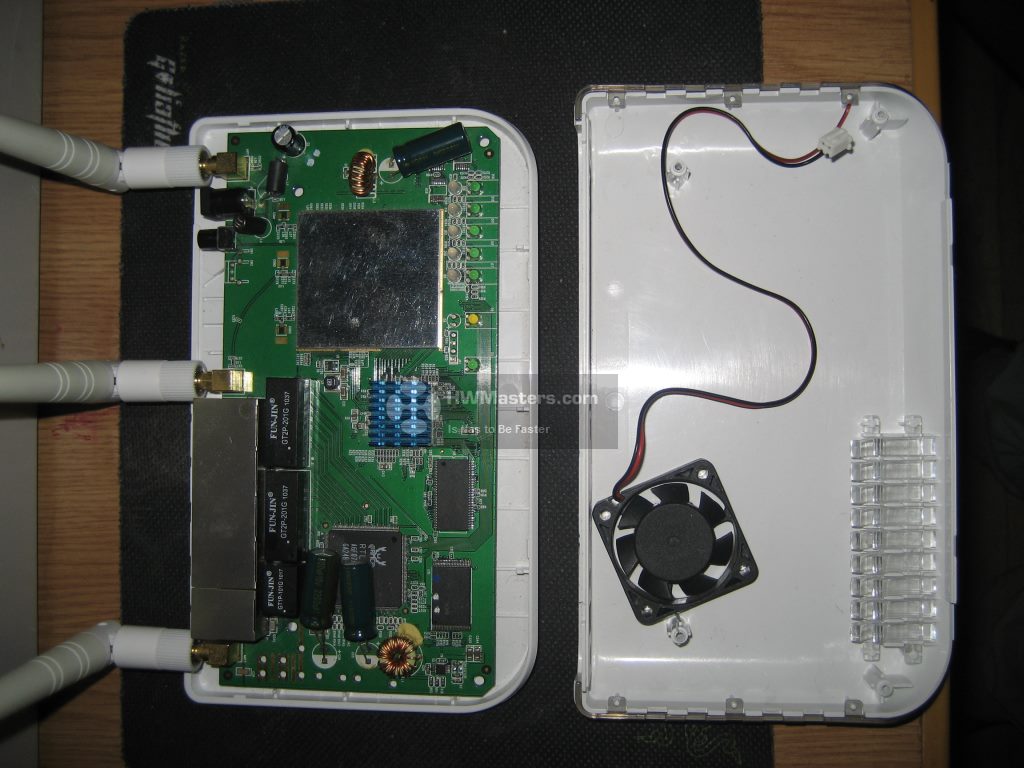

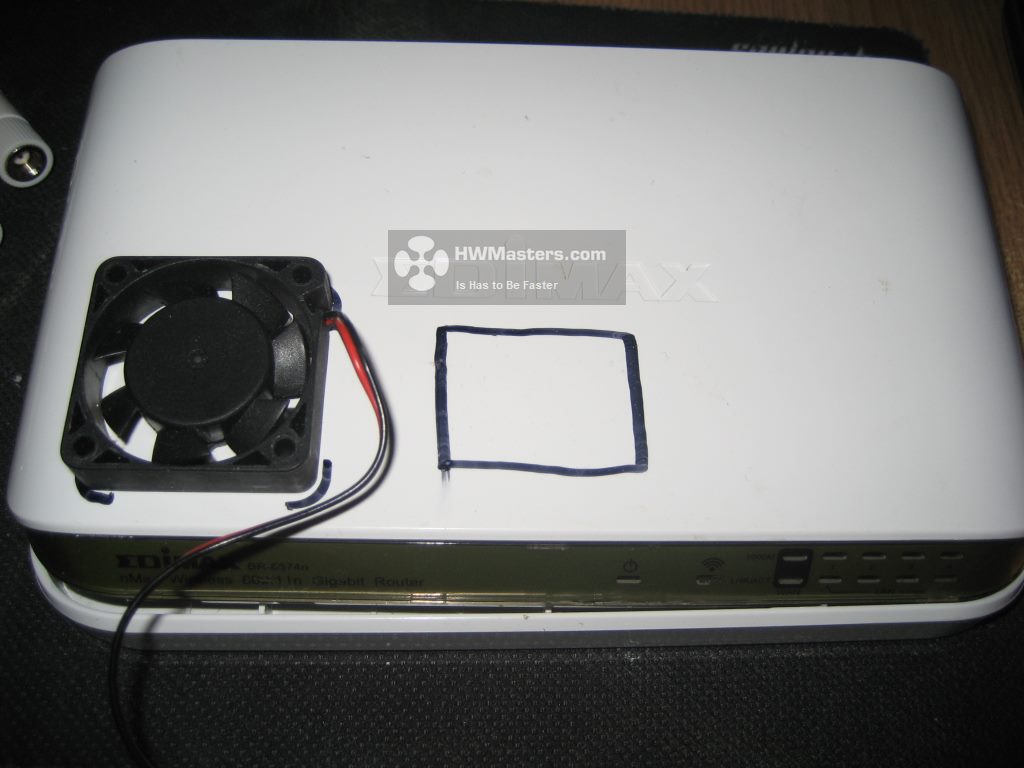

В виду полного отсутвия вентиляции в корпусе, пришлось просверлить несколько отверстий, кулер решил припаять с обратной стороны платы.

Сделав пробный запуск устройства, не собирая его полностью, я был удовлетворен результатом.

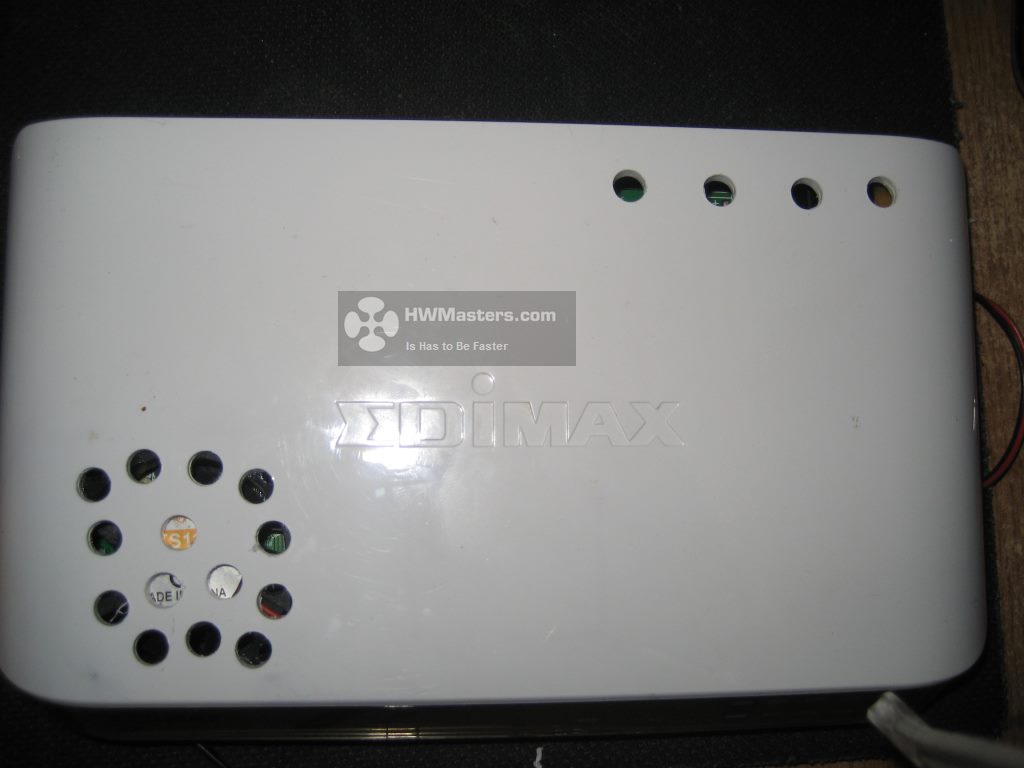

При сборке возникли небольшие проблемы, кулер упирался в катушку, которую чуть отпаяв, пришлось установить вертикально.В итоге получилось достаточно аккуратно и качественно (фото ниже).

Заключение

Для своей цены устройство достаточно производительное и многофункциональное, но перегрев и обрыв сети в результате этого, не позволяют дать однозначного ответа.
С другой стороны если Вы используете это устройство в офисе с кондиционером и температурой окружающей среды около 23-24 градуса, то такая проблема может возникать реже либо вообще не возникать. Для домашнего использования я бы не рекомендовал брать это устройство в виду всё той же проблемы, хотя если Вам нравится возиться с паяльником и отверткой - то вперед!

Автор: Селиверстов Ю.В. aKa YURBAN
