AsRock AM2NF3-VSTA - Вступление

AsRock не перестает , как всегда, удивлять, компания всеми силами пытается выжать из старых чипсетов все возможности, не стал исключением и старый чип nForce3 250, который в своё время активно использовался на платформах AMD под разъем 754 (Socket 754).
Я хорошо помню то время (лето середины двухтысячных), первый курс и первые каникулы, а главное плату Epox EP-9NDA3I :).
Не знаю как сейчас, но ИМХО в то время был настоящий ажиотаж на компьютеры, барыг было в Калининграде куда больше чем сегодня, в городе можно было найти всё что угодно, были даже специальные магазины-барахолки, на которых можно было достать даже раритетную Voodoo.
Возникало ощущение что город в те годы стал центром Информационных технологий заочно.
Это и не удивительно, если учитывать что девяностые уже прошли, а двухтысячные находились на стадии "раскачки", тогда не было такого количества фирм и т.д. Люди открывали магазины, порой без договоров и какой-либо юридической основы. Таможенные пошлины были не высокие, машины дешевые, Путина не было, а до Европы рукой подать...

Спецификация чипсета nForce3 250

Чипсет	Nvidia nForce3 250Gb
Производитель	Nvidia

Северный мост	Nvidia nForce3 250Gb MCP
Разъем ЦП (Socket)	Socket 754, Теперь и AM2/AM2+*
Тип процессора	Athlon 64
Количество поддерживаемых ЦП	1
Системная шина (Front Side Bus)	800 мГц HyperTransport Bus Link
Тип памяти	DDR
Максимальный объем памяти
Количество каналов памяти	Single
Дискретная графика	AGP8X

Встроенная графика	Нет

Южный мост	Nvidia nForce3 250Gb MCP
Звук	6-канальный, 8-канальный
IDE	133/100/66/33
SCSI	Нет
SATA	1.5 GB/s
RAID	0, 1, 0+1
LAN	10/100/1000
USB	USB 2.0
Firewire	Нет

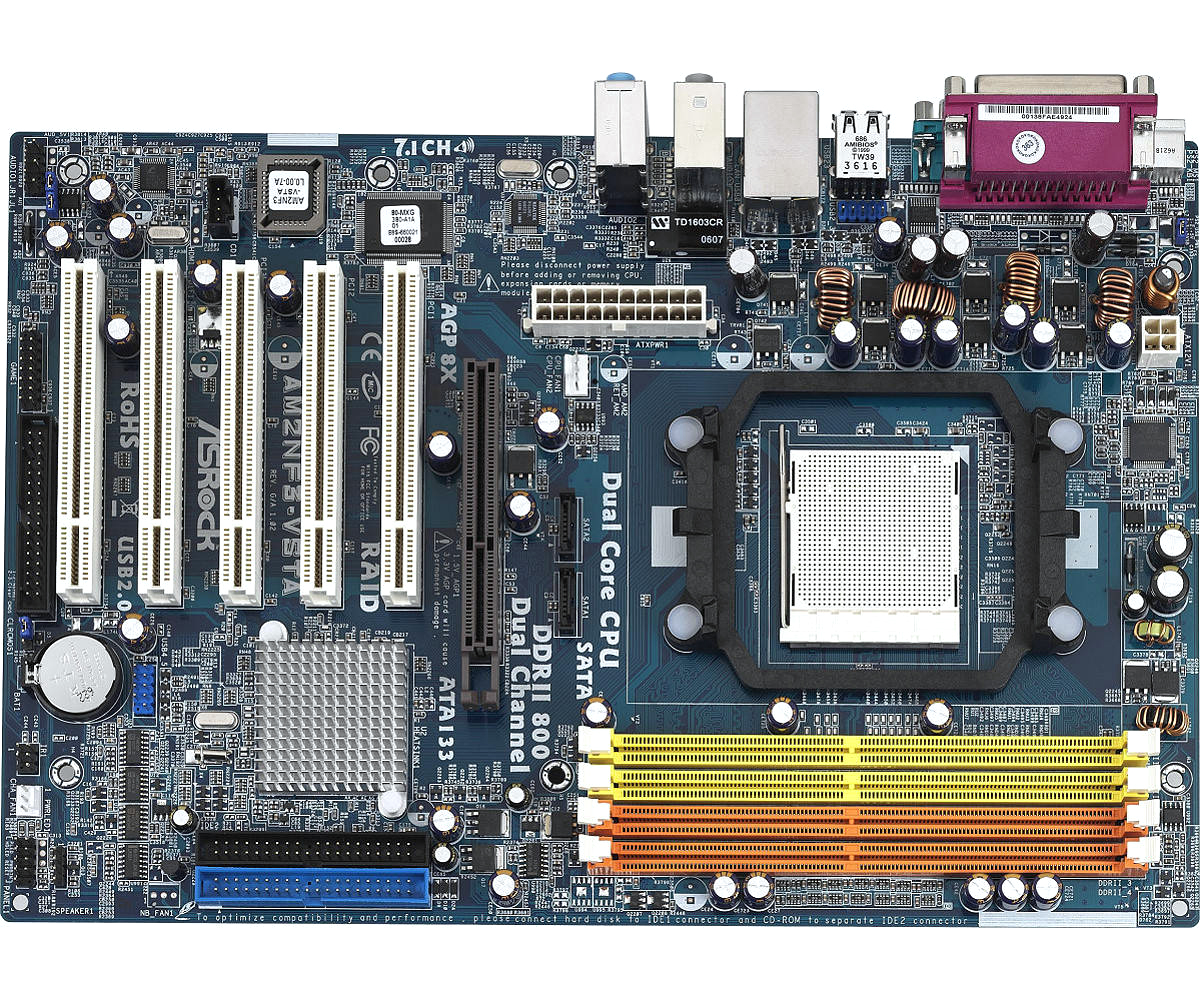

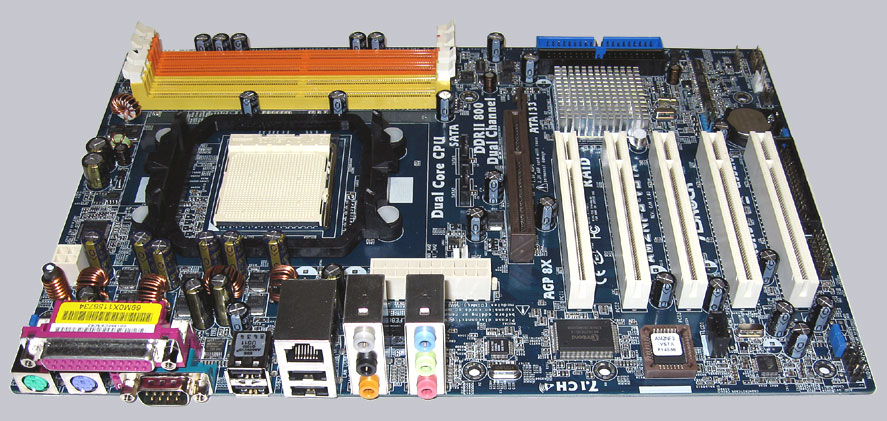

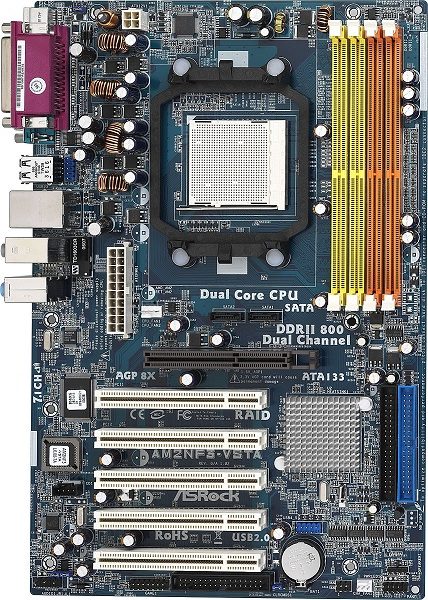

Коротко о плате

Я думаю будет очевидным заявить то, что эта плата изначально проектировалась скорее для энтузиастов, нежели обычных пользователей, так как особой выгоды от покупки платы с AGP, на которую пусть даже можно поставить Phenom или Athlon X2 Brisbane с патентованной технологией AM2 Boost, благодаря которой обычная оперативная память легко работает на частоте 1066 мГц а частота процессора также увеличивается на 15% владелец не получит. Максимально производительную видеокарту под слот AGP 8x, я держал в руках и это была Sapphire Radeon HD 4650 1GB с памятью DDR2.

AsRock AM2NF3-VSTA - Технические характеристики

Тип и модель разъема:	AMD Socket AM2/AM2+
Чипсет:	nForce 3 250
Совместимые процессоры:	AMD Socket AM2/AM2+/AM3
Количество слотов для ОЗУ:	4
Тип ОЗУ:	DDR2 533-1066 (O.C.)
Максимальный объем ОЗУ:	16 ГБ
Графика:	встроенной не обладает, 1 x AGP8x
Кол-во слотов PCI:	5
Встроенные устройства:	Звук 7.1 C-Media CM6501 (UAA), Realtek PHY RTL8201CL (10-100, PXE, WakeUp)
Контроллеры накопителей:	2 x IDE, 2 x SATA, 1 x FDD
Прочее:	1 x PS/2 для мышки, 1 x PS/2 для клавиатуры, 1 x COM1, 1 x LPT, 4 x USB 2.0, 1 x RJ-45

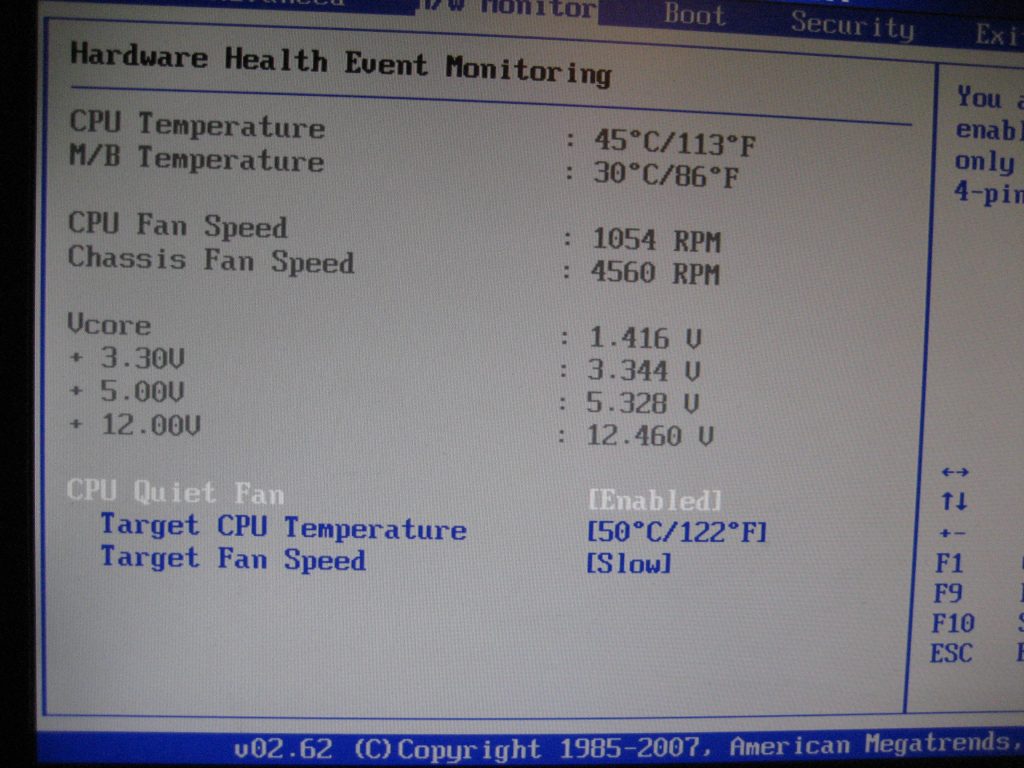

Датчики:	CPU Temp, CPU vCore, ATX Temp, Fan Speed, Мониторинг напряжений +12V, +5V, +3.3V

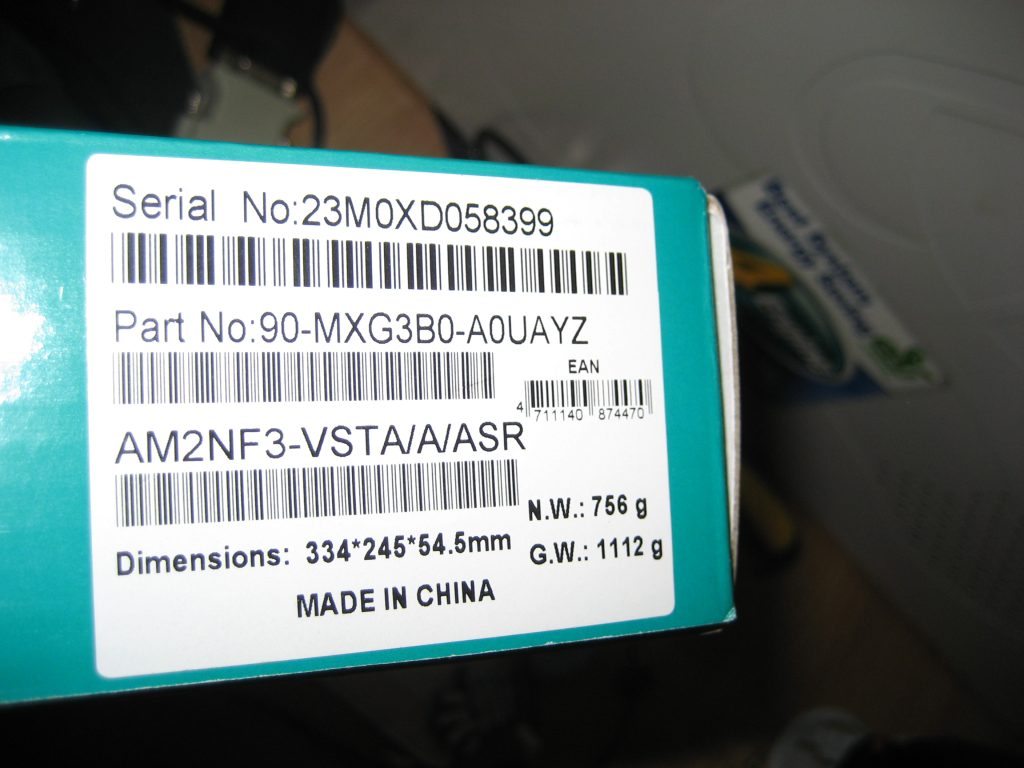

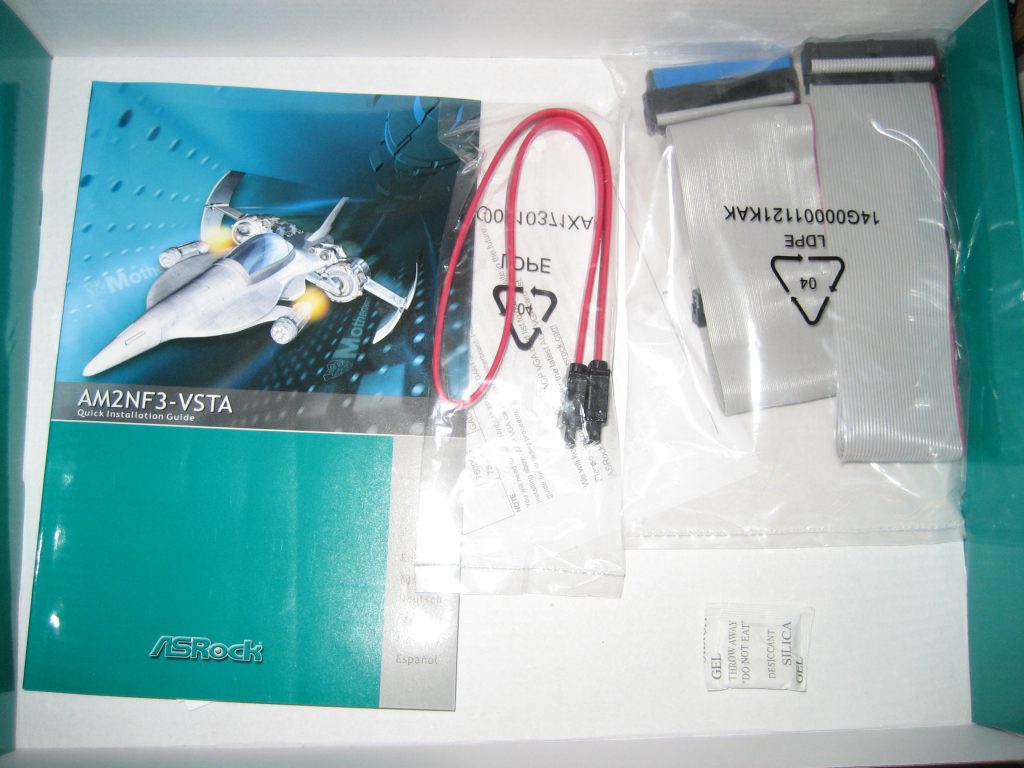

Фотографии коробки, содержимого

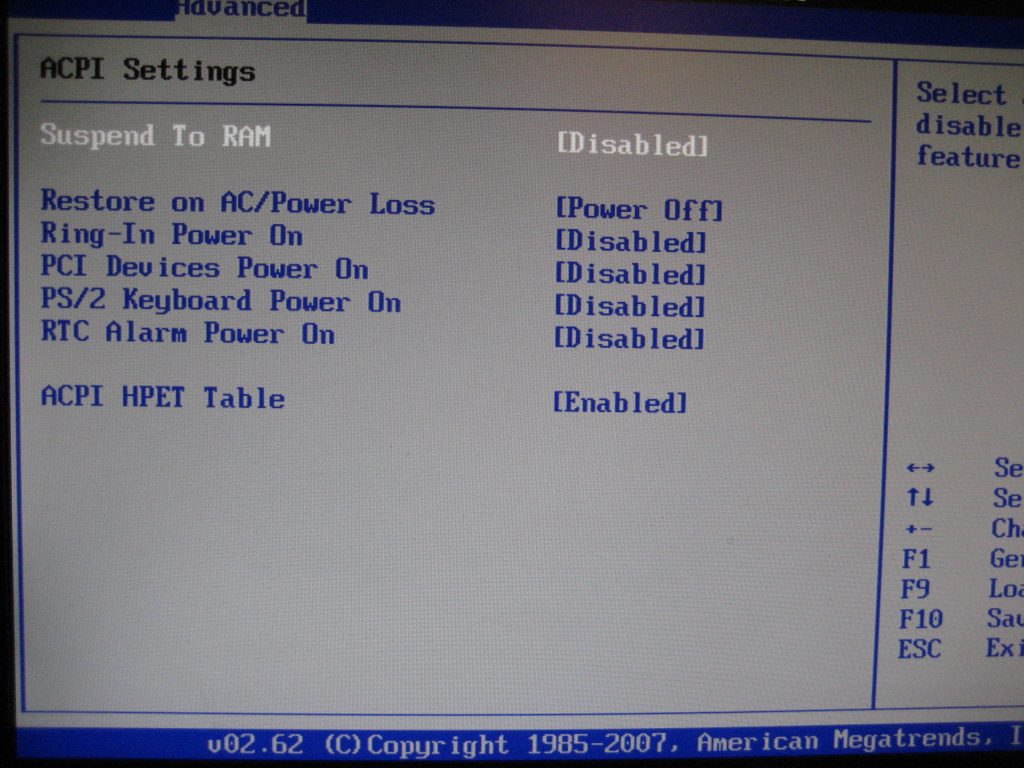

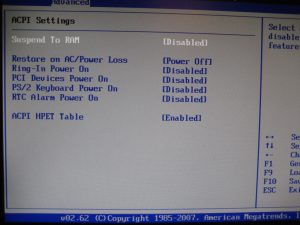

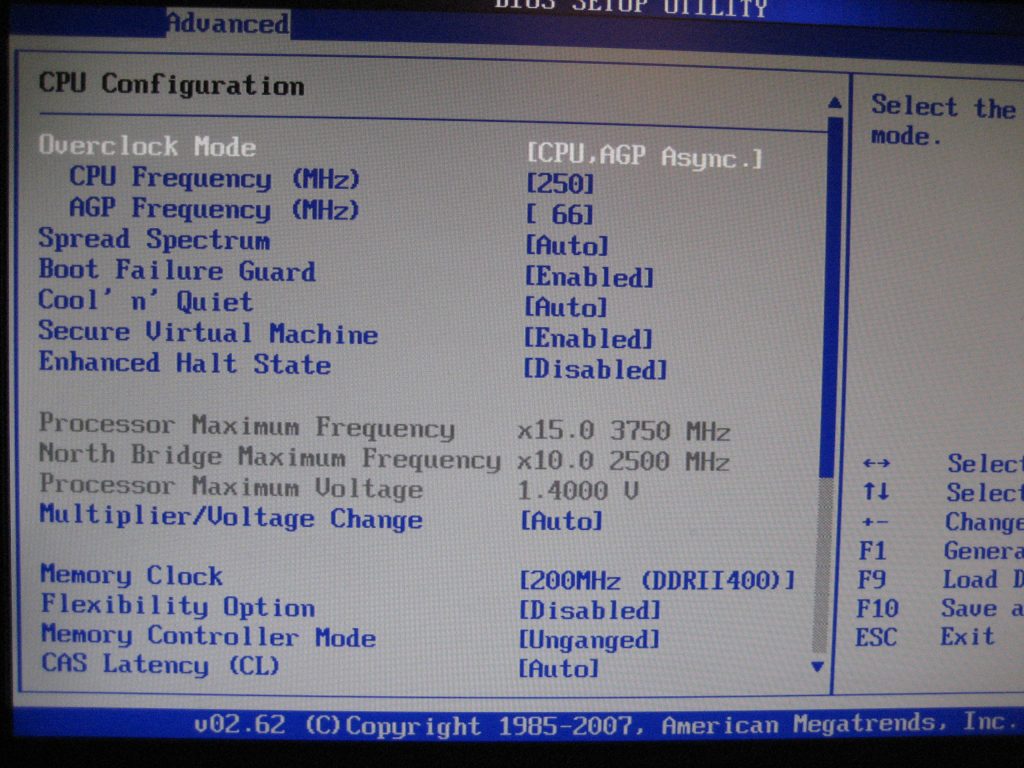

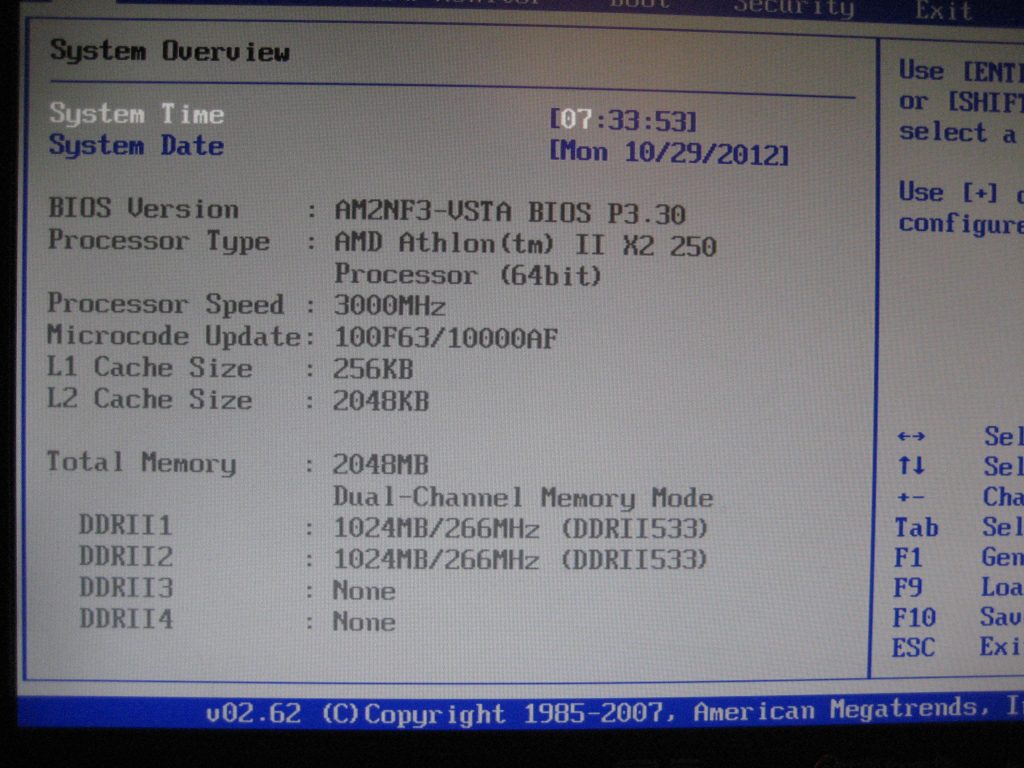

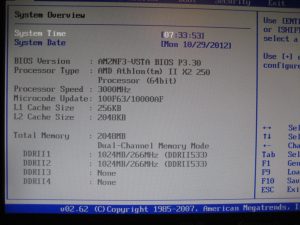

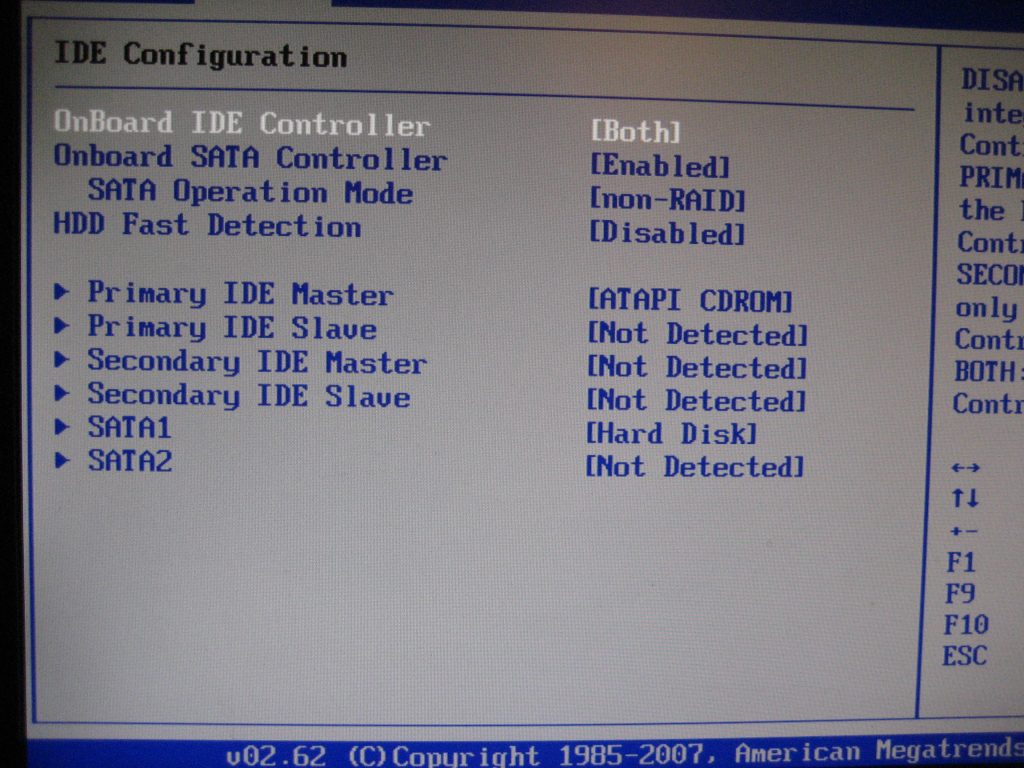

Возможности BIOS

Не люблю много печатать, так как словами порой долго описывать все возможности, считаю что наглядные фото, производят более сильный эффект.

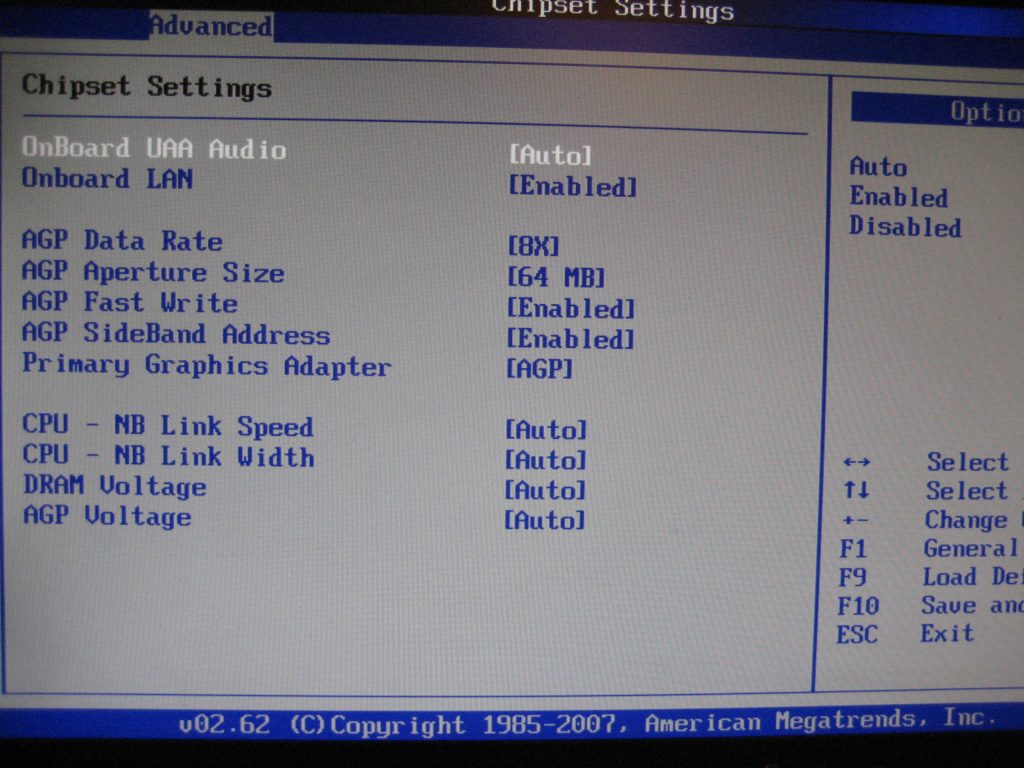

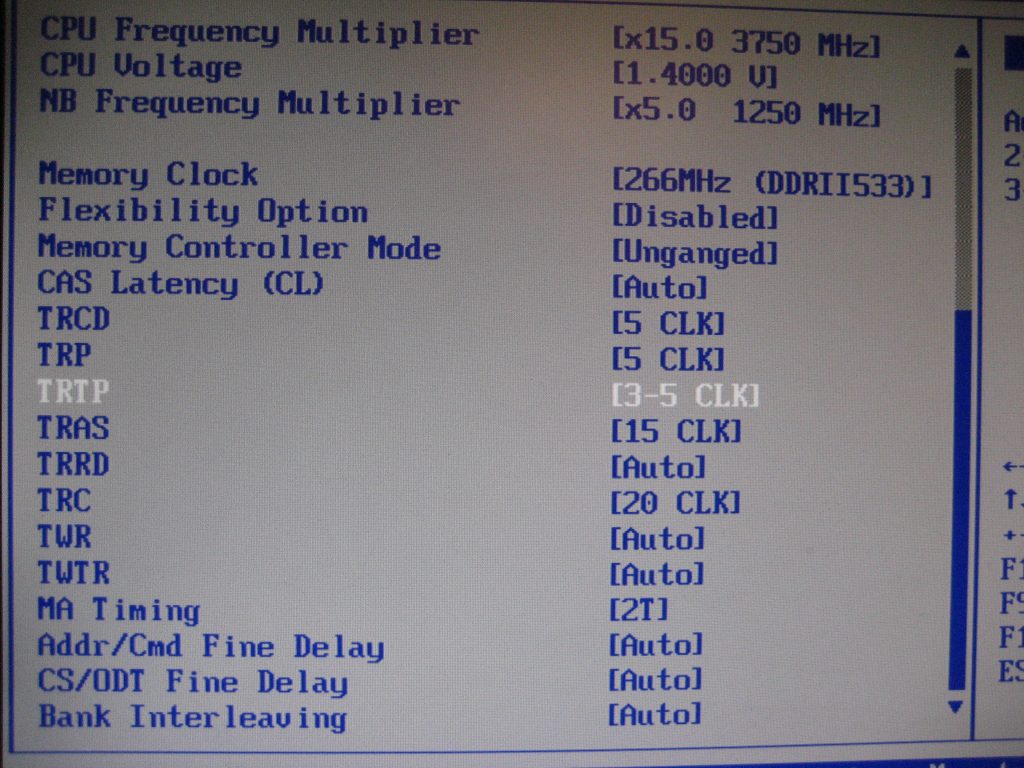

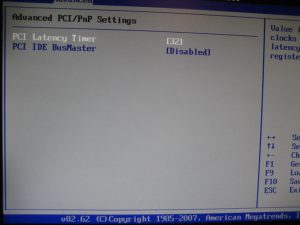

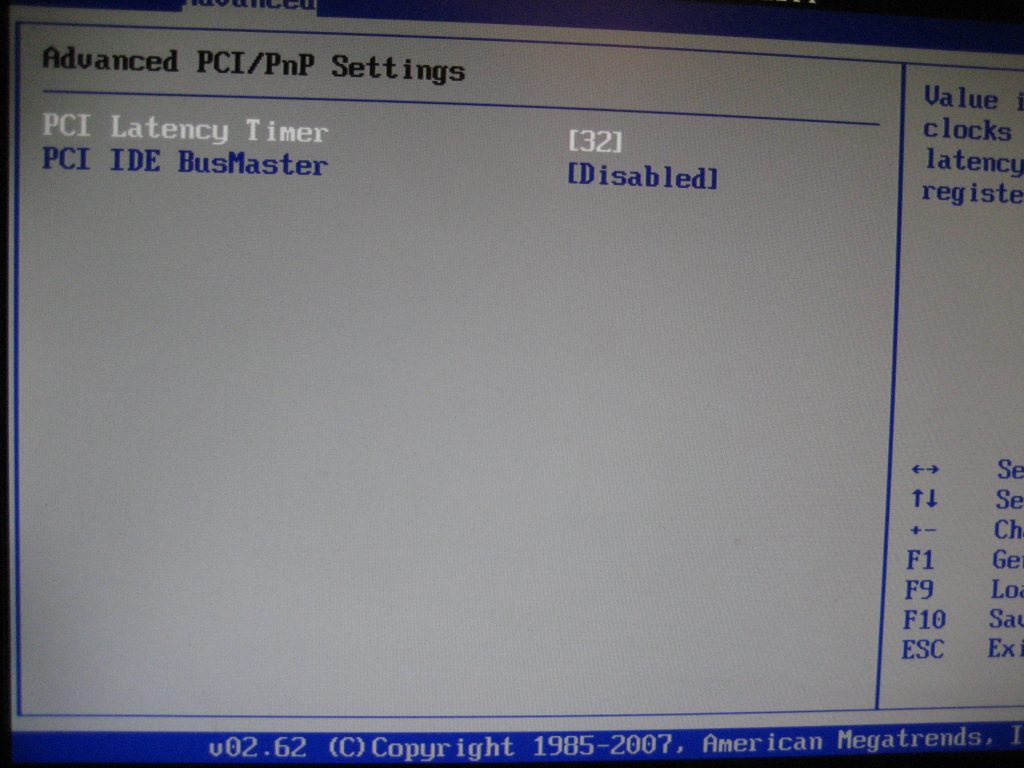

Кратко: BIOS AsRock AM2NF3-VSTA производит приятные впечатления - регулировка напряжений CPU, RAM и даже AGP, широкие возможности по настройке таймингов памяти, регулировка шины HyperTransport, настройка времени отклика шины PCI (актуально для старых видеоадаптеров и устройств) автоматически скрываемые меню, предназначенные для других процессоров. Ничего лишнего. Такого разнообразия я пока не наблюдал на платах этого производителя.

Конфигурация тестового стенда

Скажу сразу, после покупки платы я установил на неё процессор AMD X2 4200+ на ядре Brisbane. Функция AM2 Boost работала великолепно.

Так как системный блок, который я готовил к продаже шёл в комплекте с вышеупомянутым процессором, то его пришлось поставить обратно, так как, хоть и не плохая плата Biostar T-Force 550, не хотела работать с процессорами AM2+/AM3, а нового биоса с поддержкой нужных процессоров на момент написания статьи для последней вышло.
Взамен, специально под AM2NF3-VSTA был приобретен OEM процессор AMD Athlon II X2 250 на ядре Regor, с тактовой частотой в 3.0 гГц. На него был установлен ,почти килограммовый, медный кулер Ice Hammer IH-3875WV.
Кроме того стандартный радиатор на чипсете платы был заменен на Titan Copper VGA Cooler. Я мог бы и не мучиться с установкой последнего, но по опыту знаю что платы на основне nForce 3, 4 , 570 SLI и Ultra быстро умирают из-за перегрева чипсета.

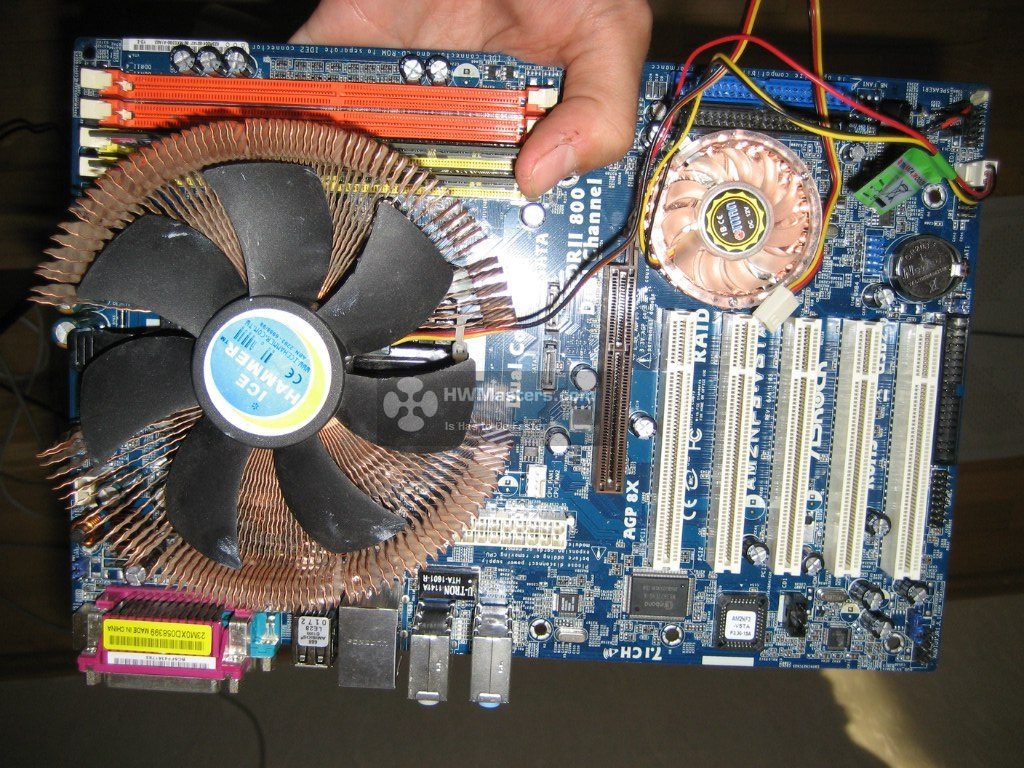

Плата до модификации:	Плата после модификации:

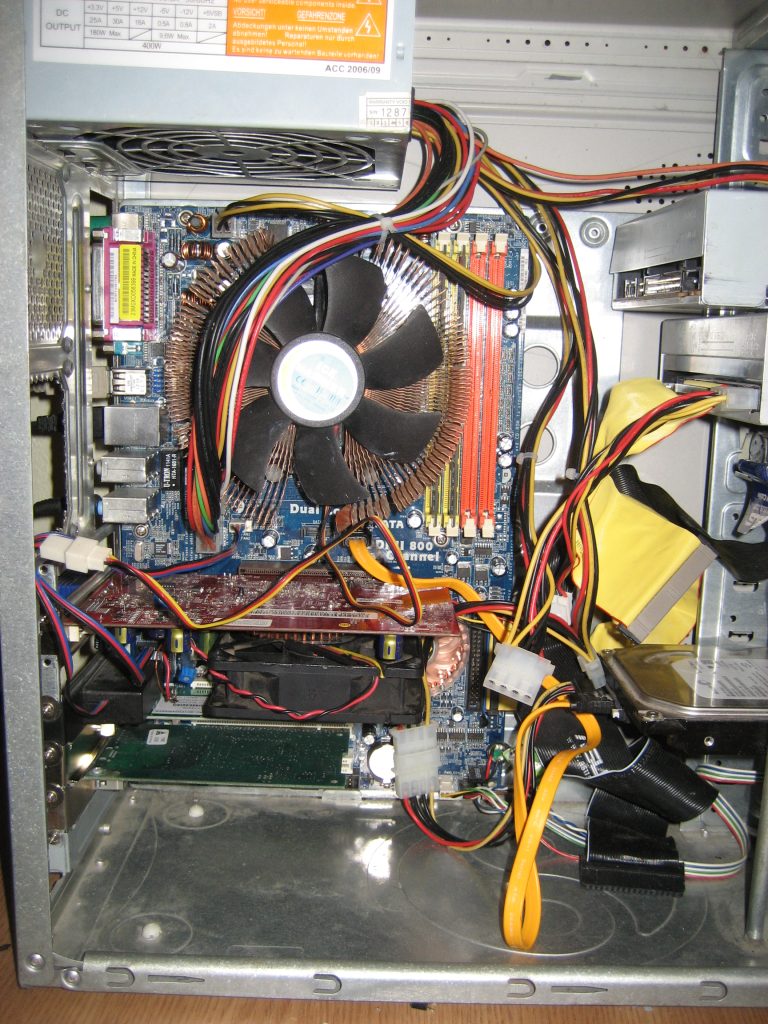

Система в сборе!

CPU:	AMD Athlon II 250 @ 3.0 GHz (NO O.C.)
MoBo:	AsRock AM2NF3-VSTA BIOS ver. P 3.30
RAM:	Patriot DDR2 2x1024MB 800 MHz (Dual, Unganged)
HDD:	Seagate 160GB SATA2 @ SATA1
DVD:	ASUS DRW-1608P @ Pioneer DVD-109 (FW)
GFX:	MSI GeForce FX 5700 LE 256 MB 128-bit @ 475 / 250 MHz
PSU:	Codegen 400X ATX 2.03 (400W, Solder Iron Mod)
OS:	Windows XP SP3 32-bit

Пара слов о плате, точнее хочу затронуть момент питания. Плата имеет один 20-пиновый коннектор от БП и один 4-пиновый коннектор ATX 12v, что обеспечивает гибкую совместимость даже со старыми блоками питания.

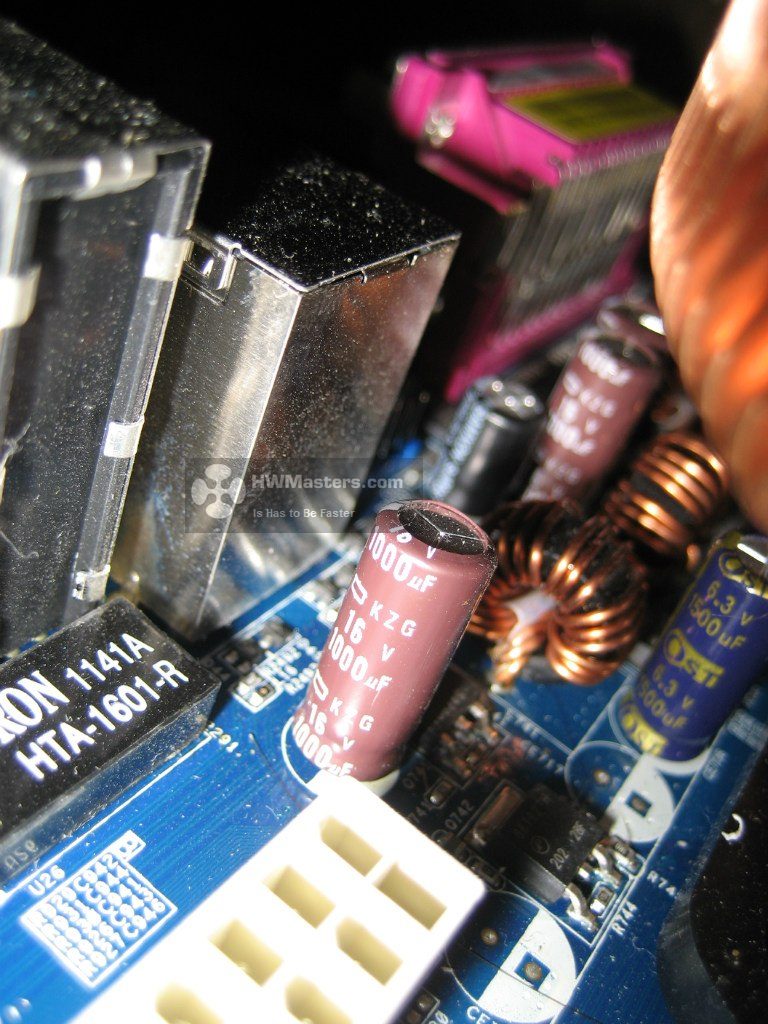

На плате AsRock AM2NF3-VSTA установлены конденсаторы на 16 в 1000 мкф и 6.3 в на 1500 мкф. Точнее были установлены. Но об этом чуть позже.
Без модификаций данной материнской платы, чипсет смог взять частоту лишь в 230 мГц. И мне смешно :)

На фото выше хорошо заметны пустые места под конденсаторы... Собственно для платы, стоимостью в 2000р это не должно вызывать удивления.

Результаты при номинальных частотах

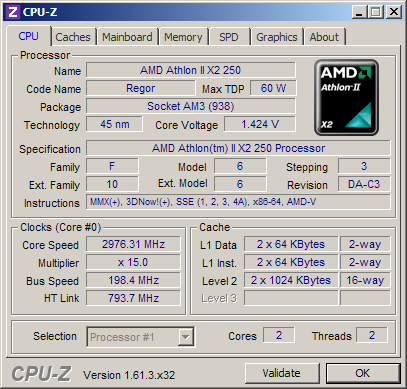

CPU-z неверно определила частоту HT и частоту памяти, на скриншоте отчетливо видно 800 мГц FSB, также CPU-z неверно определила частоту памяти - 200 мГц, хотя в действительности частота NB составляла 1600 мГц, а памяти 800 мГц. Т.е. FSB x2 и Memory x4. Кто не верит можете проверить прогнав тесты.

Проблемы с AGP!
Все видеокарты которые у меня имелись под рукой, не могли работать в режиме AGP, утилита GPU-z показывала режим PCI. На удивление покопавшись в интернете, нашёл решение AGP GART Driver, после установки которого все имеющиеся видеокарты теперь заработали в родном AGP 4x-8x режиме.

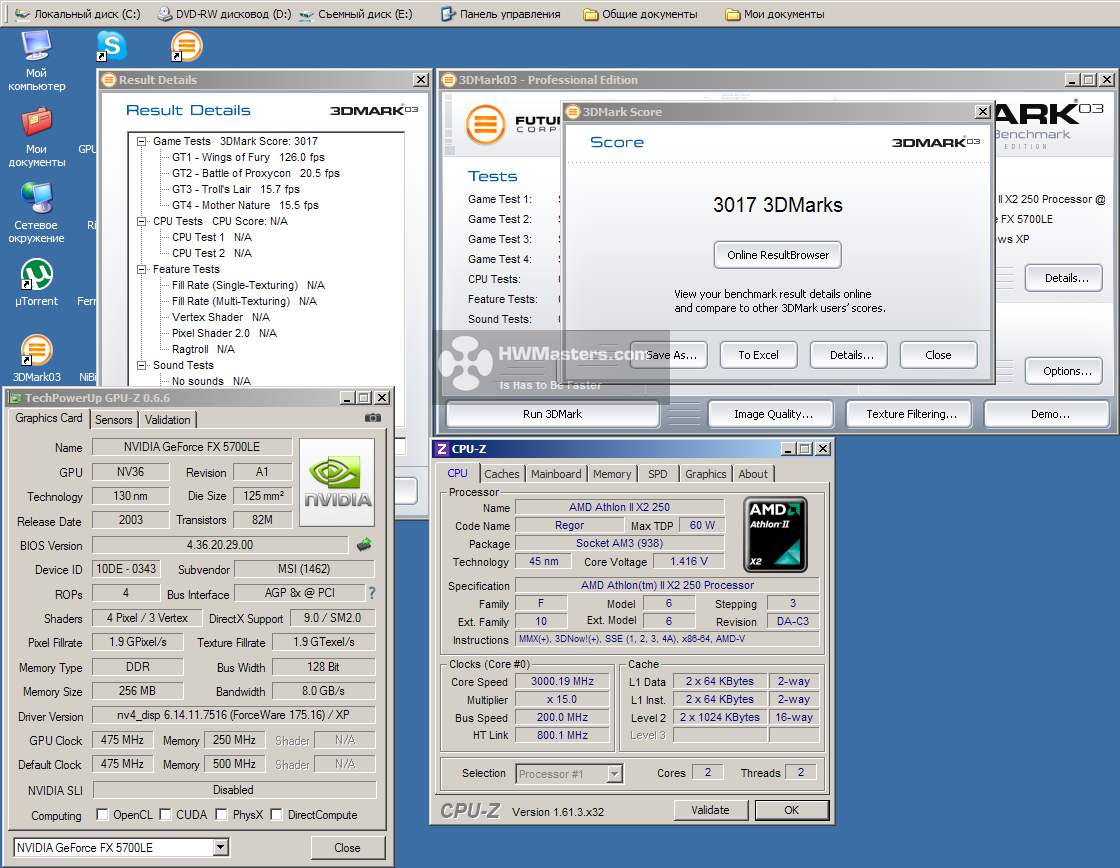

3D Mark 2003 и 2001 SE на GeForce FX-5700 LE с вольтмодом.

AsRock AM2NF3-VSTA GeForce 5700 LE 3D Mark 2003

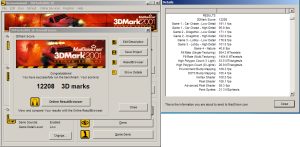

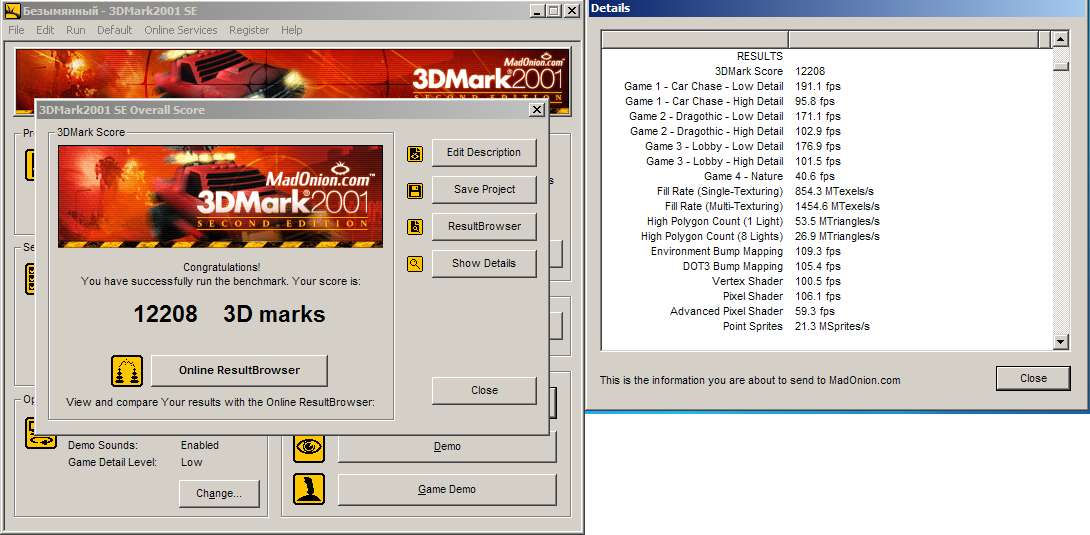

AsRock AM2NF3-VSTA GeForce 5700 LE 3D Mark 2001 SE

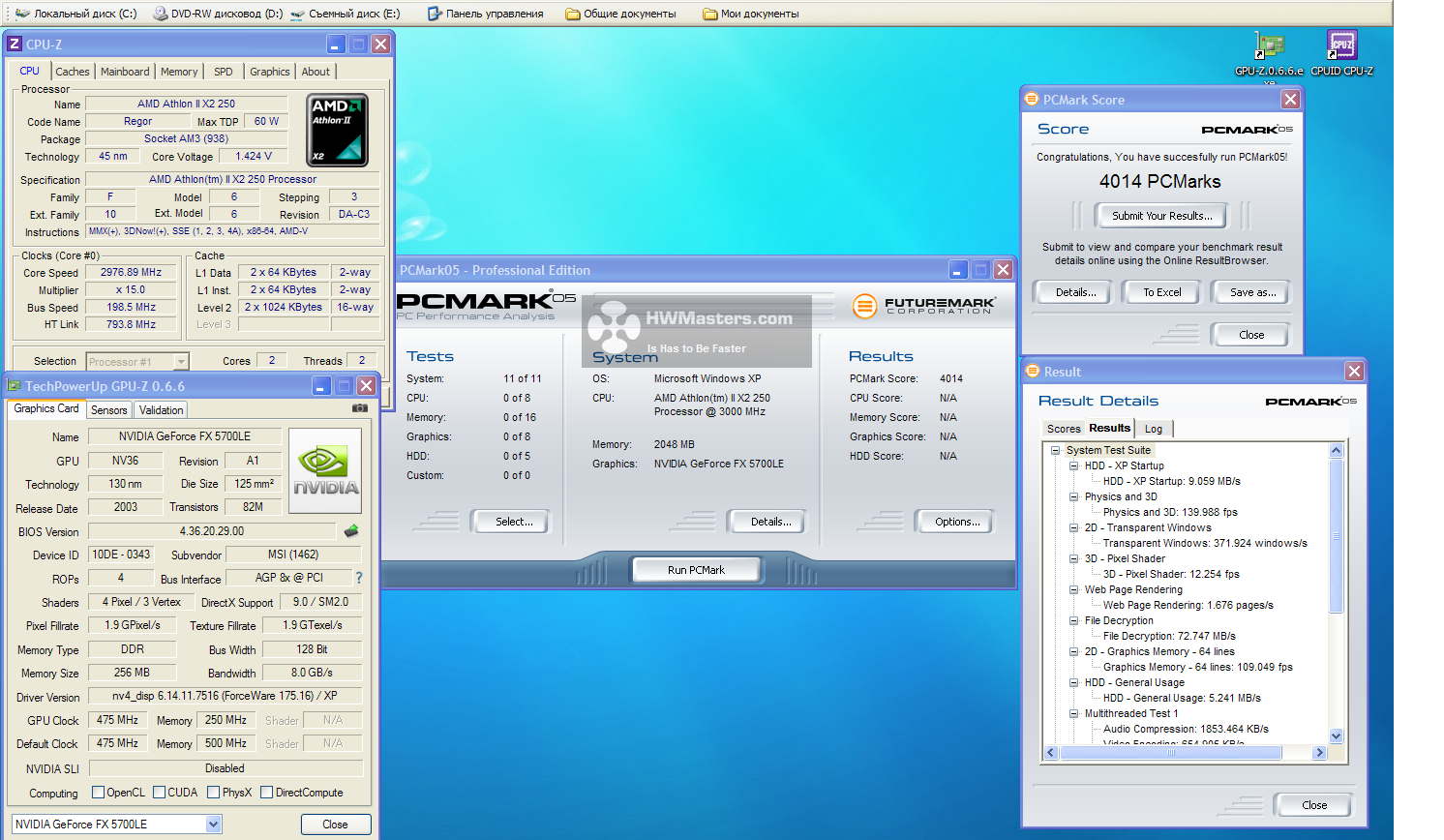

PC Mark 2005

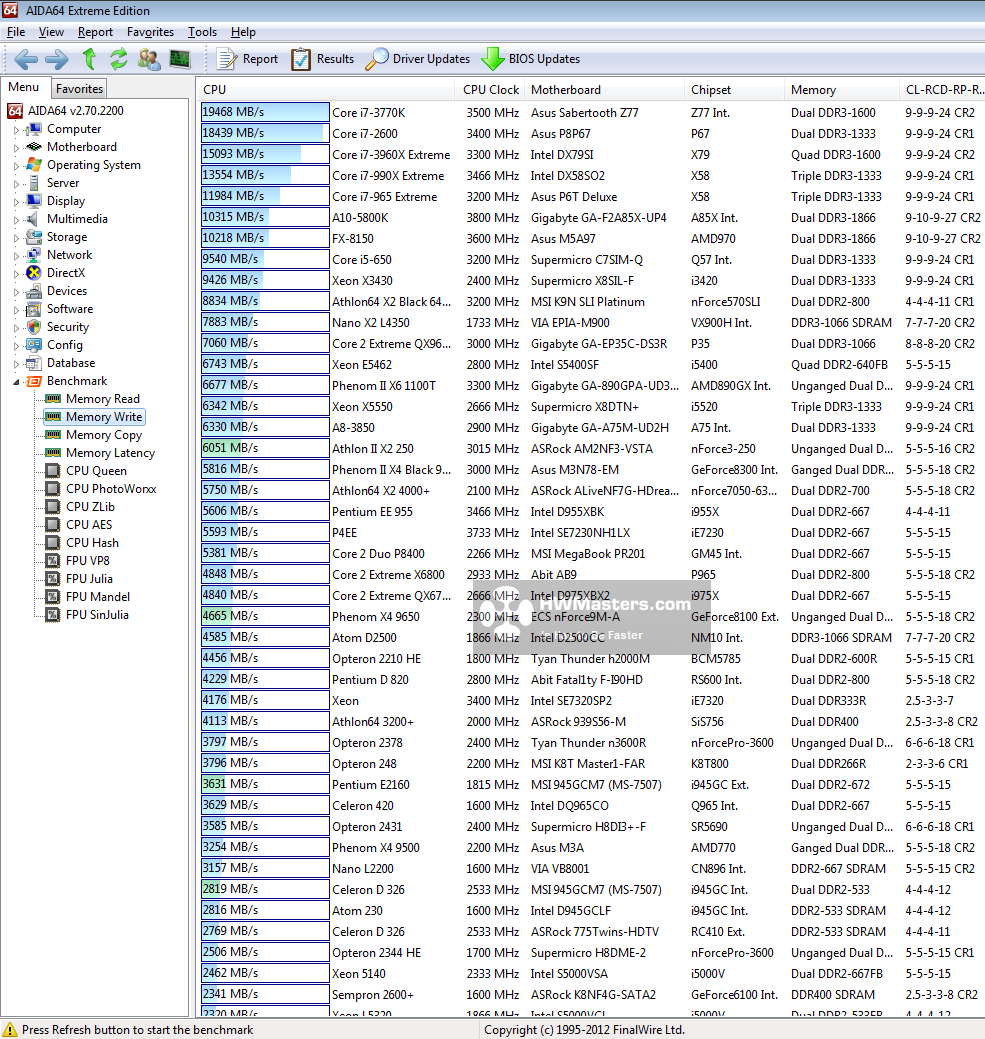

AIDA64 2.70.2200

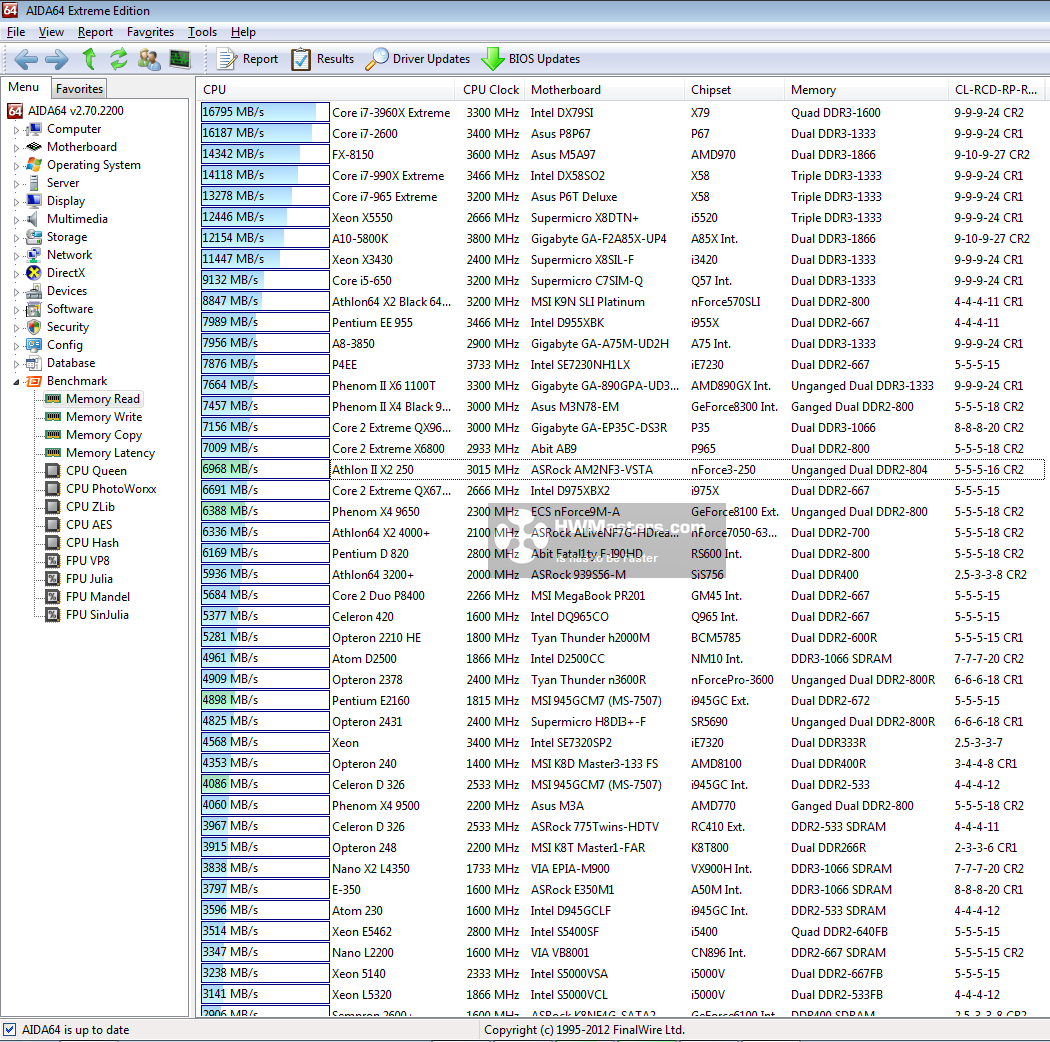

Чтение из памяти	Запись в память

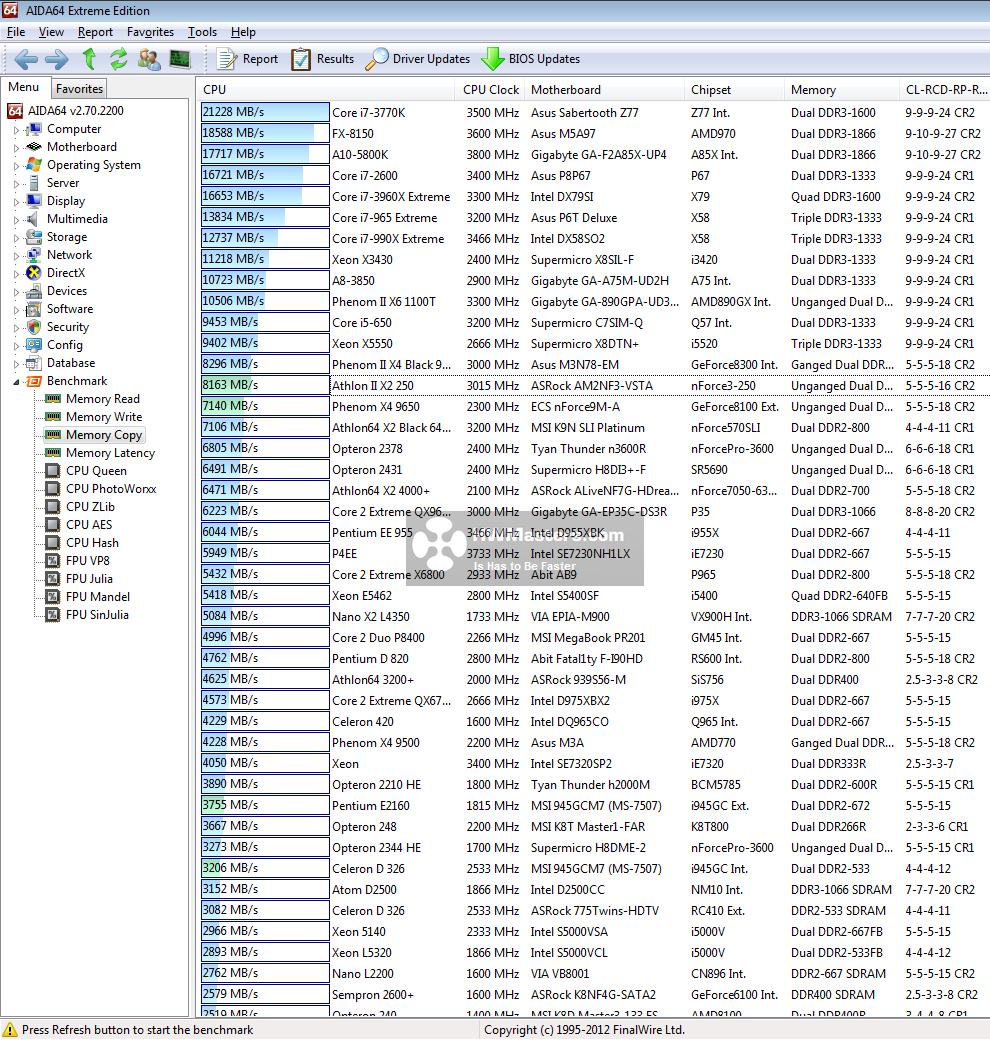

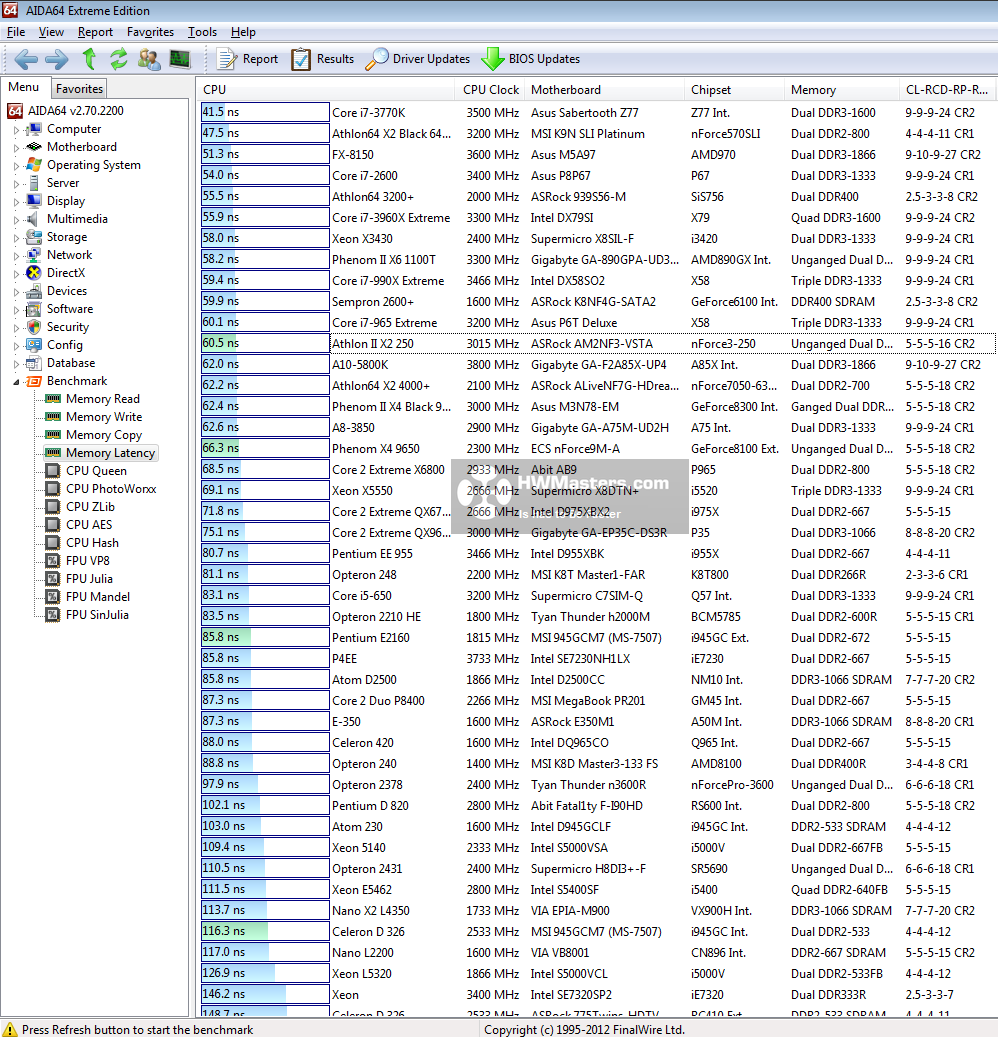

Копирование в памяти	Задержка памяти

Результат впечатляет, умелое использование новых технологий и очень старого по сегодняшним меркам чипсета nForce 250 показывает себя куда лучше нынешних аналогов. Инженеры AsRock просто молодцы! Они умудрились взять всё лучшее от чипсета Nforce 3 250, отключили его контроллер памяти, а саму память подключили непосредственно к внутреннему контроллеру центрального процессора, таким образом получив поддержку DDR2 и двухканальный режим работы, если вспомнить материнские платы с Socket 754, на этом же чипсете, то Вы заметите что там используется только один канал памяти.

Разгон

Краткая справка о том, почему одни платы разгоняют процессоры лучше других...

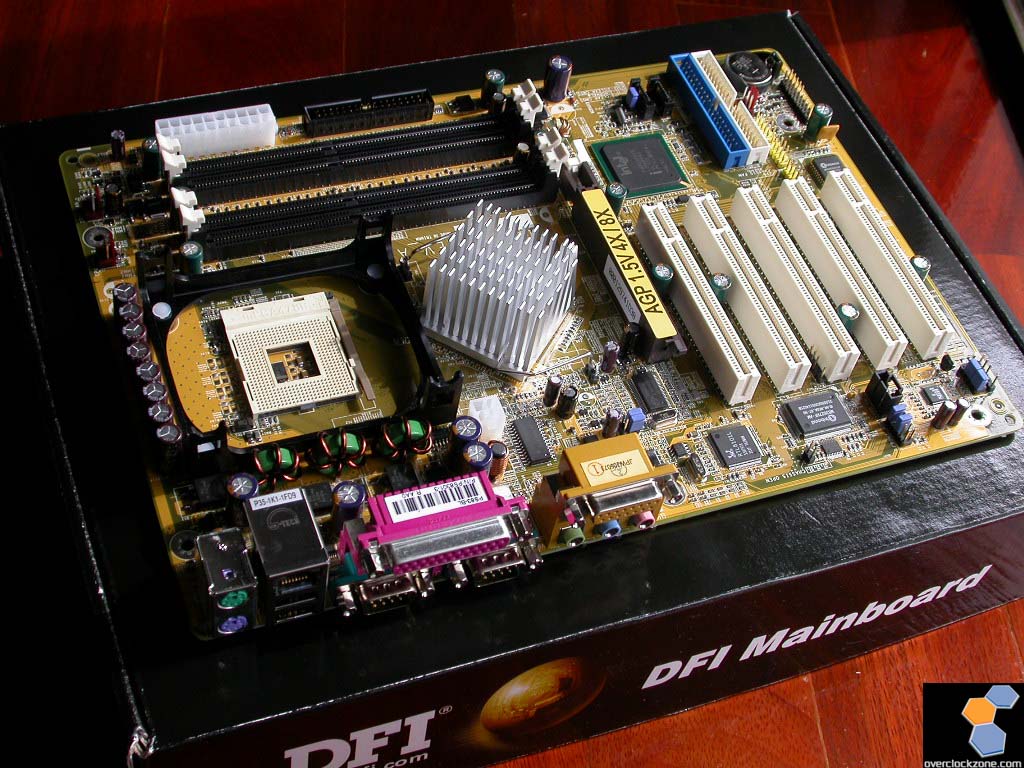

Да легко сказать вычитав на форумах фразы типа "качественные элементы, количество независимых фаз и т.п.", при этом ни понимания основной сути... Например во времена Socket 478 была такая плата DFI PS83-BL на чипсете Intel i865P, стоила она не мало, но это и не удивительно, так как вдоль всего разъема процессора находилась настоящая стена из высококачественных конденсаторов в количестве 10 штук!, номиналом в 6.3в и 1500 мкф. PS83-BL легко разгоняла процессоры до 3.6 - 4.2 гГц в зависимости от архитектуры самого процессора.

Теперь вернёмся к нашей плате AsRock. Как я писал выше максимальный разгон на моей конфигурации составил лишь 230 мГц по шине. И это при том что процессор используется далеко не самый мощный. К чему я клоню всё это. Основная задача конденсатора - накапливать энергию и потом отдавать её с большей силой тока. Поэтому, чем меньше емкость конденсатора, тем меньше он способлен накопить энергии. При поднятии частот устройств, в том числе частоты процессора, система начинает работать менее стабильно в первую очередь из-за увеличения количества электрических импульсов за единицу времени, поэтому стандартные конденсаторы могут не обеспечить должной поддержки в этом плане. Плюс ещё один немаловажный аспект - Китай любит всё удешевлять, собирая схемы по принципу - работает и ладно!

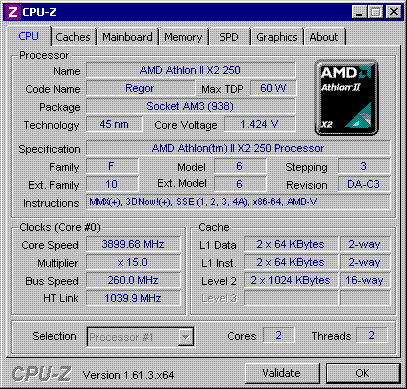

В общем я решил заменить все конденсаторы что установленны в части питания процессора и памяти, осознавая моментальную потерю гарантию и прочие риски. Конденсаторы 6.3в на 1500мкф были заменены на Jamicon 10в 2200 мкф, 16в 1000 мкф были заменены на Jamicon 25 в 2200 мкф, в пустые распаянные посадочные места я ничего не допаивал. В итоге процессор сходу разогнался до максимальной частоты шины в 260 мГц и его частота составила 3.9 гГц при абсолютно стабильной работе!

При установке процессора AMD Athlon X2 4200+ (Brisbane) максимальная частота шины составляла уже 272 мГц! - правда не плохой результат?!
На процессоре Regor удалось позже достичь результата в 4050 мГц, результаты доступны по ссылкам ниже:
Athlon II X2 250 @ 4050 мГц
http://valid.canardpc.com/2663582
wPrime 1024m
wPrime 32m

Заключение

Для стоимости платы в 2000 рублей, базовые показатели результатов впечатляют, плата с лихвой стоит своих денег.
Итак подведем итог. Без доработки - плата легко отбивает свои деньги за быструю память, поддержку Phenom и вообще процессоров под разъем AM3. Так что если у Вас есть GeForce 6800GS 256 MB 256-bit, Radeon X800-XL или другие подобные AGP монстры и Вы так не хотите с ними расставаться, то эта плата определенно для Вас, она полностью раскроет потенциал ваших видеокарт! С доработкой - Вы получите более высокие рабочие частоты, соответственно улучшиться стабильность и долговечность работы на отказ этой интересной материнской платы.
