AsRock 775Dual-VSTA - Обзор, разгон и вольтмод

Дата публикации: 25.04.2018

AsRock 775Dual-VSTA Характеристики, BIOS, разгон, модификации

Изначально плата позиционируется как бюджетное переходное звено со старых платформ вроде Socket A и Socket 478 с AGP разъемом.

Особенности, слоты расширения

Интересной особенностью данной платы является наличие портов и AGP и PCI Express, а также возможность работы как с DDR1 модулями памяти, так и с DDR2.

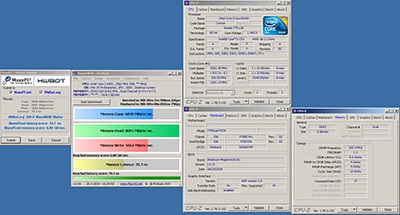

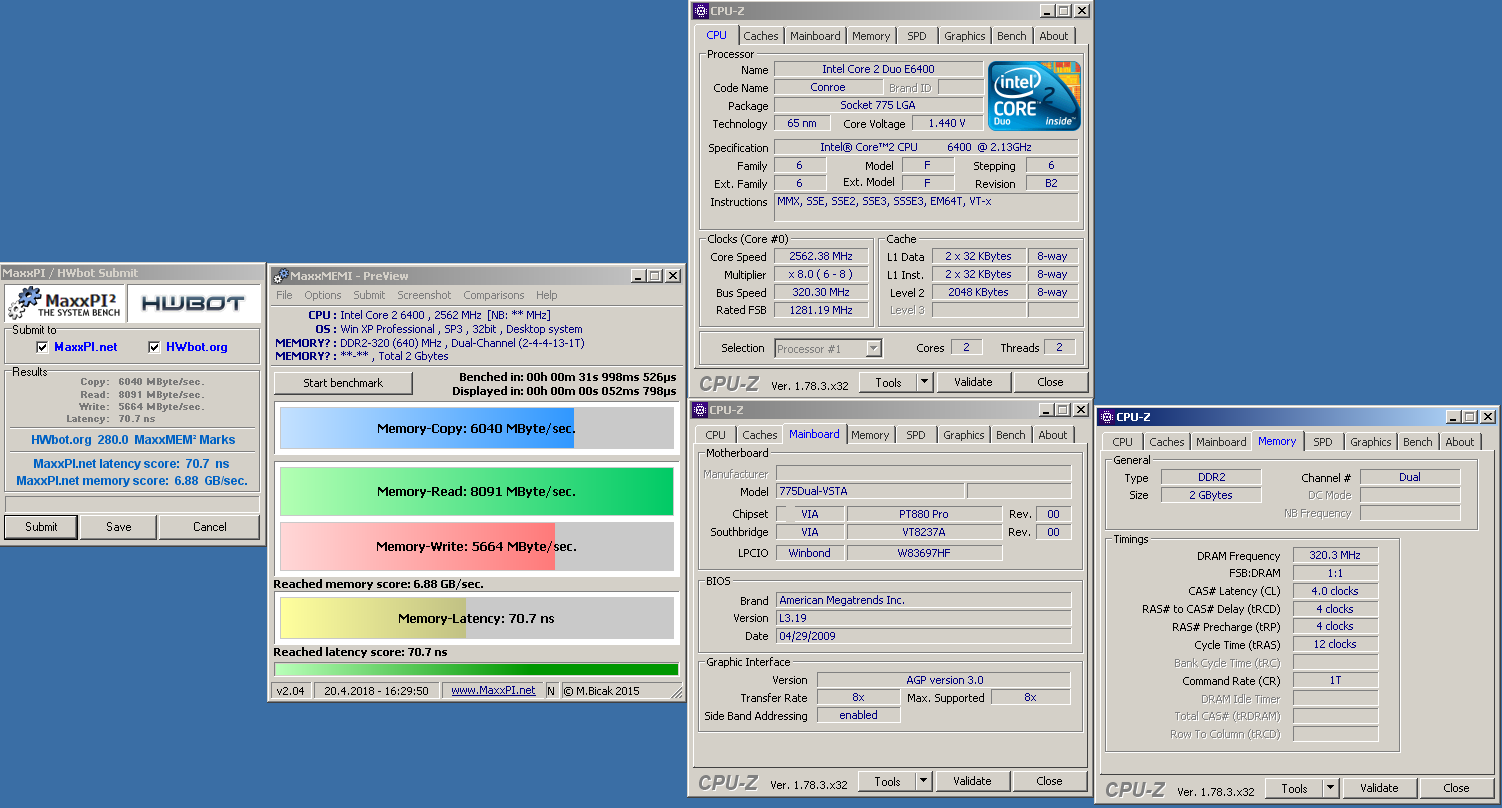

Но не всё так однозначно и просто как кажется на первый взгляд, максимальный документированный объем ОЗУ составляет всего 2 гига Байта, а порт PCI-Express работает лишь в режиме 4x, максимальная же скорость DDR2 памяти составляет лишь 667 мГц, при этом на частоте 533 мГц, результаты в бенчмарках для памяти значительно выше, откуда можно сделать вывод что на частоте памяти 667, эта материнская плата работает не стабильно.

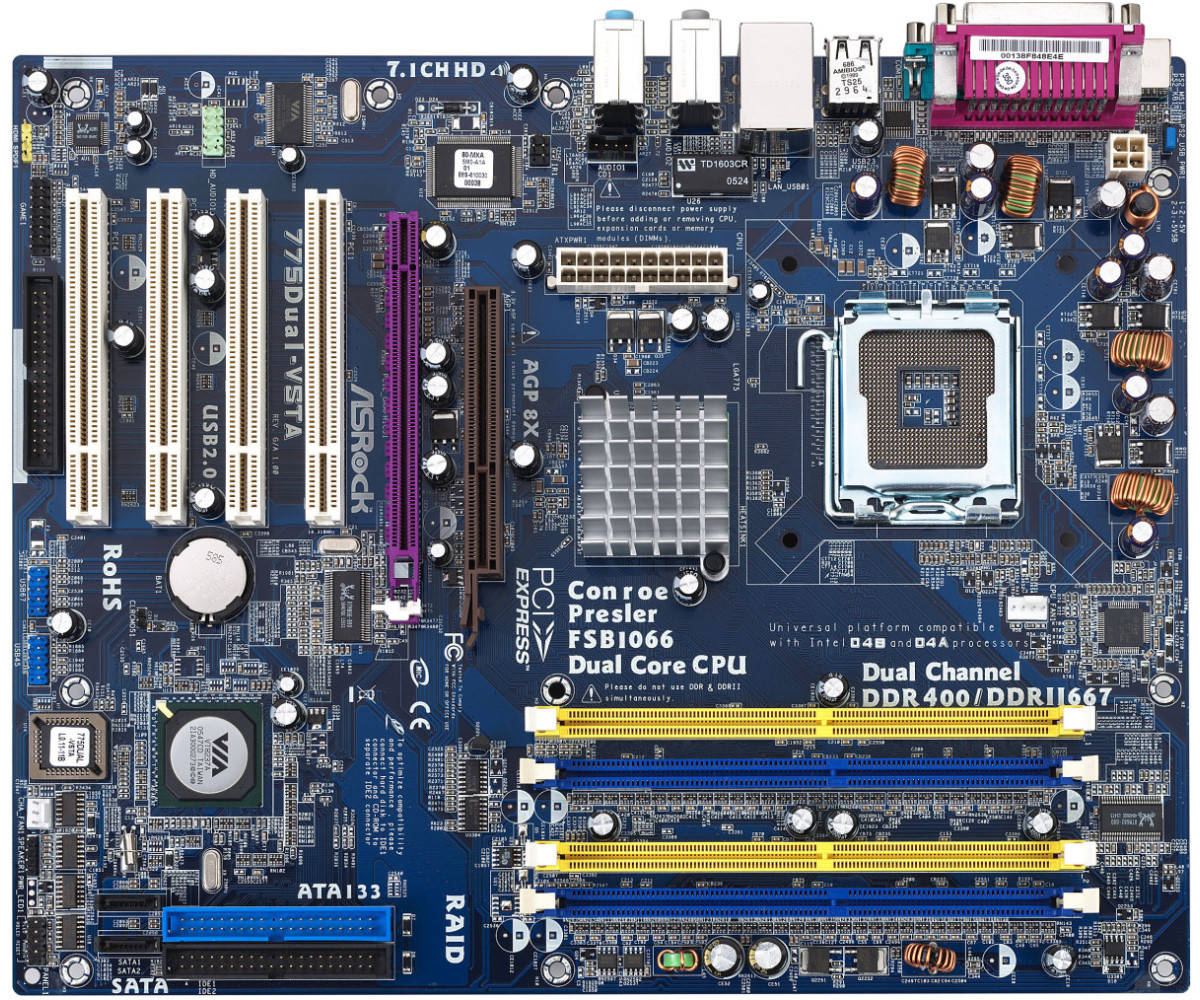

Рассматривая компоновку платы можно заметить четыре нераспаянных конденсатора в системе питания центрального процессора. Кроме того MOSFET около порта AGP имеет скромные характеристики, что усложняет разгон мощных AGP видеокарт.

Поддержка процессоров

Официально, максимально возможными процессорами, которые можно установить в данную плату, являются двуядерные Core 2 Duo, с частотой системной шины 1066 мГц (266 FSB). Однако существует BIOS версия 3.19a (от PCTreiber.Net) с поддержкой процессоров на ядре Wolfdale, кроме того при редактировании BIOS, можно также добавить и поддержку четырёхядерных процессоров, в том числе и Xeon.

Главное не забудьте после перепрошивки сбросить параметры CMOS!

Максимально стабильная частота системной шины (FSB) на этих платах БЕЗ модификаций, составляет от 300 мГц (1200) до 340 мГц (1360). Поэтому при выборе процессора опирайтесь на его частоту FSB!

Система питания

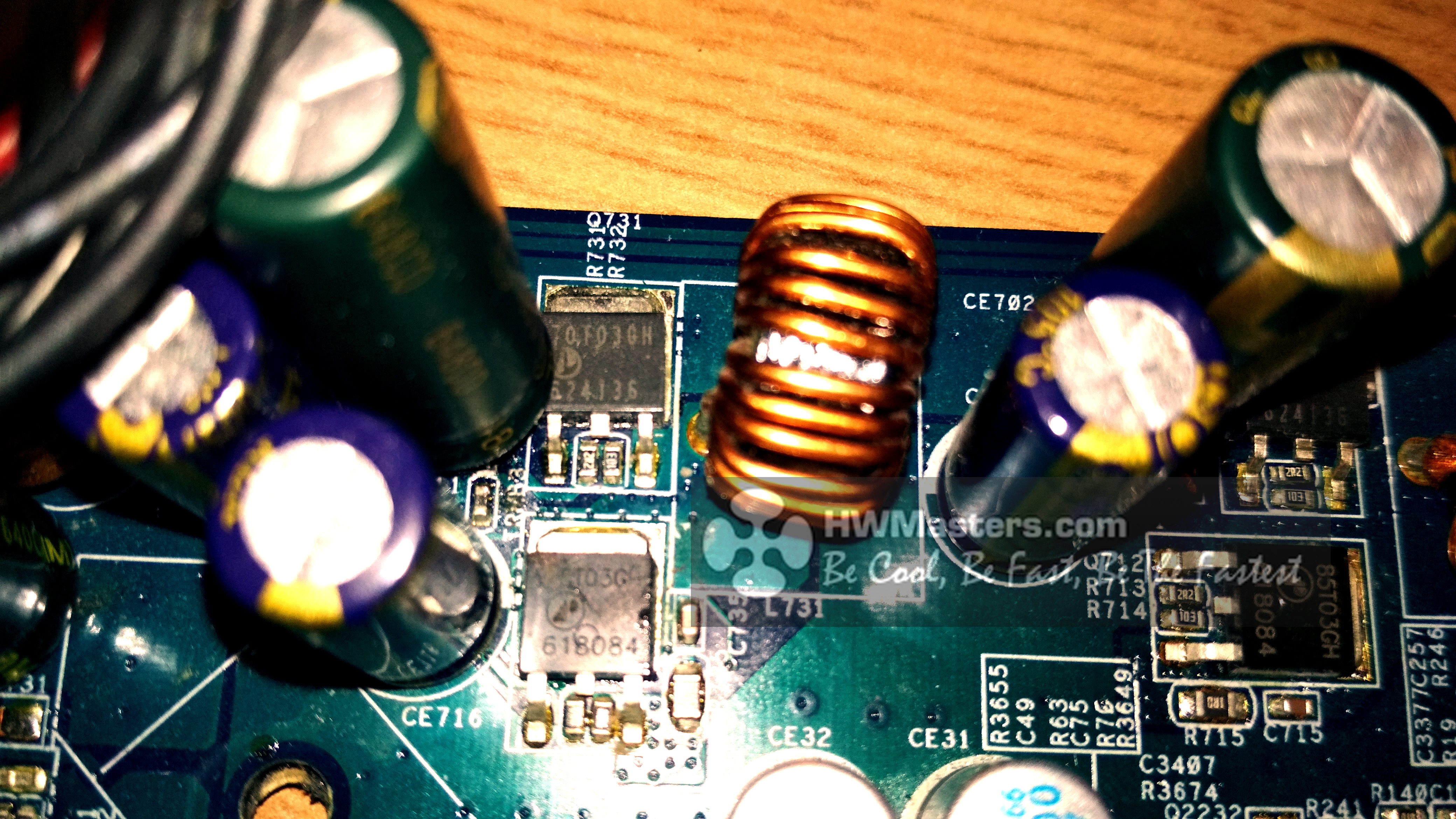

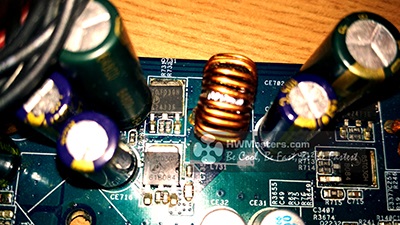

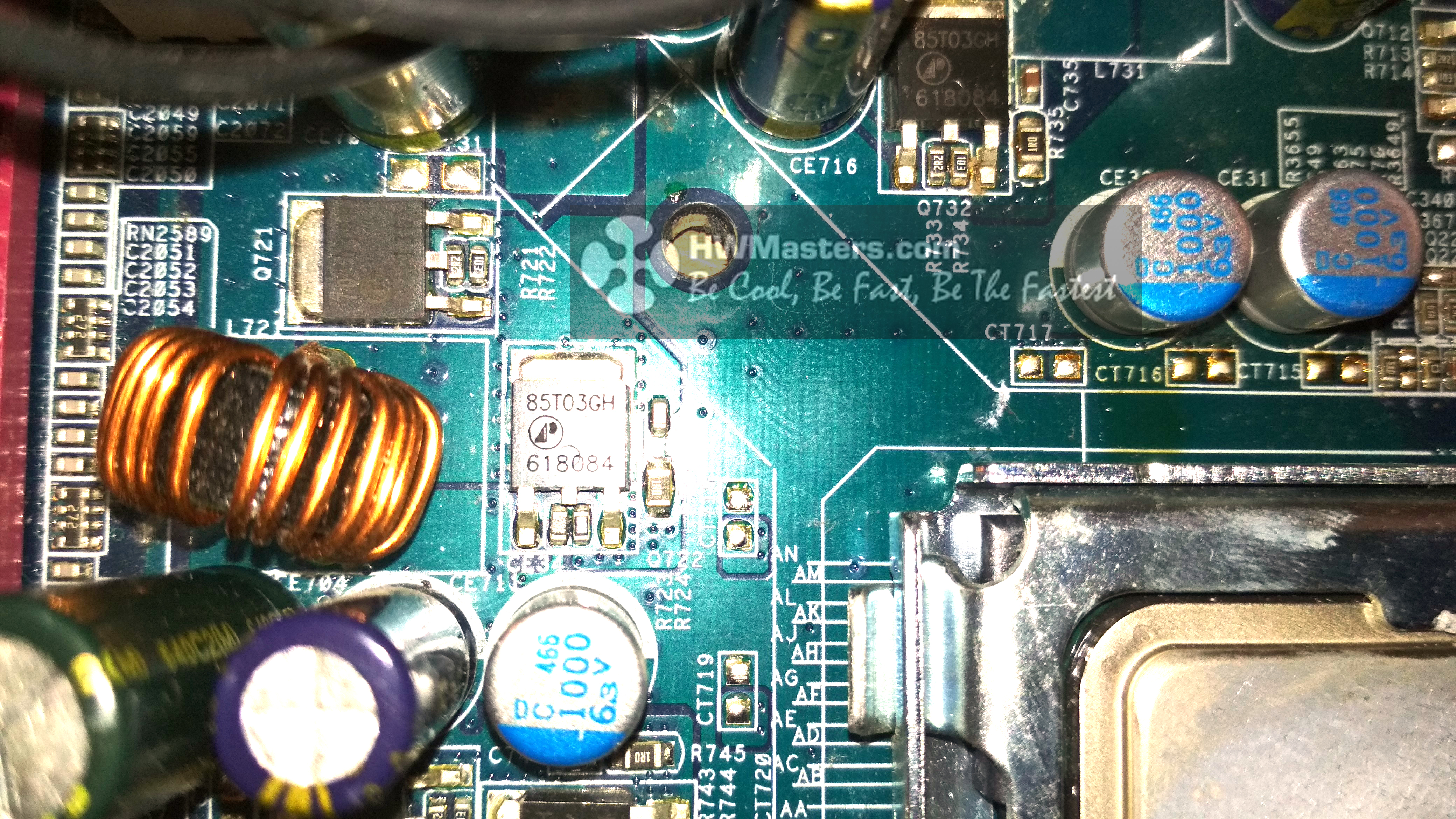

Система питания процессора представлена в виде четырех фазного контроллера L6714D. MOSFET'ы питания ЦП представлены парами 85T03GH и 70T03GH. За питание VTT отвечает пара D1703. На плате используются конденсаторы прозводства OST с далеко не самыми выдающимися характеристиками, похожая история была на AM2NF3-VSTA, где после перепайки конденсаторов на более качественные и с повышенной емкостью удалось значительно увеличить порог разгона по шине.

Питание чипсета и AGP также представлено D1703.

Вольмоды процессора (vCPU), памяти (vDDR), чипсета/AGP (vNB) и VTT

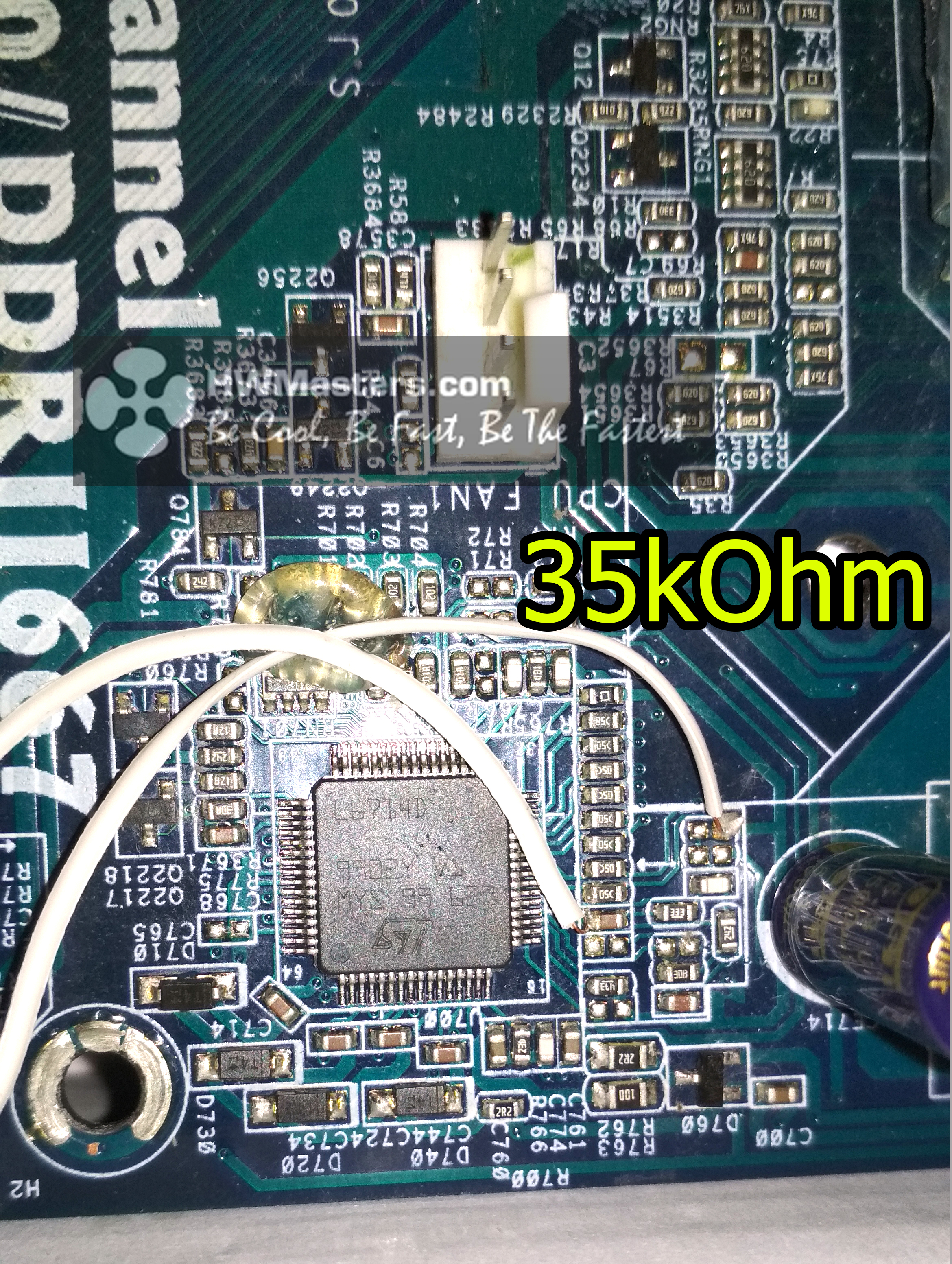

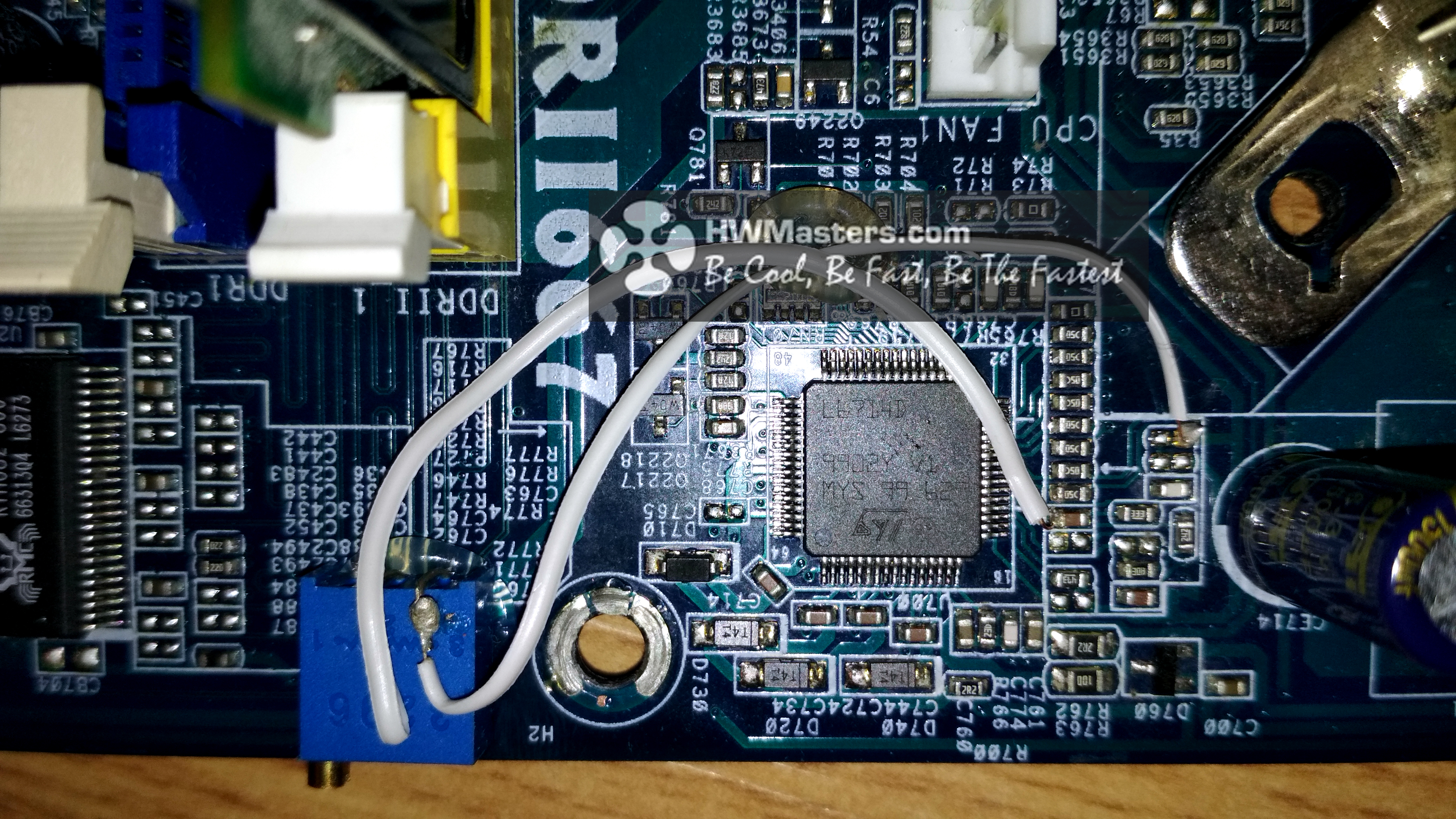

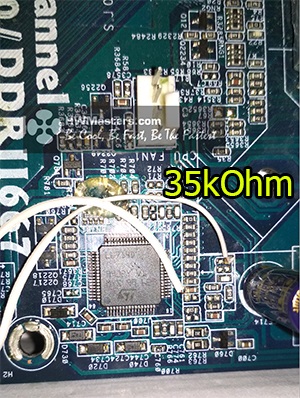

Для повышения напряжения на процессор припаяйте резистор 35 кОм, как показано на фото ниже, уменьшая сопротивление Вы повышаете напряжение.

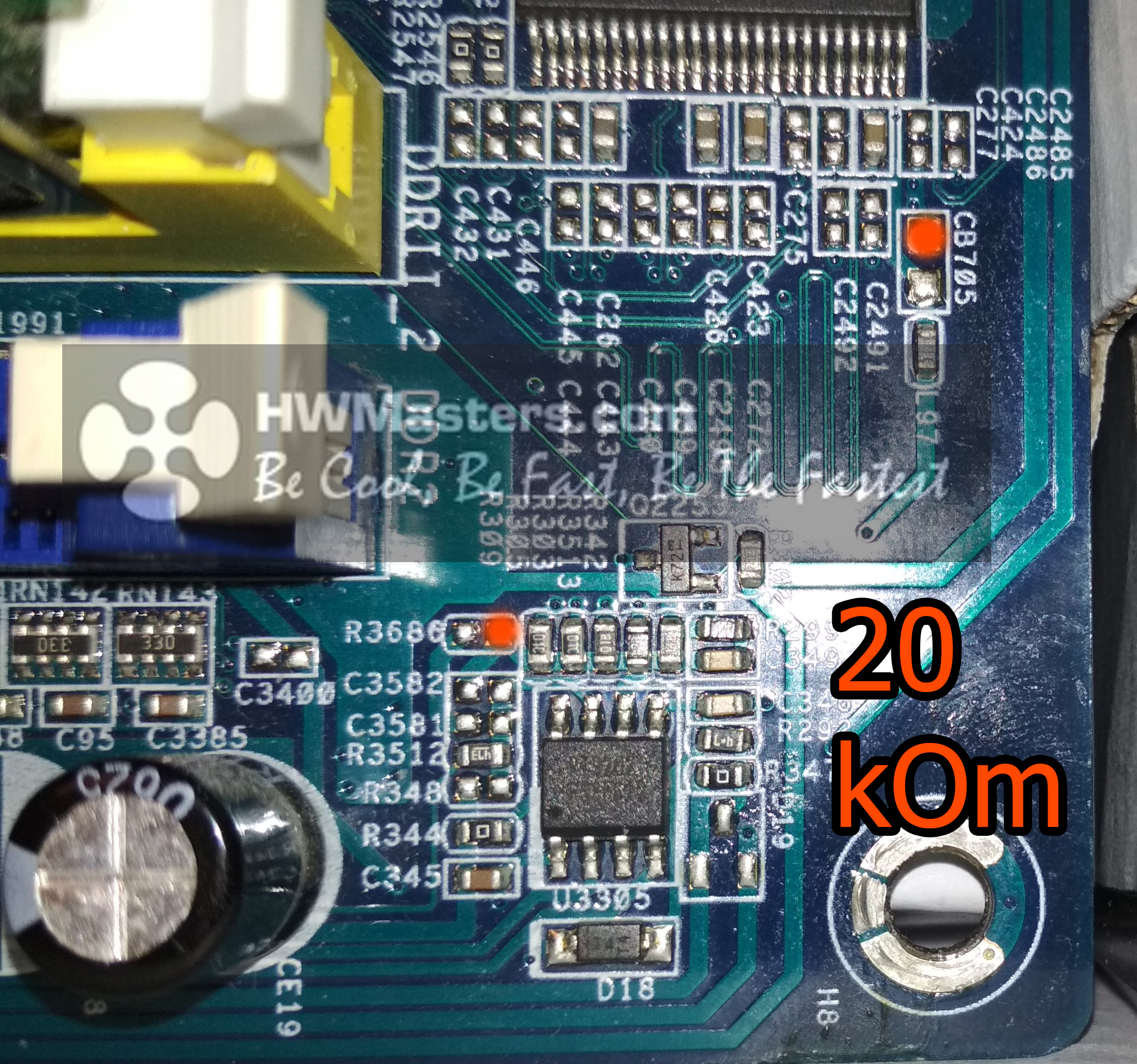

Для изменения напряжение на память, припаяйте резистор на 20 кОм к R3686 и CB705. Тут важно помнить какая память у Вас установлена, так как напряжения для DDR1 и DDR2 будут разными.

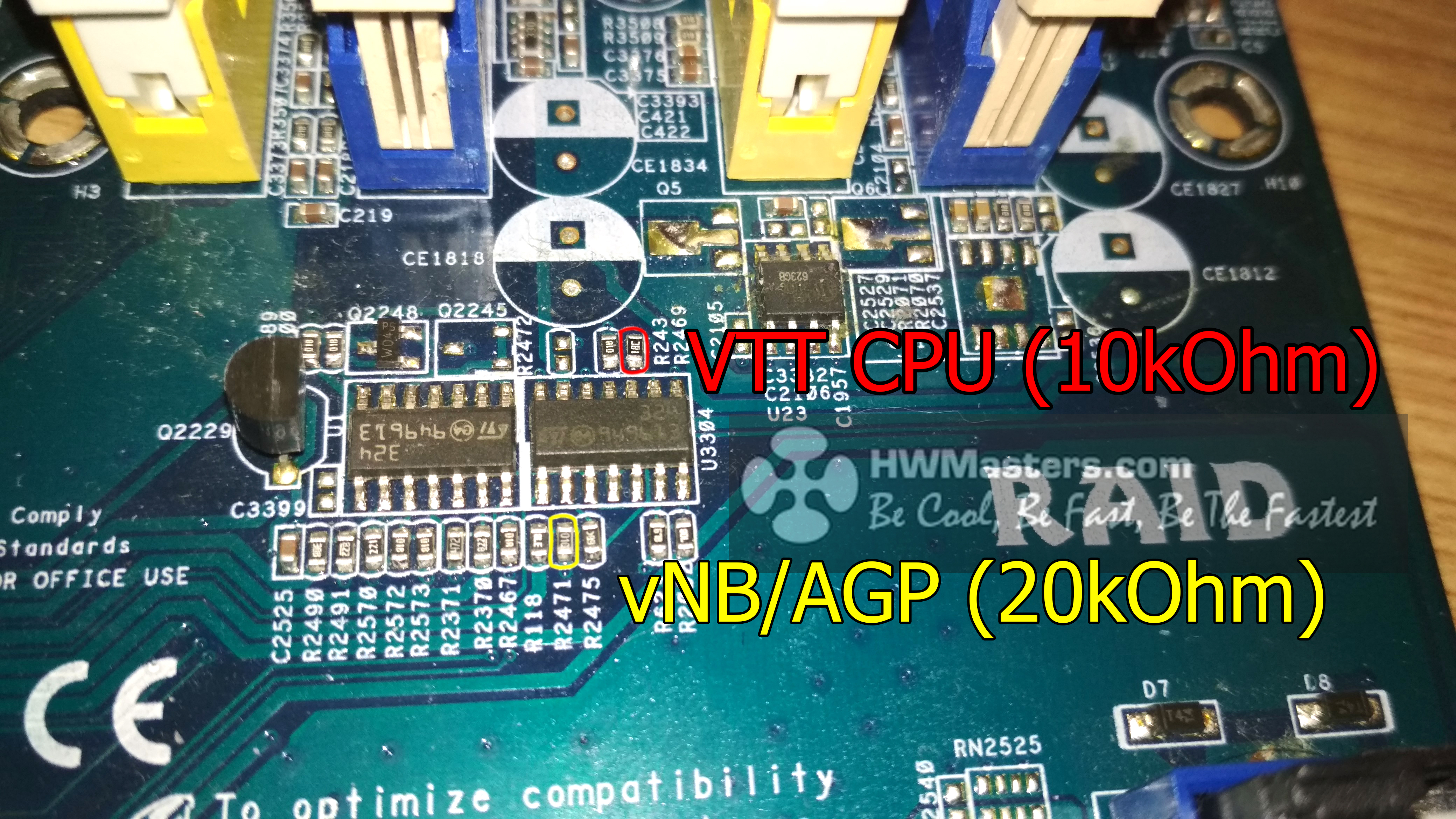

Для повышения напряжения на чипсете а также на AGP, так как и чипсет и шина AGP питаются от общего источника, припаяйте подстроечные резисторы: на 10 кОм к концам резистора с маркировкой 1BC ( для VTT), и на 20 кОм к концам резистора с маркировкой R2471 для чипсета/AGP. При вольтмоде чипсета не рекомендуется использовать AGP порт вообще! Напряжение для VTT, лучше не увеличивать выше 1.5 вольта! Например напряжение VTT по умолчанию для процессора Pentium E5800 составляет 1.35 вольта, напряжение для чипсета PT880 в моем случае составило 1.61 вольта. Поднимать напряжение чипсета выше 1.8 вольта не рекомендую.

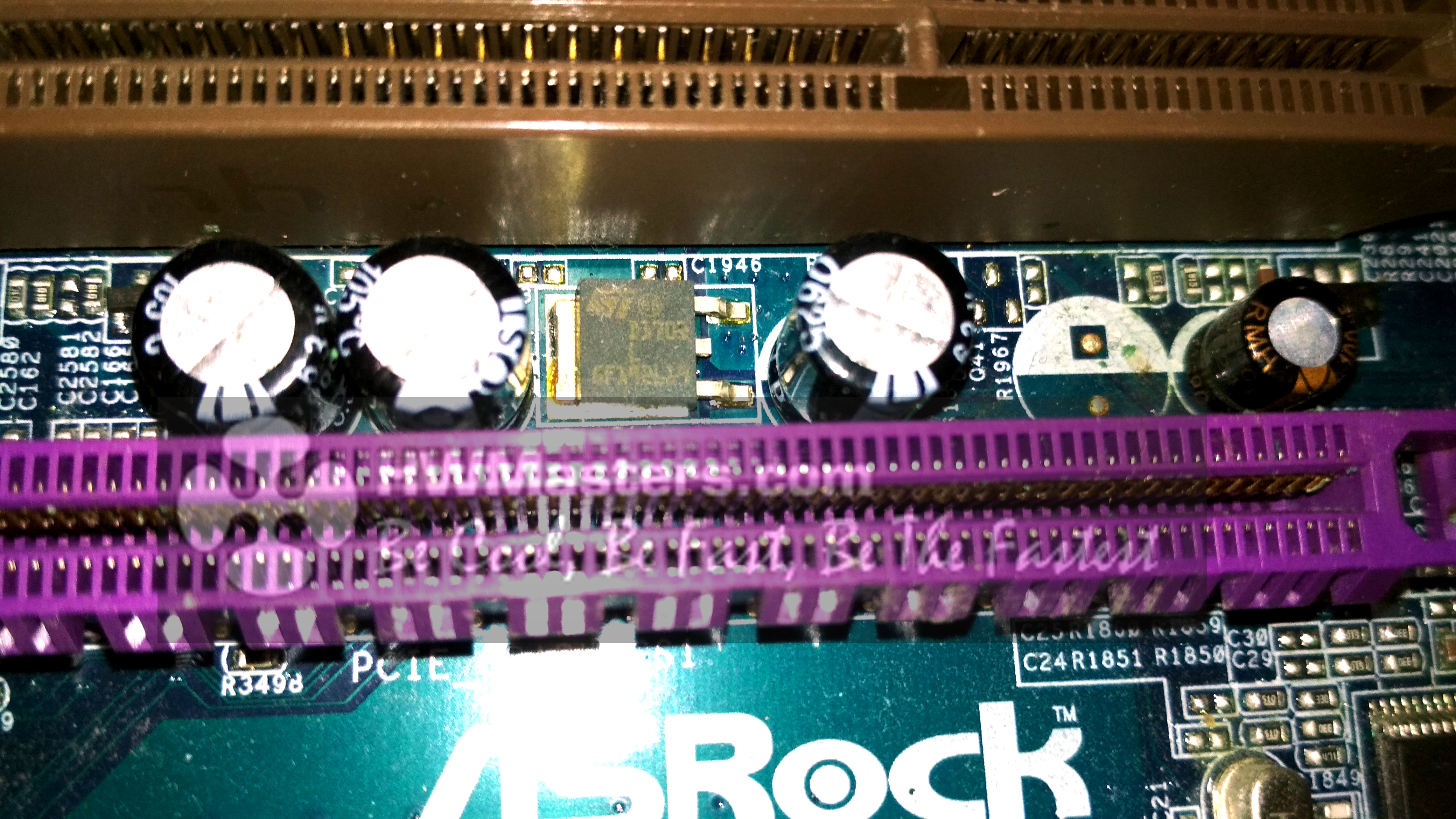

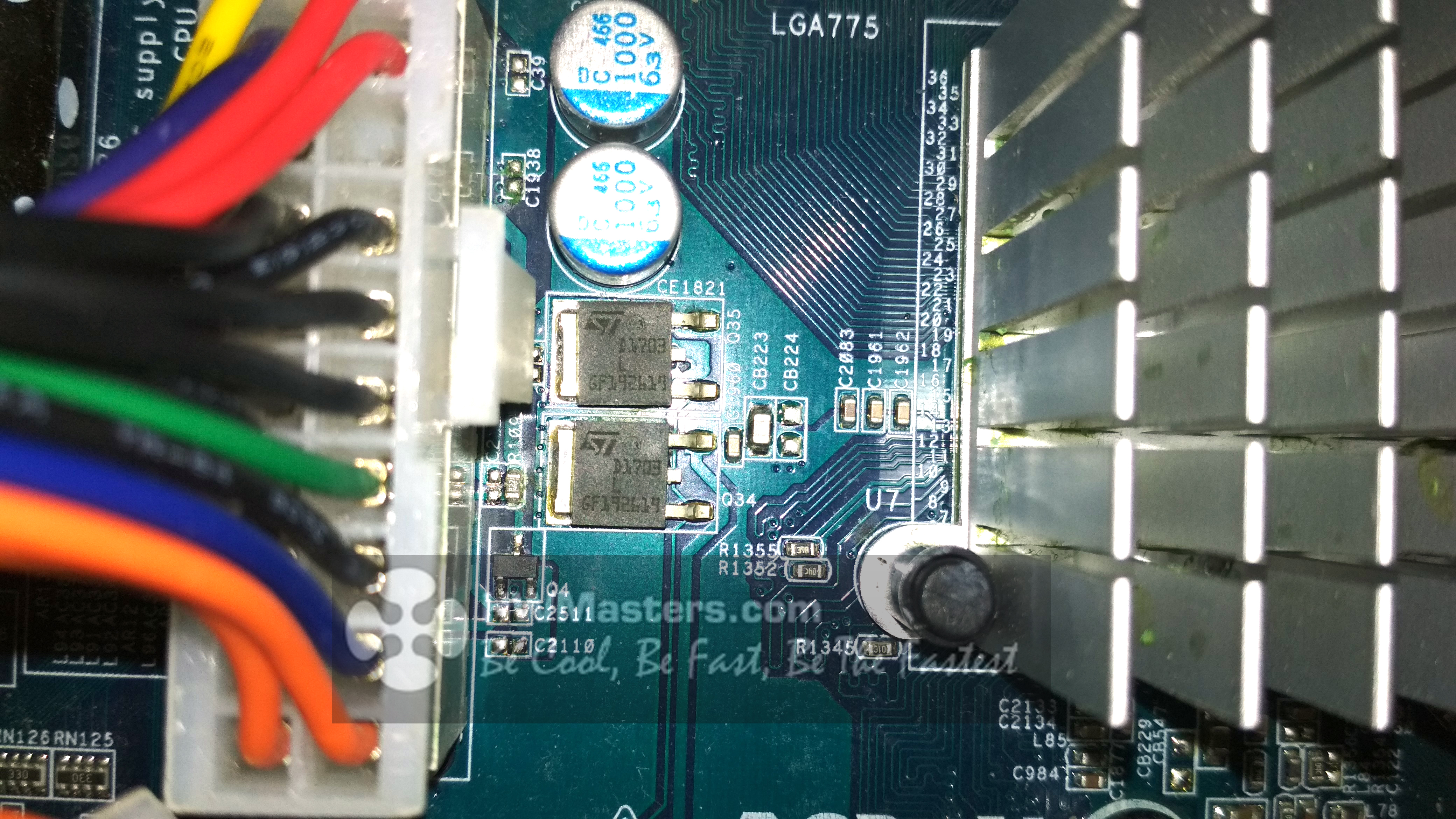

Замеры напряжения VTT можно производить либо на полевых транзисторах Q34, Q35, либо на выводах конденсаторов около них, замер напряжения для чипсета/AGP производиться на ножках транзистора Q14 либо на выводах конденсатора CE26 между разъемами AGP и PCI-Express.

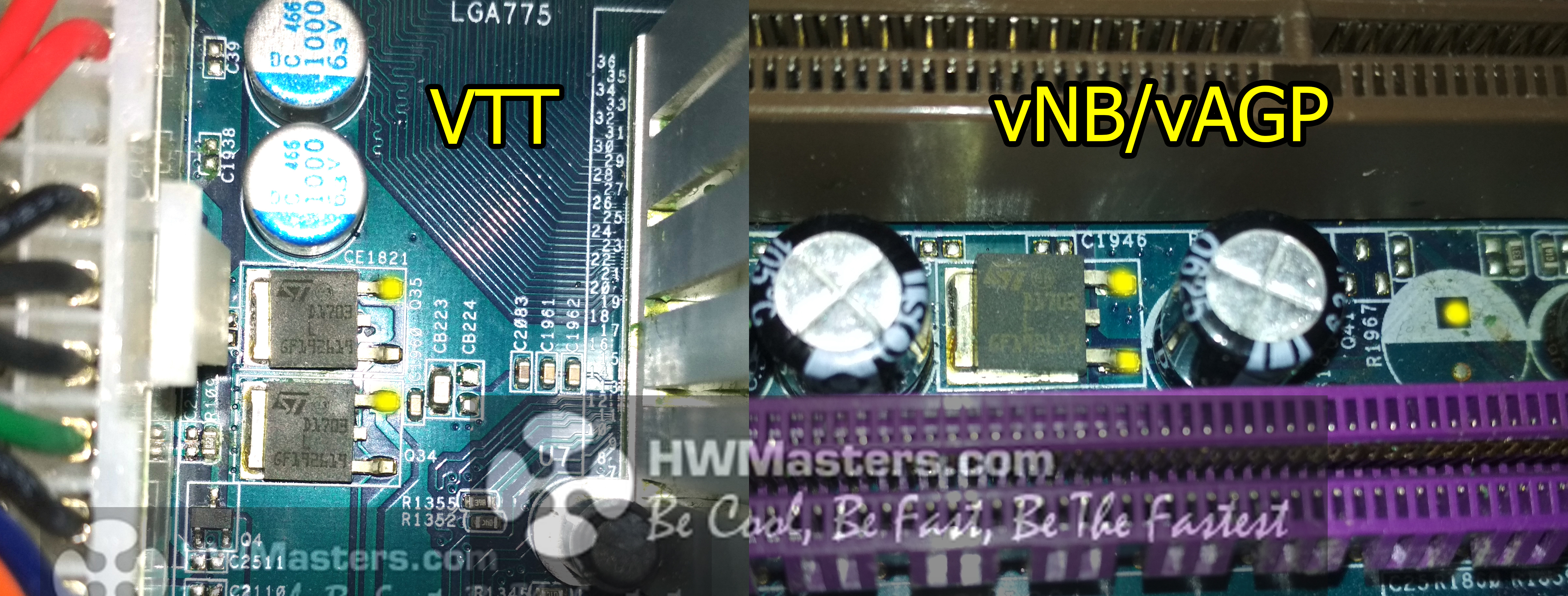

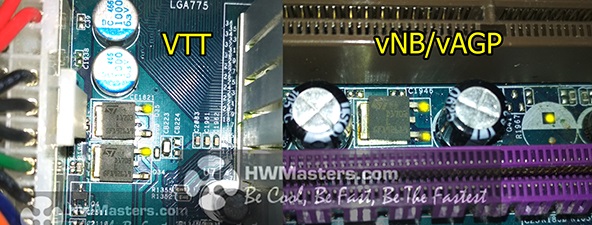

AsRock 775Dual-VSTA vNB VTT AGP Read Points

Ко всему вышесказанному стоить добавить что установленные на плате конденсаторы не высокого качества, поэтому при их перепайке обратите внимание на полярность, на этой материнской плате белый полукруг означает "плюс", соответственно не закрашенный - землю.

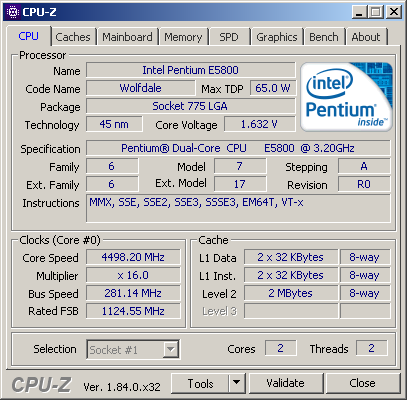

На этой плате мне удалось разогнать серийный (не отборный) процессор E5800 (Wolfdale 2M), до частоты практически 4500 мГц при напряжении на процессор 1.6 вольта.

Pentium E5800 AsRock 775Dual-VSTA OC 4500 Mhz CPU-z

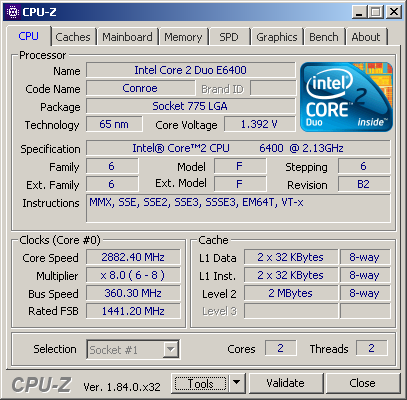

Максимальной частоты системной шины удалось добиться на серийном процессоре Core 2 Duo E6400, поигравшись с настройками BIOS и подняв напряжение на чипсет до 1.8 вольта.
