Радикальный ремонт монитора Samsung 2243SN
Автор: YURBAN
Дата публикации: 03.07.2016
Не прошло и семи лет с момента покупки...

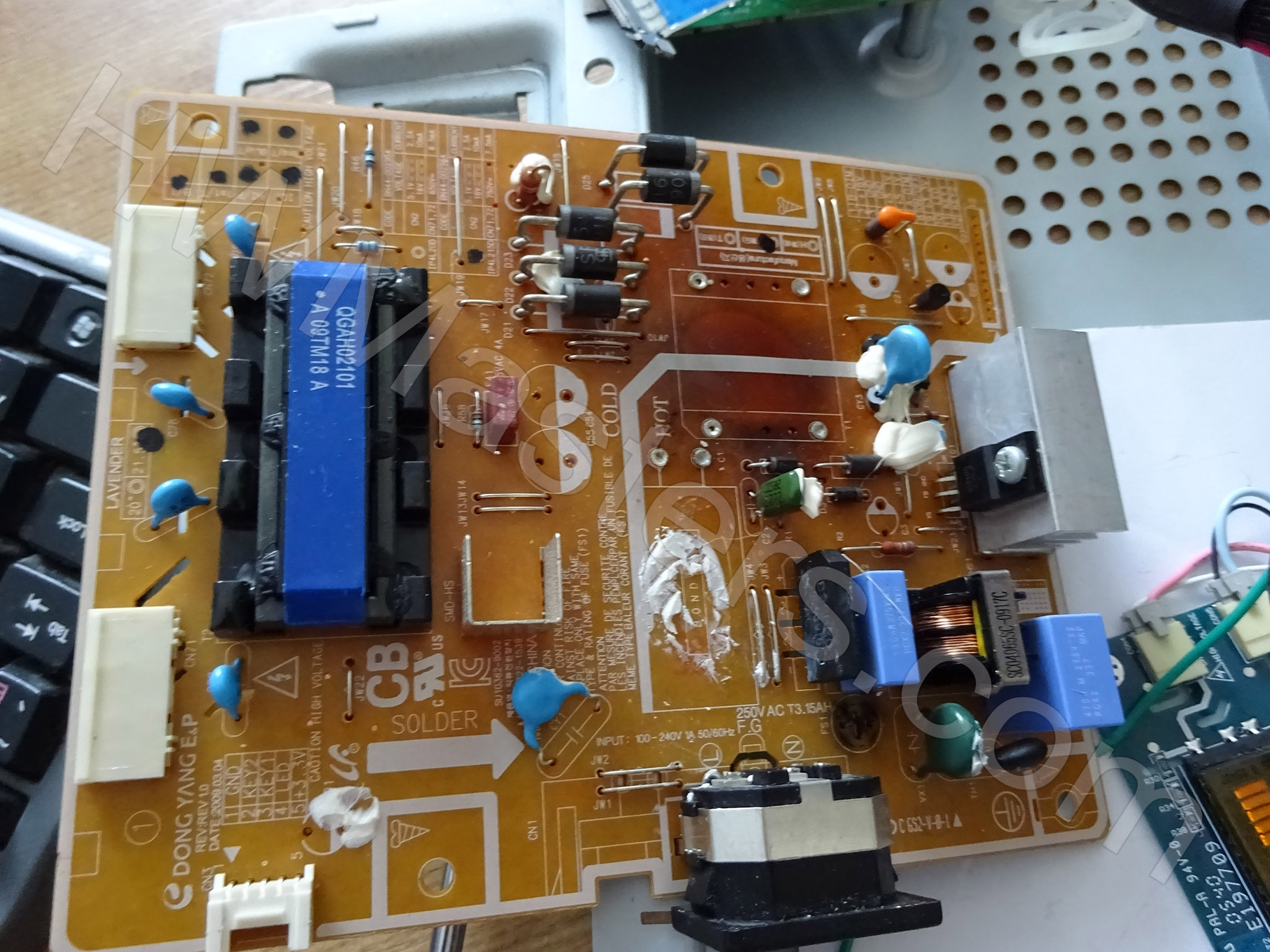

Как в один момент, монитор Samsung 2243SN перестал включаться, после разборки монитора, на его плате питания IP4L215D был обнаружен сгоревший высоковольтный предохранитель 3.15A 250V, также вместе с предохранителем был пробит и высоковольтный конденсатор, номиналом в 450 вольт и емкостью в 100 микро фарадов.
После замены ВСЕХ электролитических конденсаторов на плате питания монитора, а также замене сгоревшего предохранителя (40 рублей), был произведен тестовый запуск устройства...
В итоге новый высоковольтный предохранитель (3.15А 250 Вольт) сгорел опять! Поставив вместо него перемычку, и подсоединив питание к монитору... пришлось лезть в щиток, включать выбившый автомат..

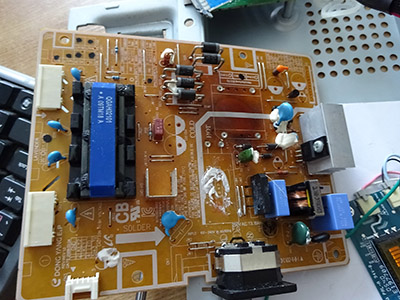

Беглый осмотр платы, показал подгоревшую проводку высоковольтного трансформатора, с маркировкой QGAH02114 SC-03B SC-0917CS, со стороны входа, на фото ниже он уже выпаян, в процессе выпаивания, от платы жутко воняло чем-то неприятым.
Вообще на просторах интернета, Вы можете найти кучу материалов по ремонту мониторов данного типа. У некоторых ремонт ограничивается заменой конденсаторов либо заменой трансформатора инвертора, и т.д.
2243 SN - самый тяжелый случай

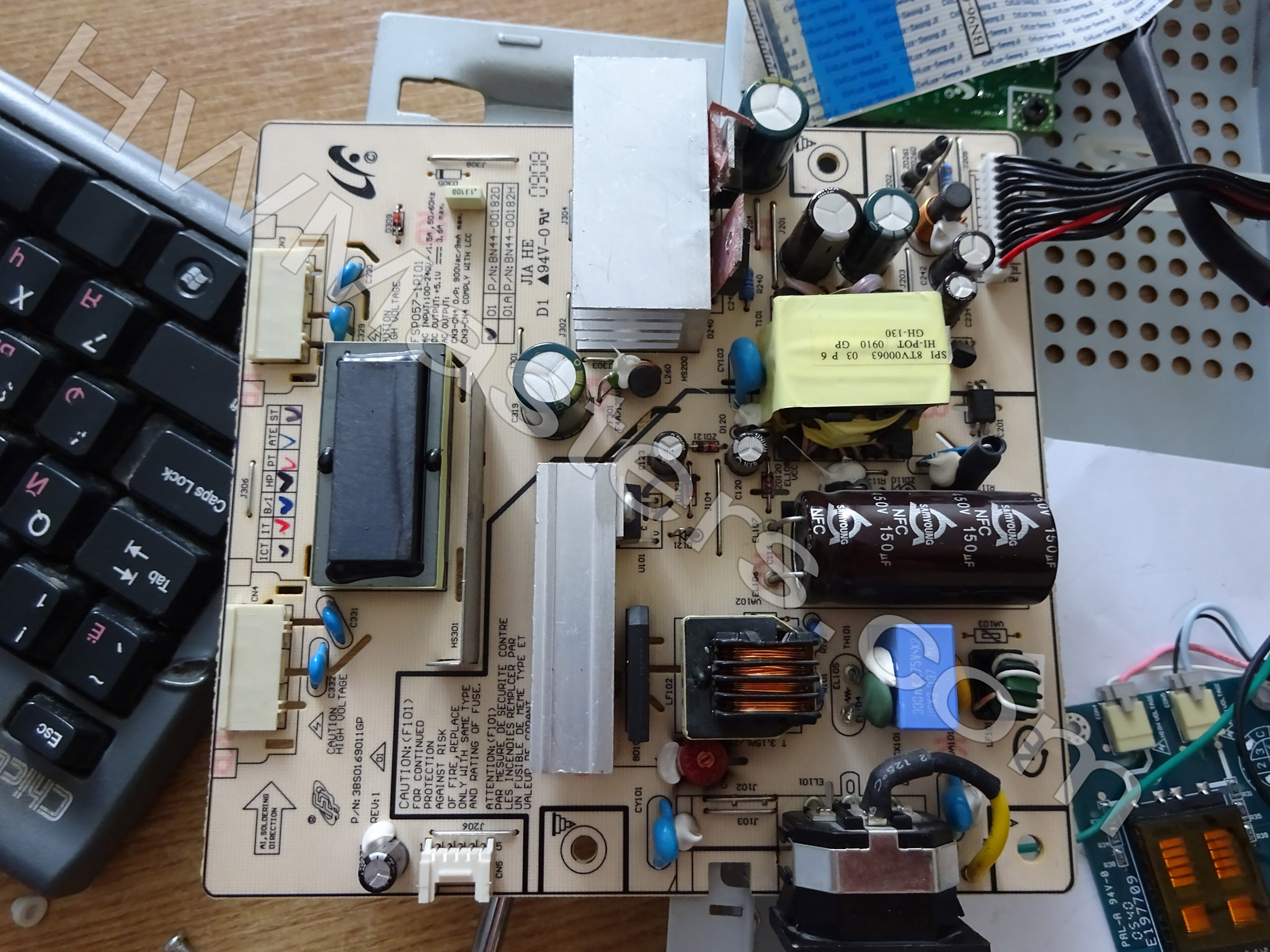

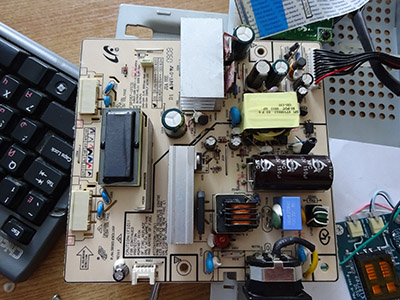

У меня же проблема оказалась намного серьёзней, так как разбираться дальше в том, что конкретно вышло из строя на плате питания монитора не было ни времени не желания, то я заказал новую плату питания для своего монитора, ею оказалась модель FSP057-1P101 BN44-00182D
На вид, "новая" плата питания выглядела более надежно, вместе с этим и габариты новой платы оказались больше оригинальной.
После выпиливания части железного каркаса монитора, где помещаются плата питания и плата с процессором, монитор успешно включился, однако уровень яркости подсветки оставлял желать лучшего, спустя три дня, на новой плате FSP, также сгорел высоковольтный предохранитель.
Samsung 2243SN - ремонт на века!
Полностью разобрав монитор, и отделив лампы подсветки от отражателя, а отражатель от матрицы, были выявлены проблемы в местах контакта ламп подсветки и проводов, точнее сказать провода и лампы почти отсоединилсь друг от друга, проблема была устранена путём пропайки контактов ламп, - флюсом от МинОбороны.
Следующей проблемой было найти очередную плату питания, но я решил пойти иным путём.
А именно, запитать монитор, не от сети переменного тока, а от постоянного, если быть точнее от Молекс разъема блока питания ATX!!!
Плюсы такого метода очевидны - минимальные риски, низкое напряжение, удобное подключение, включение монитора будет производится вместе с включением системного блока!
Я проводил такой эксперимент ранее со старым монитором Hansol H520, но там всё было куда проще, так как в монитор заходило всего два провода, а плата питания была расположена отдельно внутри адаптера. (видео по ссылке)
2243 SN - Анализ и подготовка к переделке

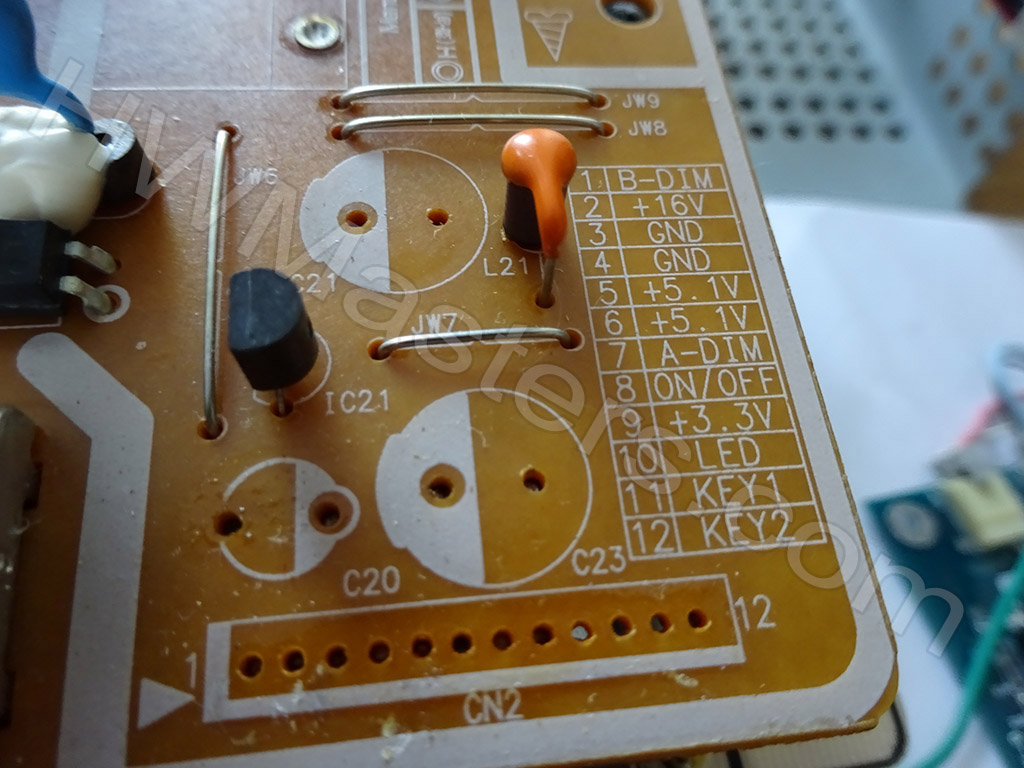

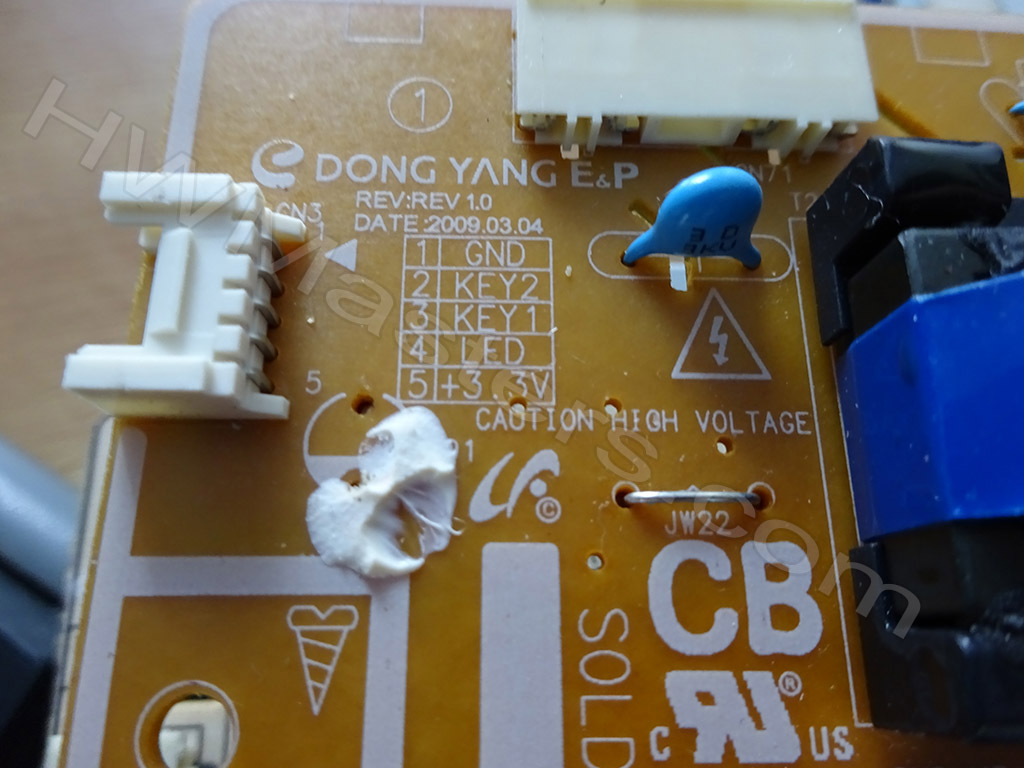

Итак для переделки нужно знать распиновку контактов процессора монитора и сенсорной панели управления. В моём случае это было не так сложно, так как контакты на плате питания были везде подписаны!
Итак, на плате присутствует надпись 16 вольт, однако на самой плате с процессором монитора, второй контакт обозначен как 14v, однако в реальности, напряжение на эту ногу вообще не подается никакого!

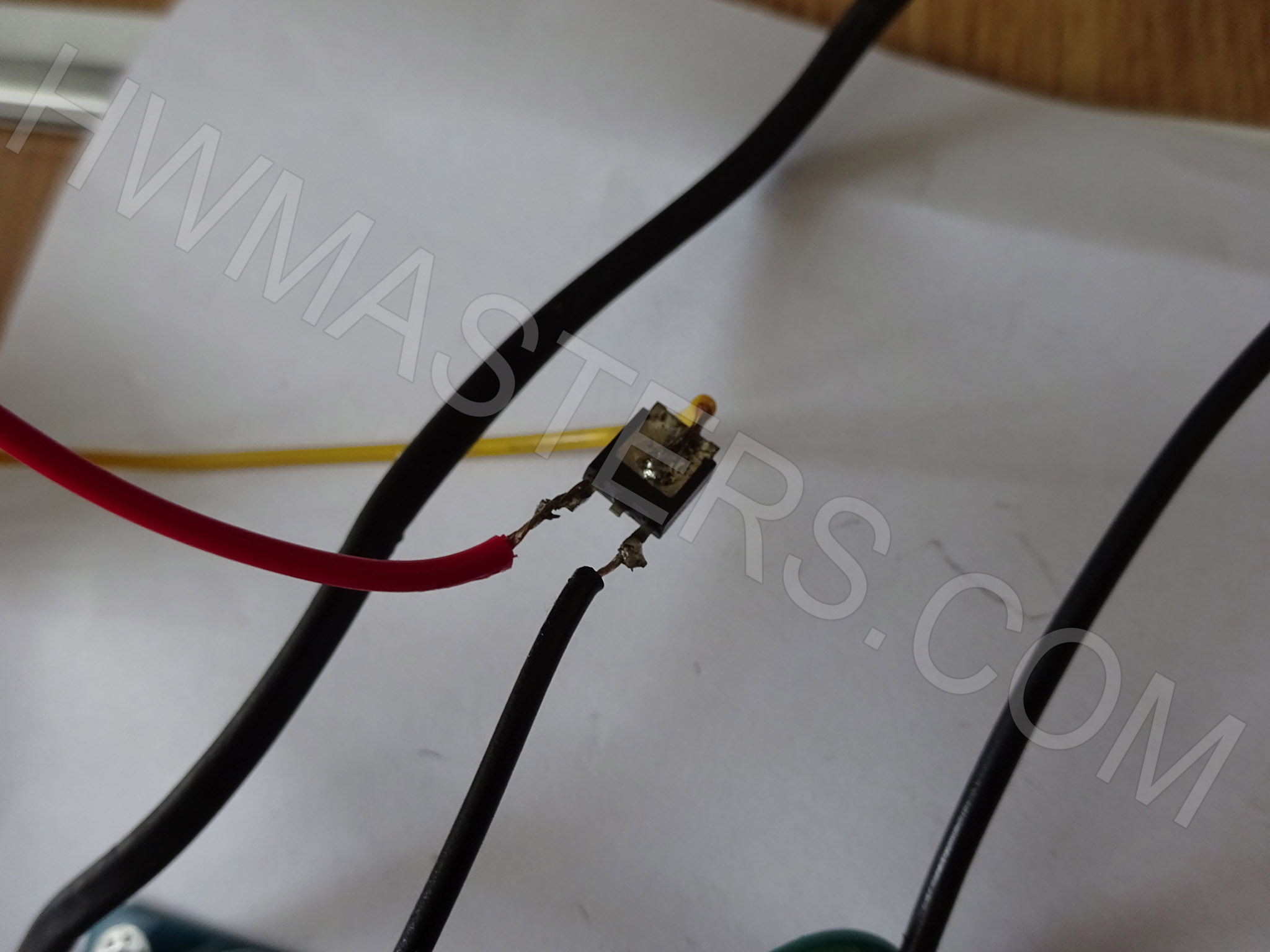

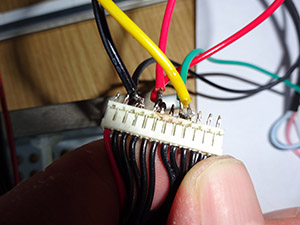

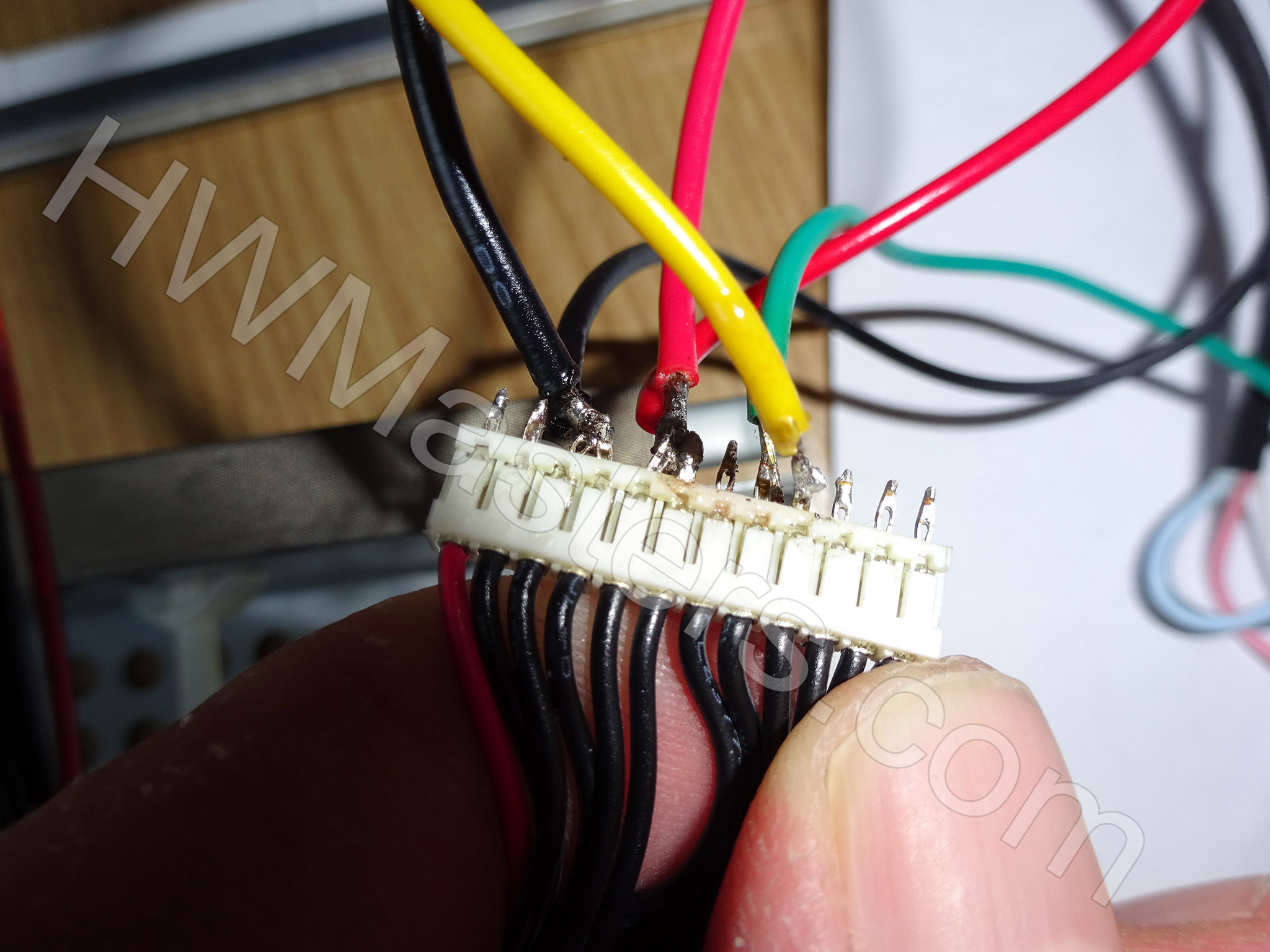

Задача упростилась, так как, для питания процессора и сенсорной панели нам потребуются напряжения: 5 вольт и 3.3 вольта, кроме того, также, нам потребуется инвертор, благо в местном магазине радиодеталей оказался безымянный инвертор на четыре CCFL лампы, основанный на микросхеме с маркировкой BIT3105, которая в свою очередь может свободно питаться от линии 12 вольт! Для получения напряжение 3.3 вольта, я использовал два полевых транзистора (стабилизатора напряжения) в корпусе DPAK (TO252) - LM2940CP, по одному для процессора и сенсорной панели. Запитываться стабилизаторы будут от линии 5 Вольт, но можно запитаться и от 12 вольт. На фото ниже, желтый провод - выход 3.3 вольта, соответственно красный провод - 5 вольт от молекса.
Едем дальше, на новом инверторе, есть все необходимые контакты, которые также подписаны: VCC, GND, ADJ и On/Off. Выводы VCC и GND подключаем на проводах к молекс разъему, линиям +12V и -12V соответственно! Контакты ADJ и On/Off, подключаем проводами напрямую в процессор монитора, ADJ-первая нога (подключу потом), On/Off - 8 нога!
Внимание! Если не подключить контакт On/Off, то инвертер не запуститься, и лампы не будут светить!

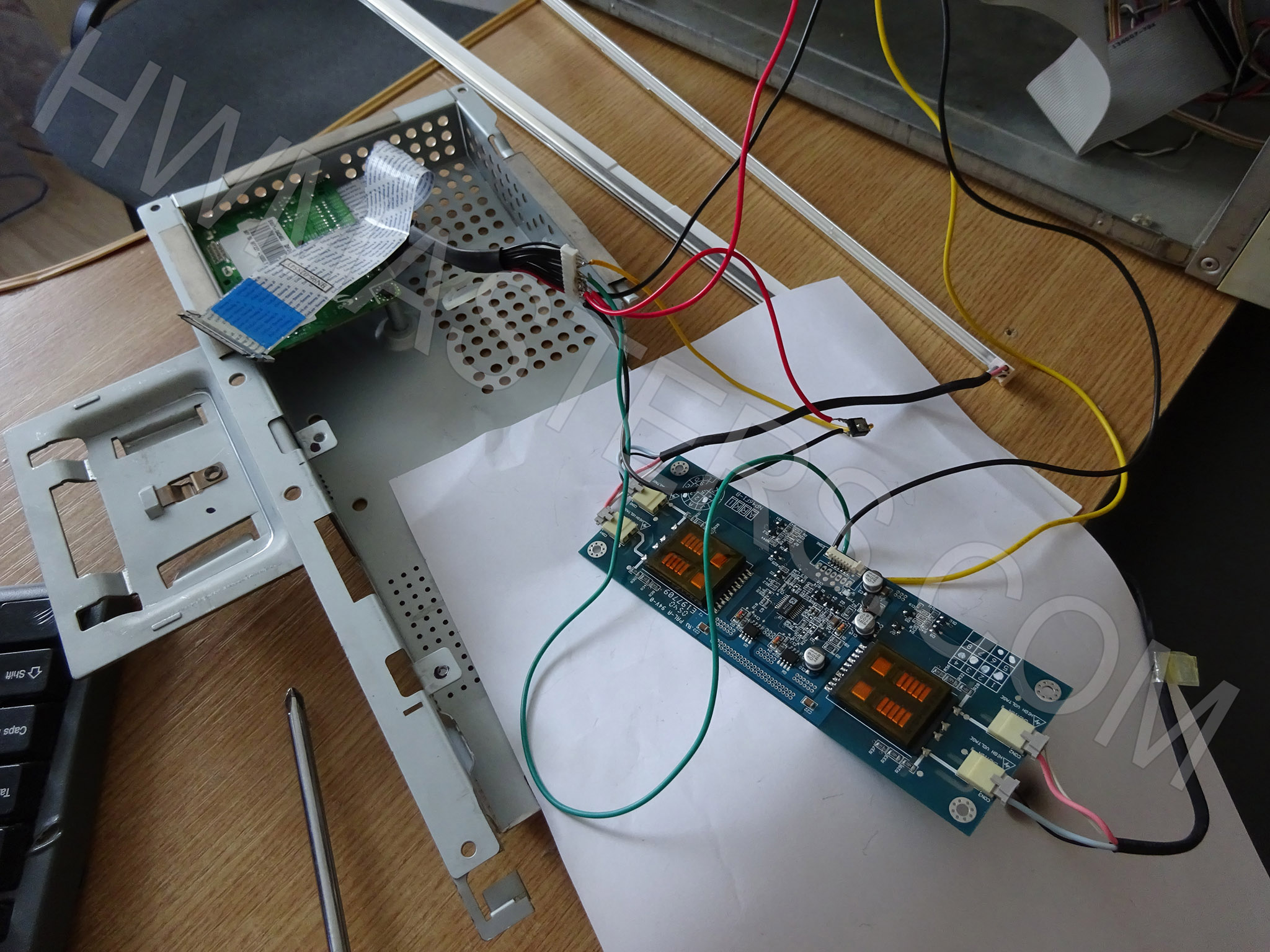

На фото ниже показано подключение процессора матрицы монитора к инвертеру без сенсорной панели (зеленый провод On/Off), её подключу в последнюю очередь, после проверки работоспособности инвертора с процессором.

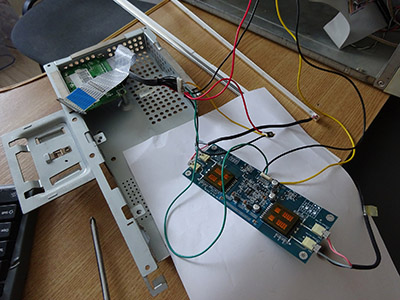

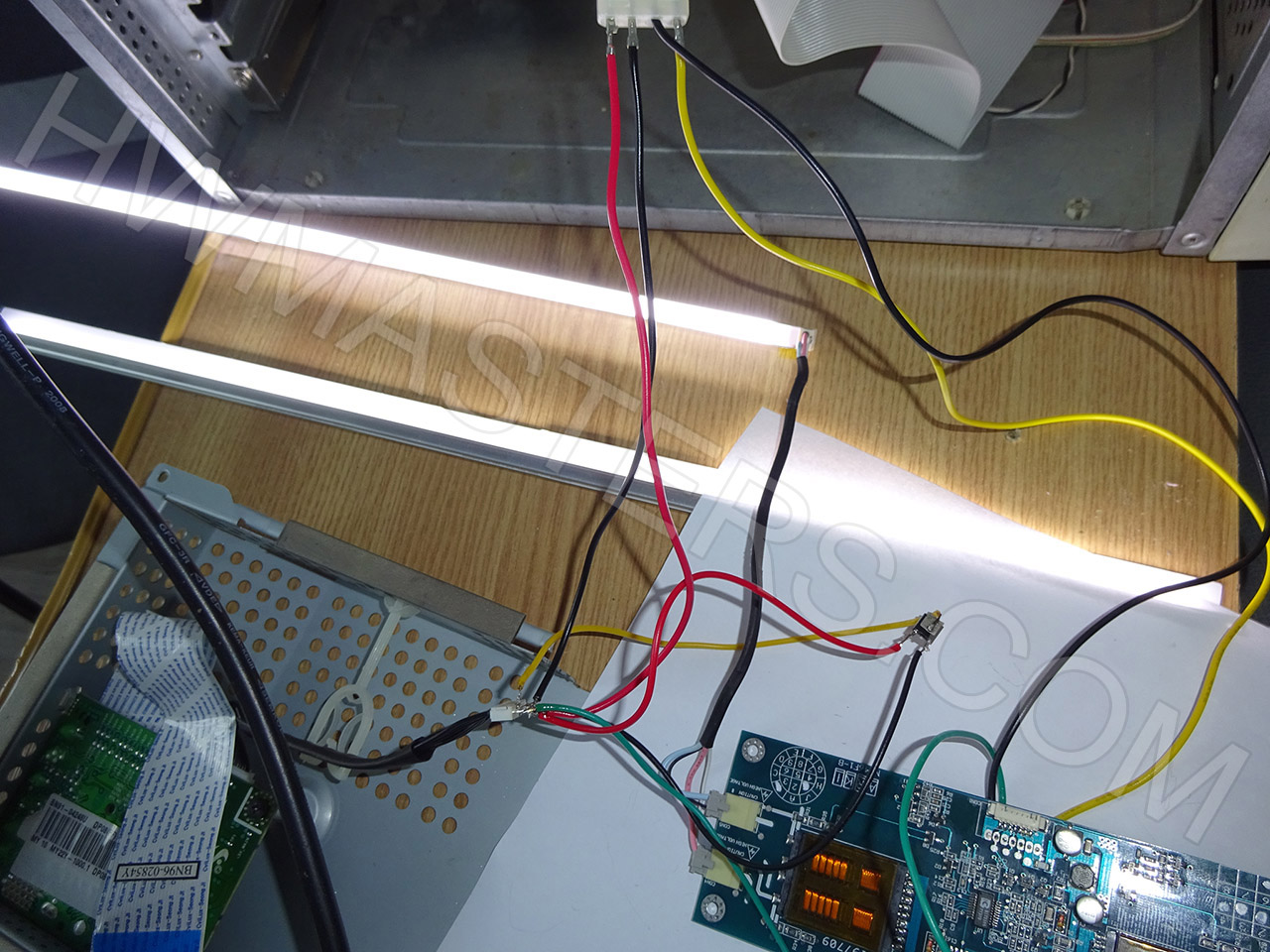

Всё безобразие выглядит следующим образом.

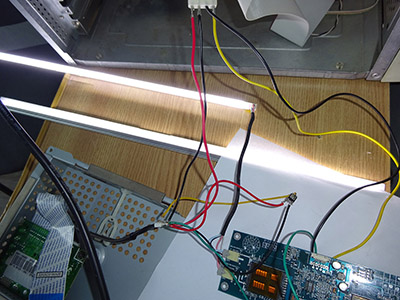

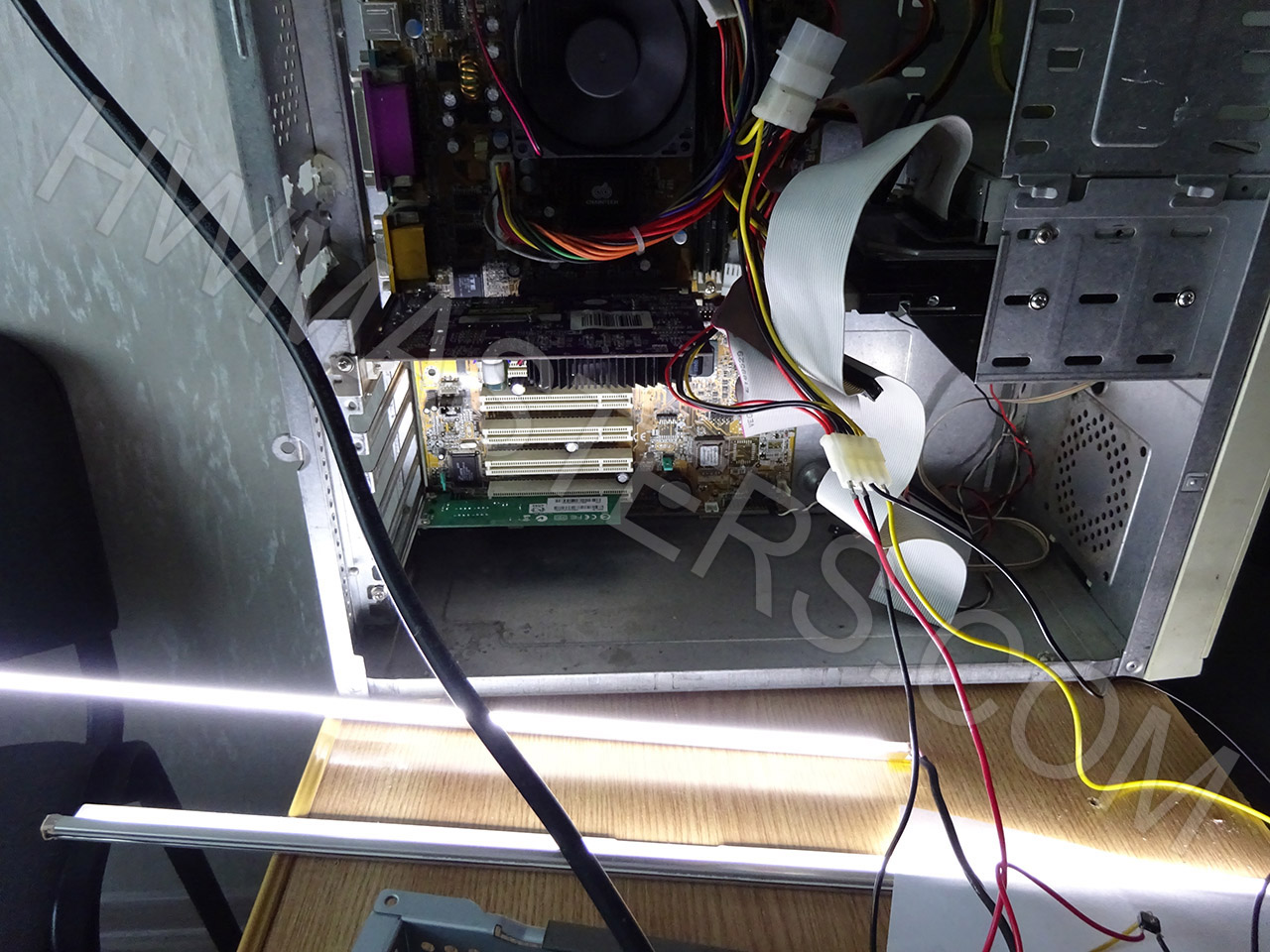

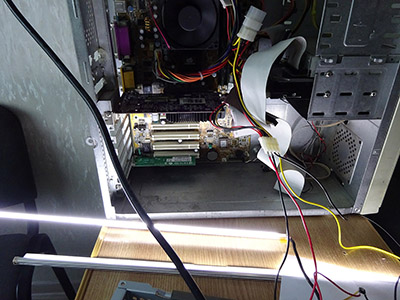

И наконец вот он, момент истины, проверка на реальном блоке питания ATX, суммарной мощностью 250 ватт.
Наконец-то, два часа издевательств и желаемый результат достигнут, процессор монитора работает, о чём свидетельствует включение подстветки, так как VGA кабель не подключен, то на матрицу поступает табличка No Signal!
Осталось лишь, допаять провода:
Процессор-инвертор:ADJ
Процессор-сенсорная панель:KEY1, KEY2, LED
Питание 3.3 вольта для сенсорной панели (второй LM2940CP от 5 вольт, но можно и от 12).
..И собрать всю конструкцию в корпус монитора, аккуратно укоротить, заизолировать и сложить провода.
За сим откланиваюсь, удачи в экспериментах!
Автор: Селиверстов Ю.В. aKa YURBAN
